Рассухариватель клапанов: простая работа с клапанами

Замена клапанов двигателя внутреннего сгорания затрудняется необходимостью съема сухарей — для этой операции используются специальные рассухариватели клапанов. Все об этом инструменте, его существующих типах, конструкции и принципе действия, а также о его выборе и применении читайте в данной статье.

Что такое рассухариватель клапанов

Рассухариватель клапанов — специализированное приспособления для демонтажа и установки клапанов механизма газораспределения двигателей внутреннего сгорания.

В современных двигателях внутреннего сгорания клапаны фиксируются в рабочем положении с помощью специальных деталей — сухарей. Данные детали чаще всего выполнены в виде стальных полуколец с буртами, которые за счет особенностей установки заклинивают клапан, а вместе с ним пружину и другие детали клапанного механизма. Сухари своими буртами входят в кольцевую выточку в верхней части стержня клапана и помещаются в центральном углублении тарелки пружины, заклинивание деталей обеспечивается за счет усилия пружины. Такая установка клапанов крайне проста и надежна, однако она затрудняет разборку механизма — для выемки сухарей необходимо сжать пружину, что может потребовать приложения силы величиной 20-30 кг и более. Для выполнения этой работы разработаны специальные приспособления — рассухариватели клапанов.

С помощью рассухаривателя клапанов выполняется две операции:

• Демонтаж клапана путем удаления сухарей;
• Монтаж клапана путем установки сухарей.

Сегодня существует большое разнообразие различных по конструкции и применяемости рассухаривателей — для правильного выбора необходимо разобраться в классификации и конструктивных особенностях этого инструмента.

Типы и конструкция рассухаривателей клапанов

Независимо от конструкции, в основу работы всех рассухаривателей положен один принцип: инструмент тем или иным способом сжимает пружину (пружины) клапана, освобождая сухари, либо открывая доступ к их установке. Инструменты отличаются способом сжатия пружины, а также способом установки на головке и возможности применения на головках с различным расположением клапанов, свечей (в бензиновых двигателях) и распределительных валов.

По способу сжатия пружины рассухариватели делятся на следующие типы:

• Струбцинные;
• Рычажные;
• Винтовые.

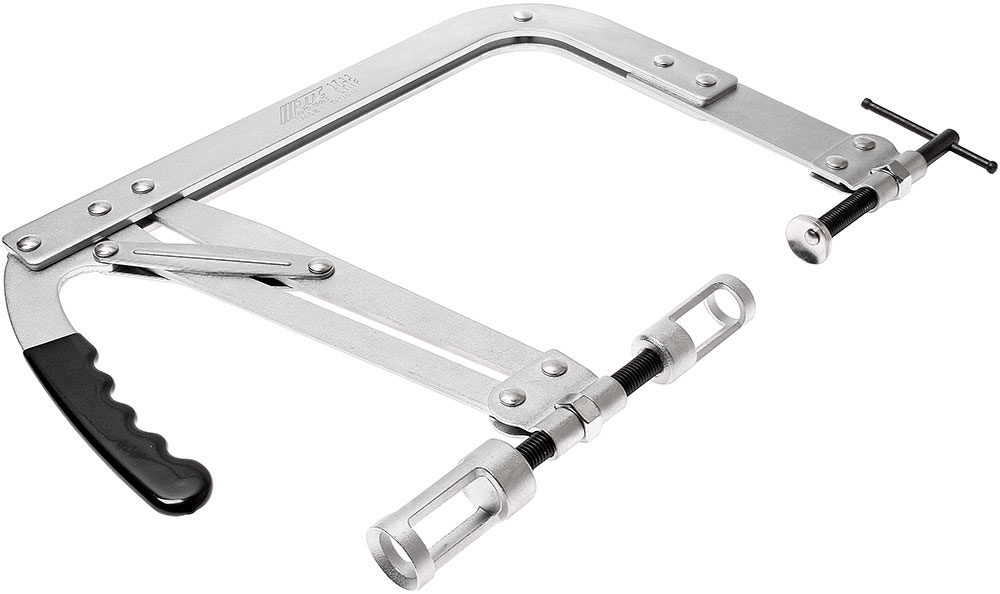

Струбцинный рассухариватель — приспособление в виде С-образной струбцины, на одной стороне которого располагается упорный винт под тарелку клапана, а с другой стороны устанавливается упорная втулка под тарелку клапанной пружины. Для удобства установки и съема приспособление с одной или с обеих сторон может иметь рычаг. Рассухариватель этого типа можно применять только на снятой головке блока цилиндров, его упорный винт устанавливается со стороны камеры сгорания, упираясь в тарелку клапана, а втулка упирается в тарелку пружины, при ввертывании винта и/или втулки пружина сжимается, освобождая сухари.

Рычажные рассухариватели имеют более простую конструкцию, они предназначены для выполнения работы без съема ГБЦ. Данный инструмент можно разделить на несколько типов по способу установки и применения:

• Рычажные без шарниров;
• Рычажные с шарнирами;
• Рычажные для верхневальных двигателей с точками опоры у нижних витков пружины;
• Рычажные универсальные.

Наиболее просто устроены рычажные рассухариватели без шарниров: это стержень с рукояткой, на конце которого располагается рабочая часть в виде двухсторонней вилки. Такой инструмент узкой вилкой фиксируется с помощью ввернутого в ГБЦ рядом с клапаном винта, а широкой вилкой упирается в клапанную тарелку — при нажатии на рычаг пружина сжимается, освобождая сухари. Подобного рода инструменты применяются для ремонта двигателей автомобилей «Волга» моделей ГАЗ-24-10 и более поздних.

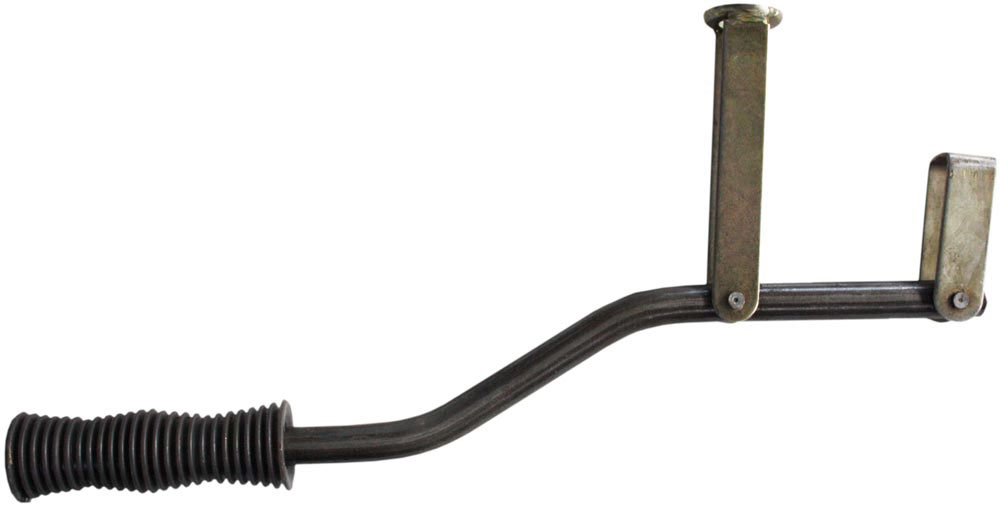

Рычажные рассухариватели с шарнирами устроены более сложно, но они более универсальны и удобны в работе. Такой инструмент выполнен в виде рычага с рукояткой, на конце которого располагается шарнирная скоба для упора, а ближе к центру — шарнирная втулка для упора в тарелку пружины. Скоба рассухаривателя с помощью болта фиксируется на ГБЦ, а втулка опирается на тарелку пружины — при нажатии на рычаг пружина сжимается, обеспечивая освобождение сухарей. Инструмент этого типа широко применяется для обслуживания автомобилей ВАЗ, «ГАЗель» и многих ТС иностранного производства.

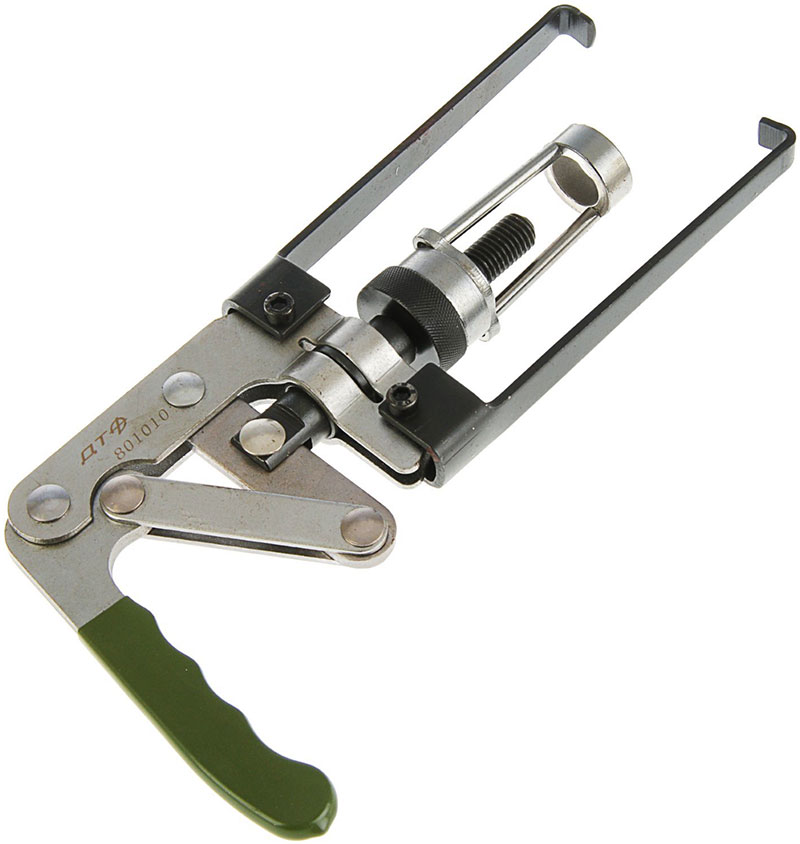

Рычажные рассухариватели для двигателей с верхним расположением распределительного вала имеют иное устройство, которое обеспечивает возможность применения инструмента в ограниченном пространстве. Обычно такое приспособление выполнено в виде захвата с двумя лапками, в центре которого располагается упорная втулка для тарелки пружины со своим рычагом. Инструмент устанавливается таким образом, чтобы лапки уперлись в нижние концы пружины, вследствие чего при нажатии на рычаг пружина сжимается и освобождает сухари. Правда, при работе с этим инструментом на рычаг необходимо прикладывать значительное усилие, в противном случае лапки могут поднять нижние витки пружины и рассухаривание не произойдет.

Универсальные рычажные рассухариватели — большая группа инструментов, предназначенная для работы с различными двигателями:

• С обычными рядными двигателями с нижним расположением распределительного вала;
• С двигателями с верхним расположением вала (валов);
• С V-образными двигателями;
• С двигателями, имеющими 8, 12, 16 и 24 клапана;
• С двигателями с центральным расположением свечи;
• С двигателями с боковым расположением свечи.

Для возможности применения рассухаривателя на различных двигателях предусмотрен целый комплект приспособлений и адаптеров. Например — адаптеры для ввертывания в свечной колодец, ввертывания вместо крышки распредвала, ввертывания в различные боковые отверстия и т.д.

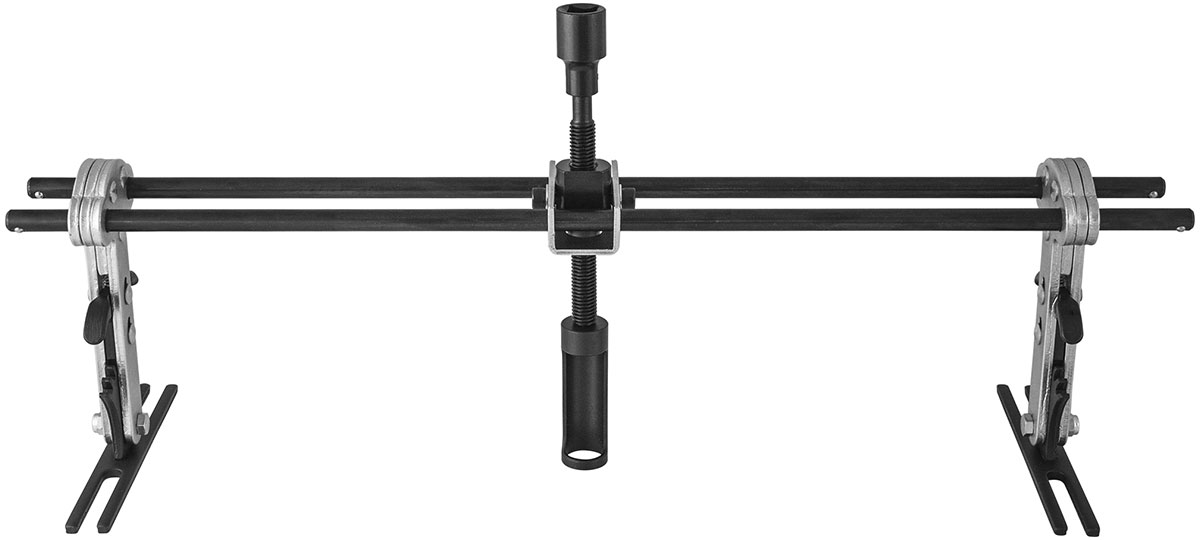

Рассухариватели универсальные и для верхневальных двигателей также выполняются и в винтовом варианте — в таких рассухаривателях рычаг заменен винтом, как в струбцине. Применение винта позволяет прикладывать значительное усилие к пружине, а главное — надолго фиксирует пружину в сжатом состоянии, обеспечивая возможность установки новых сухарей без спешки и без ошибок.

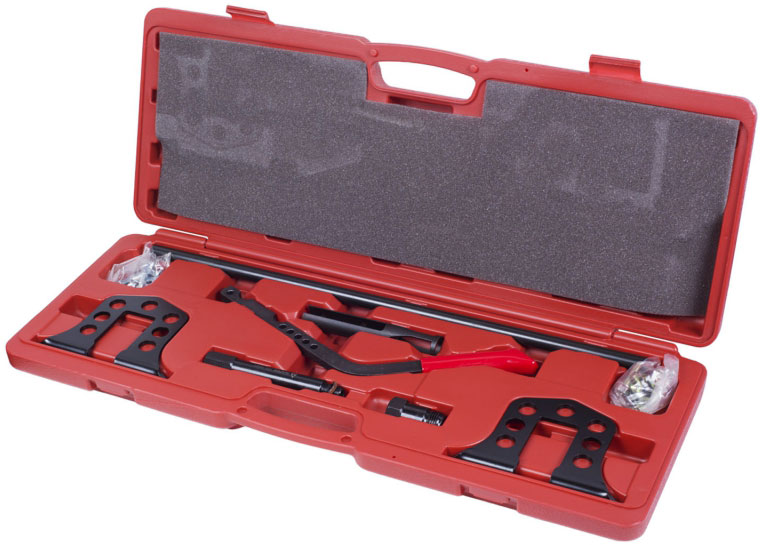

Современные рассухариватели могут иметь различные вспомогательные приспособления. Наиболее часто в комплекте с универсальным инструментом идет комплект нажимных втулок под пружины различных диаметров, а также различные адаптеры для ввертывания в свечной канал и другие резьбовые отверстия. В профессиональных приспособлениях также могут идти адаптеры или шланги с резьбовыми наконечниками для подключения к компрессору или пневмосистеме. Этот адаптер устанавливается в свечной канал и подает в цилиндр сжатый воздух — так создается воздушный подпор, препятствующий падению клапана при сжатии пружины. Подача сжатого воздуха осуществляется только при рассухаривании без демонтажа ГБЦ.

Как выбрать и использовать рассухариватель клапанов

При подборе инструмента следует учитывать марку автомобиля и тип двигателя, с которым приходится работать.

Многие автопроизводители предлагают свои фирменные рассухариватели, предназначенные для двигателей определенных модельных рядов — это отличный вариант для автовладельцев, которые предпочитают сами заниматься ремонтом и обслуживанием. Если же фирменный инструмент кажется неудобным или он недоступен, то имеет смысл приобрести какой-либо универсальный рычажный рассухариватель с минимальной комплектацией. Здесь нужно учитывать тип двигателя, расположение клапанов, свечей и распредвалов, о чем было сказано выше.

Для профессионального ремонта и обслуживания двигателей лучше подходят струбцинные и универсальные рассухариватели с комплектом втулок, резьбовых опор и других приспособлений. Этот инструмент при более высокой стоимости окупается своей универсальностью и возможностями по применению.

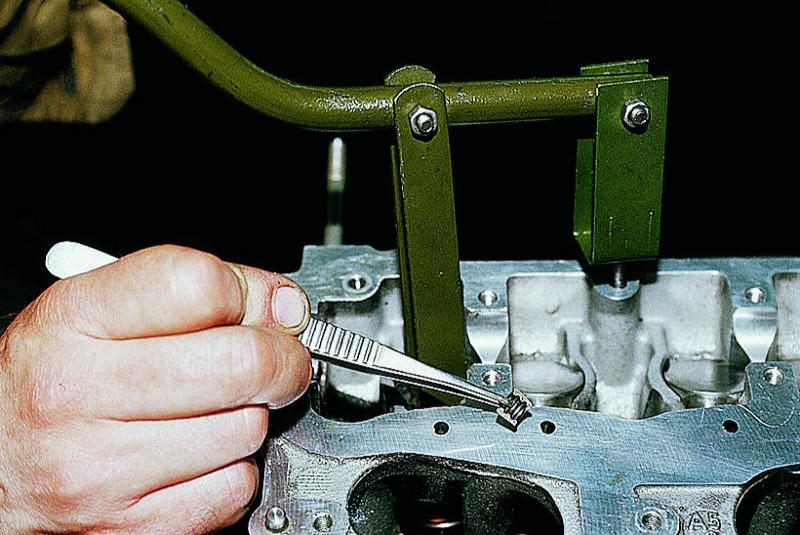

Использовать рассухариватель клапанов следует в строгом соответствии с приложенной к нему инструкцией и с соблюдением элементарных норм техники безопасности. Наиболее просты в применении рычажные приспособления: достаточно установить его опору на ГБЦ с помощью винта, подвести втулку к тарелке пружины и нажать на рычаг — пружина сожмется и сухари освободятся, после чего их можно вынуть. Универсальные рассухариватели используются аналогично, однако в зависимости от типа двигателя их необходимо правильно установить. Для удобства извлечения сухарей и безопасности можно использовать магнит на стержне.

Следует помнить, что пружины клапанов сжаты с большим усилием, поэтому рассухариватель следует устанавливать надежно, а при работе с ним не допускать соскальзывания рычага — это может привести к травме. Особую осторожность нужно соблюдать при установке сухарей в случае использования обычного рычажного приспособления — ослабление рычага может привести к травмированию пальцев. Также нужно следить и за надежностью установки струбцинного инструмента, так как он может соскользнуть со всеми негативными последствиями.

Если рассухариватель клапанов подобран правильно и используется с соблюдением техники безопасности, то ремонт двигателя будет выполнен быстро и без травм.
