Дизельные электроагрегаты серии АД с двигателями ЯМЗ
Электроагрегаты дизельные используются для получения трехфазного электрического тока напряжением 400 В, частотой 50 Гц. Они могут применяться в качестве основных источников электроснабжения для автономных объектов, а также в качестве резервных источников на объектах, требующих повышенной надежности электрообеспечения.
Еще совсем недавно на российском рынке преобладали дизель-генераторы и блок-контейнеры производства иностранных фирм. Но сегодня уже есть предложения от многих отечественных компаний, выпускающих дизель-генераторы на основе дизельных двигателей ЯМЗ, КАМАЗ и ММЗ. В этой статье представлены электроагрегаты, выпускаемые непосредственно ОАО «Автодизель» (ЯМЗ), в которых за основу взяты дизельные двигатели самого ЯМЗ, отвечающие самым жестким европейским требованиям.
ОАО «Автодизель» (ЯМЗ) выпускает пять базовых моделей и свыше 60 модификаций и комплектаций мощностью 60, 100, 150, 200, 315 кВт на базе дизельных двигателей ЯМЗ. В настоящее время предприятие выпускает электроустановки 1-ой степени автоматизации. Также осуществляется выпуск электроагрегатов с электронным регулятором частоты вращения и второй степенью автоматизации. Это позволяет существенно расширить спектр применения средств малой энергетики ОАО "Автодизель" и удовлетворить требования самых взыскательных клиентов, для которых важна высокая надежность энергообеспечения.
Еще совсем недавно на российском рынке преобладали дизель-генераторы и блок-контейнеры производства иностранных фирм. Но сегодня уже есть предложения от многих отечественных компаний, выпускающих дизель-генераторы на основе дизельных двигателей ЯМЗ, КАМАЗ и ММЗ. В этой статье представлены электроагрегаты, выпускаемые непосредственно ОАО «Автодизель» (ЯМЗ), в которых за основу взяты дизельные двигатели самого ЯМЗ, отвечающие самым жестким европейским требованиям.
ОАО «Автодизель» (ЯМЗ) выпускает пять базовых моделей и свыше 60 модификаций и комплектаций мощностью 60, 100, 150, 200, 315 кВт на базе дизельных двигателей ЯМЗ. В настоящее время предприятие выпускает электроустановки 1-ой степени автоматизации. Также осуществляется выпуск электроагрегатов с электронным регулятором частоты вращения и второй степенью автоматизации. Это позволяет существенно расширить спектр применения средств малой энергетики ОАО "Автодизель" и удовлетворить требования самых взыскательных клиентов, для которых важна высокая надежность энергообеспечения.
Основные компоненты электроагрегатов АД:
- Дизельные двигатели ЯМЗ для электроагрегатов
Базовыми двигателями электроагрегатов служат хорошо зарекомендовавшие себя дизели производства ОАО "Автодизель" (ЯМЗ):
- комплектации автомобильных моделей: ЯМЗ-236М2, ЯМЗ-238М2;
- специальные модификации, предназначенные для стационарных режимов работы в составе дизельных электроагрегатов: ЯМЗ-7514.10, ЯМЗ-8503.10, ЯМЗ-238ДИ
- Силовые генераторы
Электроагрегаты комплектуются силовыми генераторами российских и зарубежных производителей:
- серии ГС (ГС-Б) - ОАО "Электроагрегат", г. Курск;
- серии БГ - ОАО "Баранчинский электромеханический завод";
- серии LSA - Leroy-Somer, Франция:
- Модель – LSA 44.2 VS3
- Тип – трехфазный, бесщеточный, 4-полюсный, одноопорное исполнение, с самовозбуждением и автоматическим регулятором напряжения AVR.
- Напряжение - 230 / 400 В
- Регулировка напряжения - ± 1 %
- Регулятор напряжения (AVR) – SE350
- Изоляция ротора и статора – класс H
- Степень защиты - IP 23
- Обмотки якоря выполнены с шагом 2/3 и позволяют обеспечить минимальное отклонение от идеальной синусоиды напряжения.
- Системы автоматики и управления электроагрегатов
Электроагрегаты комплектуются шкафами управления первой и второй степеней автоматизации производства:
- серии УК ЭДГ - ОАО "НПФ АТИ", г. Екатеринбург;
- серии ЩУ-АД-1С - ООО "НПФ ЭЛМА", г. Москва
- Комплектующие и дополнительное оборудование
В основной комплект поставки электроагрегатов входят:
- комплект ЗИП,
- инструкционные материалы на АД и его базовые составные части (двигатель, силовая установка, шкаф управления).
В качестве дополнительного оборудования или опции предлагается:
- монтаж предпускового подогревателя ПЖД-30 (ПЖД-600) для запуска электроагрегата при температуре ниже минус 10оС;
- монтаж электроагрегата под капот (по спецзаказу);
- поставка электроагрегата без шкафа управления.
Электроагрегаты изготавливаются в исполнении "УХЛ", "Т" по ГОСТ 15150-69, ГОСТ 15543.1 и предназначены для работы в условиях воздействия:
- температуры воздуха от минус 10оС (с ПЖД от минус 50оС) до плюс 45оС;
- относительной влажности до 98% при плюс 25оС (УХЛ) и до 100% при плюс 35оС (Т);
- высоты над уровнем моря до 4000 м (для АД-315 до 2000 м);
- запыленности воздуха не более 0,01 г/м3.

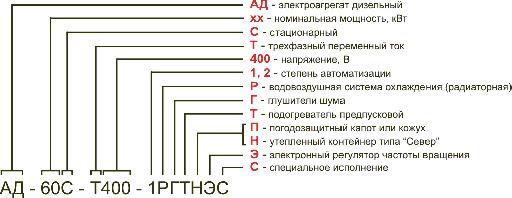

Модельный ряд электроагрегатов АД
| Мощность,
Модель | Исполнение | Комплектации | Внешний вид | Устройство |
| 60 кВт
АД-60 | АД60С-Т400-1Р | -01, -02, -03, -04, -05, -06, -07, -08, -09 | ||
| АД60С-Т400-1РГ | -01, -02, -03, -04, -05, -06, -07, -08, -09 | |||
| АД60С-Т400-1РТ | -01, -02, -03, -04, -05, -06, -07, -08, -09 | |||
| АД60С-Т400-1РГТ | -01, -02, -03, -04, -05, -06, -07, -08, -09 | |||
| 100 кВт
АД-100 | АД100С-Т400-1Р | -01, -02, -03, -04, -05, -06, -07, -08, -09 | ||
| АД100С-Т400-1РГ | -01, -02, -03, -04, -05, -06, -07, -08, -09 | |||
| АД100С-Т400-1РТ | -01, -02, -03, -04, -05, -06, -07, -08, -09 | |||
| АД100С-Т400-1РГТ | -01, -02, -03, -04, -05, -06, -07, -08, -09 | |||
| 150 кВт
АД-150 | АД150С-Т400-1Р | -01, -02, -03, -04, -05, -06, -07, -08, -09 | ||
| АД150С-Т400-1РГ | -01, -02, -03, -04, -05, -06, -07, -08, -09 | |||
| АД150С-Т400-1РТ | -01, -02, -03, -04, -05, -06, -07, -08, -09 | |||
| АД150С-Т400-1РГТ | -01, -02, -03, -04, -05, -06, -07, -08, -09 | |||
| 200 кВт
АД-200 | АД200С-Т400-1Р | -01, -02, -03, -04, -05, -06, -07, -08, -09 | ||
| АД200С-Т400-1РТ | -01, -02, -03, -04, -05, -06, -07, -08, -09 | |||
| 315 кВт
АД-315 | АД315С-Т400-1Р | -01, -02, -03, -04, -05, -06, -07, -09 | ||
| АД315С-Т400-1РТ | -01, -02, -03, -04, -05, -06, -07, -09 |
Технические характеристики дизельных электроагрегатов серии АД
| Наименование показателя | АД-60 | АД-100 | АД-150 | АД-200 | АД-315 |
| Номинальная мощность (Prime Power), кВт (кВА)
(Длительная (в том числе 24 часа в сутки) непрерывная работа на переменной нагрузке.) | 60 (75,0) | 100 (125,0)
| 150 (187,5) | 200 (250) | 315 (394) |
| Максимальная мощность в течение 1 часа (StandBy Power), кВт
(Перегрузка не допускается. Кратковременная работа в течение 1 часа на каждые 10 часов работы установки.) | 66 (82,5) | 110 (137,5)
| 165 (206,25) | 220 (275) | 346 (471) |
| Род тока | Переменный, трехфазный | ||||
| Номинальное напряжение, В | 400 | 400 | 400 | 400 | 400 |
| Номинальная частота, Гц | 50 | 50 | 50 | 50 | 50 |
| Номинальный коэффициент мощности, (cos f) | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
| Номинальный ток, А | 108 | 180 | 270 | 360 | 567 |
| Регулятор частоты вращения | Класс 3, ГОСТ 10511 | “ | “ | “ | “ |
| Наклон регуляторной характеристики, % | 3-8 | 3-8 | 3-8 | 3-8 | 3-8 |
| Продолжительность непрерывной работы при номинальной мощности без дозаправки топливом, ч | 12 | 8 | 8 | 6 | - |
| Заправочные емкости, л: |
| ||||
| - топливный бак | 200 | 200 | 200 | 300 | - |
| - система охлаждения | 36 | 36 | 36 | 60 | 150 |
| - система смазки | 34 | 34 | 34 | 32 | 65 |
| Расход топлива удельный при номинальной мощности, г/кВт.ч | 230 | 230 | 230 | 220 | 220 |
| Расход топлива при 100% нагрузке, л | 16,6 | 25 | 38 | 46 | 82,5 |
| Расход масла удельный, % от расхода топлива | 0,5 | 0,5 | 0,5 | 0,2 | 0,3 |
| Масса незаправленного электроагрегата, кг | 1800 | 2050 | 2650 | 2960 | 4600 |
| Габаритные размеры, мм |
| ||||
| - длина | 2200 | 2475 | 2700 | 2925 | 3340 |
| - ширина | 1075 | 1100 | 1290 | 1285 | 1340 |
| - высота | 1690 | 1670 | 1600 | 1720 | 1930 |
| Степень автоматизации по ГОСТ 13822-82 | 1 и 2 | 1 и 2 | 1 | 1 | 1 |
| Гарантийная наработка, час | 3000 | 3000 | 3000 | 3000 | 3000 |
| Ресурс до капитального ремонта, час | 12 000 | 12 000 | 12 000 | 15 000 | 15 000 |
| Базовый двигатель | ЯМЗ-236М2-7 | ЯМЗ-238М2-11 | ЯМЗ-238ДИ | ЯМЗ-7514.10-02 | ЯМЗ-8503.10 |
| - рабочий объем двигателя, л | 11,15 | 14,86 | 14,86 | 14,86 | 25,86 |
| - число цилиндров, шт | 6 | 8 | 8 | 8 | 12 |
| - расположение цилиндров | V-образное | V-образное | V-образное | V-образное | V-образное |
| - диаметр цилиндра, мм | 130 | 130 | 130 | 130 | 140 |
| - ход поршня, мм | 140 | 140 | 140 | 140 | 140 |
| - степень сжатия | 16,5 | 16,5 | 15,2 | 16,5 | 15,2 |
| - частота вращения коленчатого вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 |
Гарантии изготовителя на электроагрегаты АД:
Гарантийный срок на электроагрегаты АД рассчитывается в зависимости от того, что наступит раньше:- или 18 месяцев с момента отгрузки
- или 12 месяцев с момента ввода в эксплуатацию
- или 2000 моточасов.
