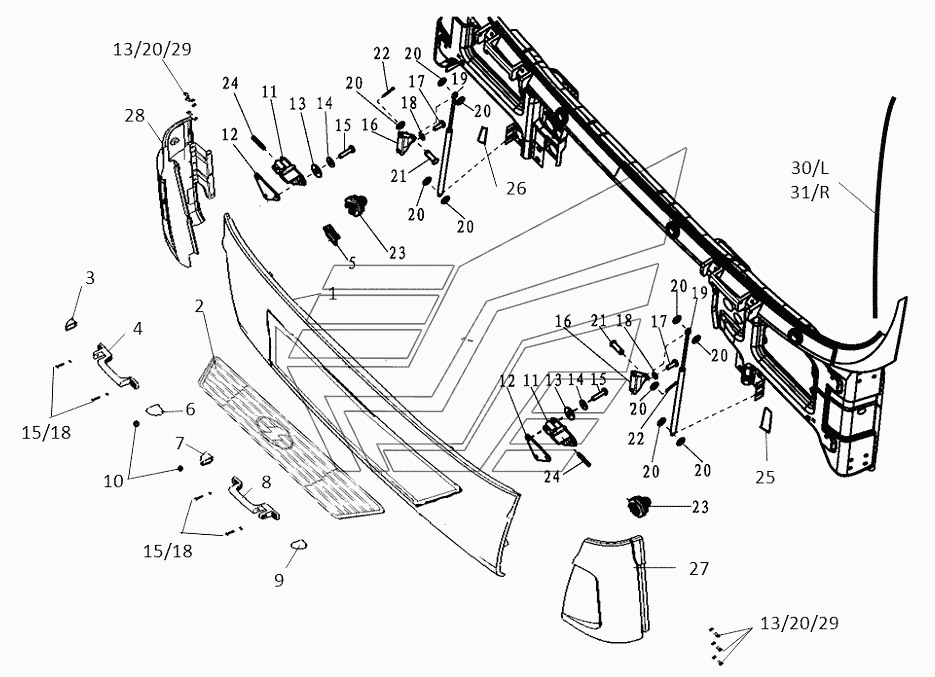

FRONT COVER Shacman SX3316DT366. Каталог 2011г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1

Номер детали на чертеже:

1

Кожух радиаторной решетки

Заводской номер: DZ1642110044 Количество на модель: 1
DZ1642110044
1
691717
SHACMAN
DZ1642110044
Код: 691717
Артикул: DZ1642110044,
Производитель: SHACMAN
2

Номер детали на чертеже:

2

Радиаторная решетка

Заводской номер: DZ1642110060 Количество на модель: 1
DZ1642110060
1
3

Номер детали на чертеже:

3

Правая крышка

Заводской номер: 81.97001.0500 Количество на модель: 1
81.97001.0500
1
4

Номер детали на чертеже:

4

Правая ручка

Заводской номер: 81.97001.5082 Количество на модель: 1
81.97001.5082
1
674639
SHACMAN
81.97001.5082
Производитель: SHACMAN
5

Номер детали на чертеже:

5

Хомут

Заводской номер: 81.92501.0029 Количество на модель: 16
81.92501.0029
16
6

Номер детали на чертеже:

6

Левая крышка

Заводской номер: 81.97001.0501 Количество на модель: 1
81.97001.0501
1
7

Номер детали на чертеже:

7

Правая крышка

Заводской номер: 81.97001.0498 Количество на модель: 1
81.97001.0498
1
8

Номер детали на чертеже:

8

Левая ручка

Заводской номер: 81.97001.5081 Количество на модель: 1
81.97001.5081
1
674638
SHACMAN
81.97001.5081
Производитель: SHACMAN
9

Номер детали на чертеже:

9

Левая крышка

Заводской номер: 81.97001.0499 Количество на модель: 1
81.97001.0499
1
10

Номер детали на чертеже:

10

Пробка

Заводской номер: 81.96002.0347 Количество на модель: 2
81.96002.0347
2
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: 81.62440.0031 Количество на модель: 2
81.62440.0031
2
12

Номер детали на чертеже:

12

Пластина

Заводской номер: 81.62440.0022 Количество на модель: 2
81.62440.0022
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: Q40208 Количество на модель: 10
Q40208
10
14

Номер детали на чертеже:

14

Шайба

Заводской номер: Q40206 Количество на модель: 6
Q40206
6
15

Номер детали на чертеже:

15

Hex. Screw

Заводской номер: Q150B0625 Количество на модель: 14
Q150B0625
14
16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: 81.62440.0023 Количество на модель: 2
81.62440.0023
2
17

Номер детали на чертеже:

17

Болт

Заводской номер: Q150B0616 Количество на модель: 4
Q150B0616
4
18

Номер детали на чертеже:

18

Шайба 8х16х2-SТ-А3С

Заводской номер: Q40106 Количество на модель: 12
Q40106
12
19

Номер детали на чертеже:

19

Air spring assy

Заводской номер: DZ13241110033 Количество на модель: 2
DZ13241110033
2
073659
SHACMAN
DZ13241110033
Код: 073659
Артикул: DZ13241110033,
Производитель: SHACMAN
20

Номер детали на чертеже:

20

Pin roll

Заводской номер: Q5100824 Количество на модель: 2
Q5100824
2
21

Номер детали на чертеже:

21

Шайба А8,4х16х1,6-200НV-МАN183-В4

Заводской номер: Q40108 Количество на модель: 22
Q40108
22
876103
SHACMAN
Q40108
Код: 876103
Артикул: Q40108,
Производитель: SHACMAN
22

Номер детали на чертеже:

22

Cotter pin

Заводской номер: Q5002020 Количество на модель: 4
Q5002020
4
23

Номер детали на чертеже:

23

Buffer

Заводской номер: DZ1642110010 Количество на модель: 2
DZ1642110010
2
24

Номер детали на чертеже:

24

Палец

Заводской номер: 81.90201.0163 Количество на модель: 2
81.90201.0163
2
25

Номер детали на чертеже:

25

Left trestle

Заводской номер: DZ1642110030 Количество на модель: 2
DZ1642110030
2
26

Номер детали на чертеже:

26

Right trestle

Заводской номер: DZ1642110040 Количество на модель: 2
DZ1642110040
2
27

Номер детали на чертеже:

27

Left air defiector erternai board

Заводской номер: DZ13241870025 Количество на модель: 1
DZ13241870025
1
28

Номер детали на чертеже:

28

Right air defiector erternai board

Заводской номер: DZ13241870026 Количество на модель: 1
DZ13241870026
1
29

Номер детали на чертеже:

29

Болт

Заводской номер: Q150B0820 Количество на модель: 10
Q150B0820
10
30

Номер детали на чертеже:

30

Облицовка защитная левая

Заводской номер: 81.62910.0051 Количество на модель: 1
81.62910.0051
1
31

Номер детали на чертеже:

31

Облицовка защитная правая

Заводской номер: 81.62910.0052 Количество на модель: 1
81.62910.0052
1
