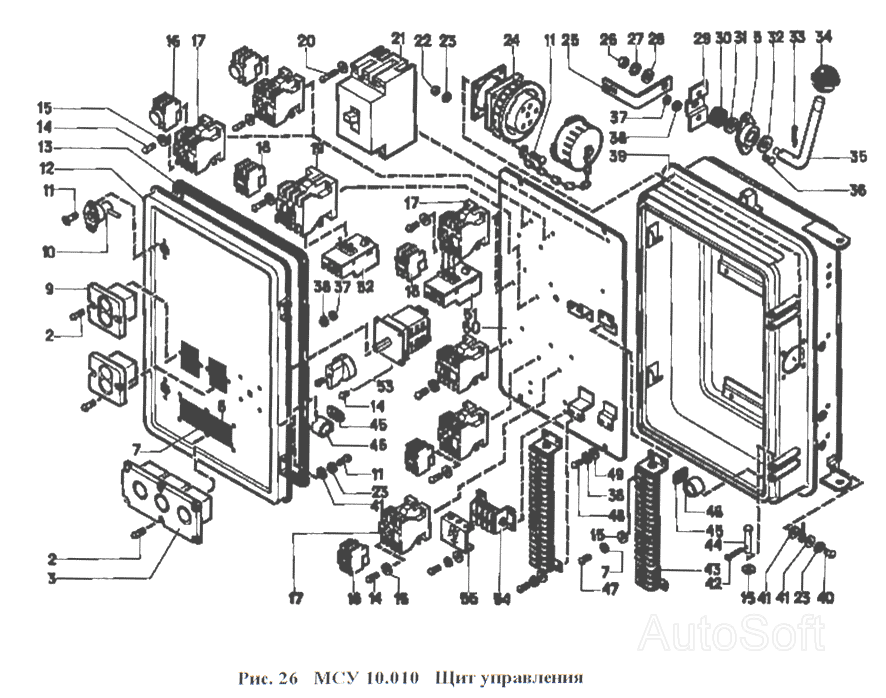

МСУ 10.010 Щит управления МС-4,5. Каталог 2006г.

МСУ 10.000 Электрооборудование МС-4,5 МСУ 14.000 Транспортер отгрузочный МС-4,5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Пускатель

Заводской номер: ПМЕ-111,380В Количество на модель: 4
ПМЕ-111,380В
4
2

Номер детали на чертеже:

2

Винт

Заводской номер: ВМ4х20 Количество на модель: 14
ВМ4х20
14
3

Номер детали на чертеже:

3

Пост управления

Заводской номер: ПКЕ122-3У2 Количество на модель: 1
ПКЕ122-3У2
1
5

Номер детали на чертеже:

5

Фланец

Заводской номер: ОВБ4813 Количество на модель: 2
ОВБ4813
2
6

Номер детали на чертеже:

6

Винт

Заводской номер: ВМ6х12 Количество на модель: 2
ВМ6х12
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 4.65Г Количество на модель: 16
4.65Г
16
8

Номер детали на чертеже:

8

Гайка

Заводской номер: М4 Количество на модель: 12
М4
12
9

Номер детали на чертеже:

9

Пост управления

Заводской номер: ПКЕ622-2У2 Количество на модель: 2
ПКЕ622-2У2
2
10

Номер детали на чертеже:

10

Замок

Заводской номер: ОВБ98-1-9 Количество на модель: 2
ОВБ98-1-9
2
11

Номер детали на чертеже:

11

Винт

Заводской номер: ВМ5х16 Количество на модель: 4
ВМ5х16
4
12

Номер детали на чертеже:

12

Дверца

Заводской номер: МСУ10.040 Количество на модель: 1
МСУ10.040
1
13

Номер детали на чертеже:

13

Уплотнение

Заводской номер: МСУ14.019-01 Количество на модель: 1
МСУ14.019-01
1
14

Номер детали на чертеже:

14

Винт

Заводской номер: ВМ4х16 Количество на модель: 14
ВМ4х16
14
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 4.02 Количество на модель: 28
4.02
28
16

Номер детали на чертеже:

16

Приставка времени

Заводской номер: ПВЛ11 Количество на модель: 2
ПВЛ11
2
17

Номер детали на чертеже:

17

Пускатель

Заводской номер: ПМЛ1100 Количество на модель: 2
ПМЛ1100
2
18

Номер детали на чертеже:

18

Приставка контактная

Заводской номер: ПКЛ11 Количество на модель: 1
ПКЛ11
1
19

Номер детали на чертеже:

19

Пускатель

Заводской номер: ПМЛ2100 Количество на модель: 1
ПМЛ2100
1
20

Номер детали на чертеже:

20

Винт

Заводской номер: ВМ4х30 Количество на модель: 2
ВМ4х30
2
21

Номер детали на чертеже:

21

Выключатель

Заводской номер: АПВЗМТУЗ.3.25х10 Количество на модель: 1
АПВЗМТУЗ.3.25х10
1
22

Номер детали на чертеже:

22

Гайка

Заводской номер: М5 Количество на модель: 4
М5
4
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 5.65Г Количество на модель: 10
5.65Г
10
24

Номер детали на чертеже:

24

Муфта (розетка)

Заводской номер: МР-2У1 Количество на модель: 1
МР-2У1
1
32

Номер детали на чертеже:

32

Шайба

Заводской номер: 12.02 Количество на модель: 1
12.02
1
36

Номер детали на чертеже:

36

Винт

Заводской номер: ВМ6х16 Количество на модель: 2
ВМ6х16
2
37

Номер детали на чертеже:

37

Гайка

Заводской номер: М6 Количество на модель: 2
М6
2
38

Номер детали на чертеже:

38

Шайба

Заводской номер: 6.65Г Количество на модель: 2
6.65Г
2
39

Номер детали на чертеже:

39

Корпус

Заводской номер: МСУ10.030 Количество на модель: 1
МСУ10.030
1
40

Номер детали на чертеже:

40

Винт

Заводской номер: ВМ5х10 Количество на модель: 2
ВМ5х10
2
41

Номер детали на чертеже:

41

Шайба

Заводской номер: 5.02 Количество на модель: 12
5.02
12
42

Номер детали на чертеже:

42

Шплинт

Заводской номер: 1,2х10 Количество на модель: 2
1,2х10
2
43

Номер детали на чертеже:

43

Блок зажимов

Заводской номер: БЗН19-2531205Ц00У2 Количество на модель: 2
БЗН19-2531205Ц00У2
2
44

Номер детали на чертеже:

44

Ось

Заводской номер: ОВБ6321 Количество на модель: 2
ОВБ6321
2
45

Номер детали на чертеже:

45

Стяжка

Заводской номер: ОВБ4801 Количество на модель: 3
ОВБ4801
3
46

Номер детали на чертеже:

46

Прокладка

Заводской номер: МСУ10.022 Количество на модель: 2
МСУ10.022
2
47

Номер детали на чертеже:

47

Винт

Заводской номер: ВМ4х12 Количество на модель: 12
ВМ4х12
12
48

Номер детали на чертеже:

48

Винт

Заводской номер: ВМ6х10 Количество на модель: 4
ВМ6х10
4
49

Номер детали на чертеже:

49

Шайба

Заводской номер: 6.02 Количество на модель: 4
6.02
4
50

Номер детали на чертеже:

50

Панель

Заводской номер: МСУ10.060 Количество на модель: 1
МСУ10.060
1
51

Номер детали на чертеже:

51

Реле электротепловое

Заводской номер: ТРН-10УХЛ4,6,3А Количество на модель: 1
ТРН-10УХЛ4,6,3А
1
53

Номер детали на чертеже:

53

Тумблер

Заводской номер: ТВ1-2Ш Количество на модель: 1
ТВ1-2Ш
1
54

Номер детали на чертеже:

54

Блок зажимов

Заводской номер: БЗМ19-2531205Г00У2 Количество на модель: 1
БЗМ19-2531205Г00У2
1
55

Номер детали на чертеже:

55

Крышка

Заводской номер: ОВИ07.001 Количество на модель: 1
ОВИ07.001
1
