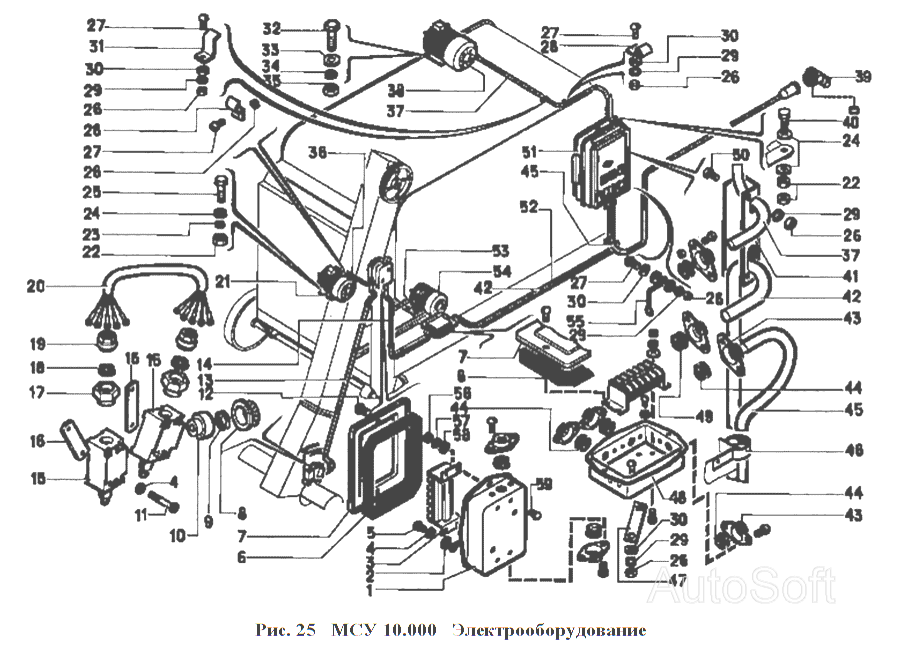

МСУ 10.000 Электрооборудование МС-4,5. Каталог 2006г.

МСУ 09.010 Редуктор МС-4,5 МСУ 10.010 Щит управления МС-4,5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Трубка

Заводской номер: МСУ10.013-01 Количество на модель:
МСУ10.013-01

Номер детали на чертеже:

Провод

Заводской номер: ПВЗ1,0 Количество на модель:
ПВЗ1,0

Номер детали на чертеже:

Трубка

Заводской номер: МСУ10.012 Количество на модель:
МСУ10.012
1

Номер детали на чертеже:

1

Корпус

Заводской номер: МСУ10.120 Количество на модель: 1
МСУ10.120
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 5.02 Количество на модель: 7
5.02
7
3

Номер детали на чертеже:

3

Блок зажимов

Заводской номер: БЗН19-25 Количество на модель: 1
БЗН19-25
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 5.65Г Количество на модель: 7
5.65Г
7
5

Номер детали на чертеже:

5

Винт

Заводской номер: ВМ5х16 Количество на модель: 4
ВМ5х16
4
6

Номер детали на чертеже:

6

Прокладка

Заводской номер: МСУ10.024 Количество на модель: 2
МСУ10.024
2
7

Номер детали на чертеже:

7

Крышка

Заводской номер: МСУ10.412 Количество на модель: 2
МСУ10.412
2
8

Номер детали на чертеже:

8

Гайка специальная

Заводской номер: ЗВТ03.001-01 Количество на модель: 2
ЗВТ03.001-01
2
9

Номер детали на чертеже:

9

Шайба

Заводской номер: МСУ10.009 Количество на модель: 2
МСУ10.009
2
10

Номер детали на чертеже:

10

Ниппель

Заводской номер: СММ14.021 Количество на модель: 2
СММ14.021
2
11

Номер детали на чертеже:

11

Винт

Заводской номер: ВМ5х50 Количество на модель: 4
ВМ5х50
4
12

Номер детали на чертеже:

12

Винт

Заводской номер: ВМ6х12 Количество на модель: 8
ВМ6х12
8
13

Номер детали на чертеже:

13

Рукав

Заводской номер: МСУ10.011 Количество на модель: 1
МСУ10.011
1
14

Номер детали на чертеже:

14

Рукав

Заводской номер: МСУ10.011-01 Количество на модель: 1
МСУ10.011-01
1
15

Номер детали на чертеже:

15

Выключатель

Заводской номер: ВП15Д Количество на модель: 2
ВП15Д
2
16

Номер детали на чертеже:

16

Пластина

Заводской номер: МСУ10.512 Количество на модель: 2
МСУ10.512
2
17

Номер детали на чертеже:

17

Ниппель

Заводской номер: ОВИ07.015 Количество на модель: 2
ОВИ07.015
2
18

Номер детали на чертеже:

18

Шайба

Заводской номер: ОВИ07.016 Количество на модель: 2
ОВИ07.016
2
19

Номер детали на чертеже:

19

Переходник

Заводской номер: ОВИ07.013 Количество на модель: 2
ОВИ07.013
2
20

Номер детали на чертеже:

20

Трубка

Заводской номер: МСУ10.013 Количество на модель: 1
МСУ10.013
1
21

Номер детали на чертеже:

21

Двигатель

Заводской номер: 4АМ90L4УПУХЛ1 Количество на модель: 1
4АМ90L4УПУХЛ1
1
22

Номер детали на чертеже:

22

Гайка

Заводской номер: М8 Количество на модель: 12
М8
12
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 8.65Г Количество на модель: 12
8.65Г
12
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 8.02 Количество на модель: 12
8.02
12
25

Номер детали на чертеже:

25

Болт

Заводской номер: М8х35 Количество на модель: 12
М8х35
12
26

Номер детали на чертеже:

26

Гайка

Заводской номер: М6 Количество на модель: 16
М6
16
27

Номер детали на чертеже:

27

Винт

Заводской номер: ВМ6х16 Количество на модель: 16
ВМ6х16
16
28

Номер детали на чертеже:

28

Скоба

Заводской номер: 1-16.14.18.9,0 Количество на модель: 3
1-16.14.18.9,0
3
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 6.65Г Количество на модель: 19
6.65Г
19
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 6.02 Количество на модель: 9
6.02
9
31

Номер детали на чертеже:

31

Скоба

Заводской номер: ОВИ07.411 Количество на модель: 2
ОВИ07.411
2
32

Номер детали на чертеже:

32

Болт

Заводской номер: М10х40 Количество на модель: 4
М10х40
4
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 10.02 Количество на модель: 4
10.02
4
34

Номер детали на чертеже:

34

Шайба

Заводской номер: 10.65Г Количество на модель: 4
10.65Г
4
35

Номер детали на чертеже:

35

Гайка

Заводской номер: М10 Количество на модель: 4
М10
4
36

Номер детали на чертеже:

36

Кабель

Заводской номер: МСУ10.017 Количество на модель: 1
МСУ10.017
1
37

Номер детали на чертеже:

37

Разделка кабеля

Заводской номер: ОВИ07.060-01 Количество на модель: 1
ОВИ07.060-01
1
38

Номер детали на чертеже:

38

Двигатель

Заводской номер: 4АМ112МА6УПУЗ Количество на модель: 1
4АМ112МА6УПУЗ
1
39

Номер детали на чертеже:

39

Муфта (розетка)

Заводской номер: МР-2У1 Количество на модель: 1
МР-2У1
1
40

Номер детали на чертеже:

40

Болт

Заводской номер: М8х25 Количество на модель: 2
М8х25
2
41

Номер детали на чертеже:

41

Скоба

Заводской номер: МСУ10.411 Количество на модель: 1
МСУ10.411
1
42

Номер детали на чертеже:

42

Рукав

Заводской номер: МСУ10.011-02 Количество на модель: 1
МСУ10.011-02
1
43

Номер детали на чертеже:

43

Фланец

Заводской номер: ОВБ4813 Количество на модель: 3
ОВБ4813
3
44

Номер детали на чертеже:

44

Шайба

Заводской номер: ОВБ0223-01 Количество на модель: 4
ОВБ0223-01
4
45

Номер детали на чертеже:

45

Кабель

Заводской номер: ОВБ54-3 Количество на модель: 1
ОВБ54-3
1
46

Номер детали на чертеже:

46

Скоба

Заводской номер: МСУ10.515 Количество на модель: 2
МСУ10.515
2
47

Номер детали на чертеже:

47

Накладка

Заводской номер: МСУ10.502 Количество на модель: 1
МСУ10.502
1
48

Номер детали на чертеже:

48

Корпус

Заводской номер: МСУ10.120-01 Количество на модель: 2
МСУ10.120-01
2
49

Номер детали на чертеже:

49

Шайба

Заводской номер: ОВБ0223 Количество на модель: 5
ОВБ0223
5
50

Номер детали на чертеже:

50

Винт

Заводской номер: ВМ6х10 Количество на модель: 2
ВМ6х10
2
51

Номер детали на чертеже:

51

Щит управления

Заводской номер: МСУ10.010 Количество на модель: 1
МСУ10.010
1
52

Номер детали на чертеже:

52

Скоба

Заводской номер: 1-22.20.26.9,0 Количество на модель: 6
1-22.20.26.9,0
6
53

Номер детали на чертеже:

53

Кабель

Заводской номер: МСУ10.017-01 Количество на модель: 1
МСУ10.017-01
1
54

Номер детали на чертеже:

54

Двигатель

Заводской номер: 4АМ80В6УПУХЛ1 Количество на модель: 1
4АМ80В6УПУХЛ1
1
55

Номер детали на чертеже:

55

Провод

Заводской номер: ОВБ0070 Количество на модель: 1
ОВБ0070
1
56

Номер детали на чертеже:

56

Гайка

Заводской номер: М4 Количество на модель: 4
М4
4
57

Номер детали на чертеже:

57

Шайба

Заводской номер: 4.65Г Количество на модель: 4
4.65Г
4
58

Номер детали на чертеже:

58

Шайба

Заводской номер: 4.02 Количество на модель: 7
4.02
7
59

Номер детали на чертеже:

59

Винт

Заводской номер: ВМ4х16 Количество на модель: 4
ВМ4х16
4
