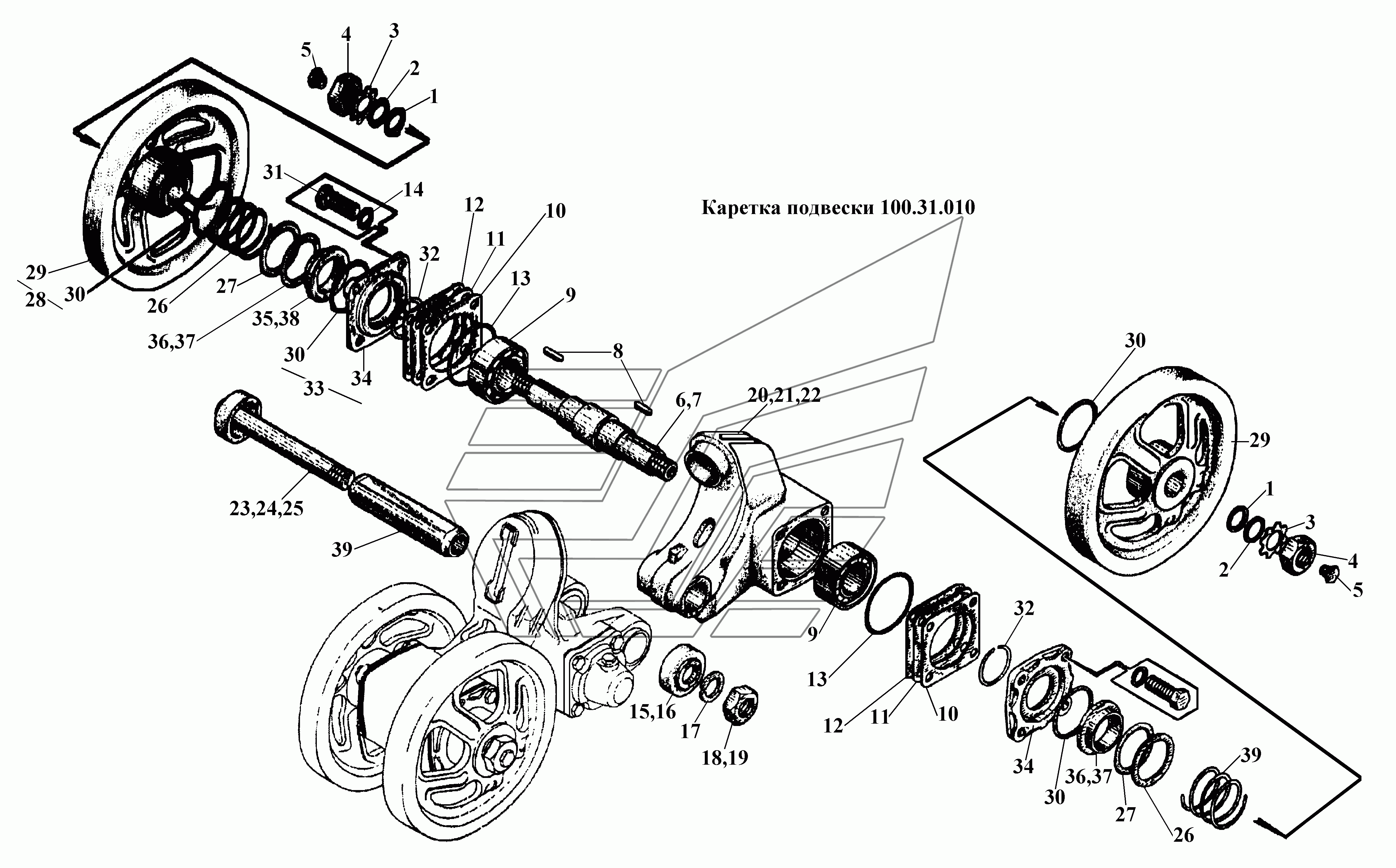

Каретка подвески 100.31.010 (2) ВТ-100Д. Каталог 2015г.

Каретка подвески 100.31.010 (1) ВТ-100Д Установка грузов Д10.93.002 ВТ-100Д

Вид отображения:

Детали справа

По ширине экрана

85.31.140-20

100.31.025-10

85.31.120-21

А31-3-01А-20

А31-3-01-20

85.31.144-20

100.31.025-11

85.31.133-21

54.31.474-2-20

12-6gx35.88.35.029

A31-3-01А

85.31.63-11

85.31.140-10

85.31.133-20

100.31.025-01

100.31.024-10

85.31.026-10

100.31.025-20

100.31.024-20

100.31.025-21

85.31.133-01

85.31.140

85.31.026-20

85.31.133-10

1

2

3

4

5

6

7

8

9

10

11

12

13

14

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Корпус уплотнения

Заводской номер: 85.31.140-20 Количество на модель: 2

85.31.140-20

2

Номер детали на чертеже:

Каток опорный

Заводской номер: 100.31.025-10 Количество на модель: 2

100.31.025-10

2

Номер детали на чертеже:

Шайба стопорная

Заводской номер: 85.31.120-21 Количество на модель: 2

85.31.120-21

2

Номер детали на чертеже:

Гайка оси катка (к поз.4)

Заводской номер: А31-3-01А-20 Количество на модель: 2

А31-3-01А-20

2

Номер детали на чертеже:

Гайка оси катка

Заводской номер: А31-3-01-20 Количество на модель: 2

А31-3-01-20

2

Номер детали на чертеже:

Кольцо (к поз. 1)

Заводской номер: 85.31.144-20 Количество на модель: 2

85.31.144-20

2

Номер детали на чертеже:

Каток опорный

Заводской номер: 100.31.025-11 Количество на модель: 2

100.31.025-11

2

Номер детали на чертеже:

Корпус уплотнения

Заводской номер: 85.31.133-21 Количество на модель: 2

85.31.133-21

2

Номер детали на чертеже:

Кольцо

Заводской номер: 54.31.474-2-20 Количество на модель: 2

54.31.474-2-20

2

Номер детали на чертеже:

Болт

Заводской номер: 12-6gx35.88.35.029 Количество на модель: 8

12-6gx35.88.35.029

8

Номер детали на чертеже:

Гайка оси катка (к поз. 4)

Заводской номер: A31-3-01А Количество на модель: 2

A31-3-01А

2

Номер детали на чертеже:

Корпус уплотнения (поз. 34)

Заводской номер: 85.31.63-11 Количество на модель: 2

85.31.63-11

2

Номер детали на чертеже:

Корпус уплотнения

Заводской номер: 85.31.140-10 Количество на модель: 2

85.31.140-10

2

Номер детали на чертеже:

Корпус уплотнения

Заводской номер: 85.31.133-20 Количество на модель: 2

85.31.133-20

2

Номер детали на чертеже:

Каток опорный

Заводской номер: 100.31.025-01 Количество на модель: 2

100.31.025-01

2

Номер детали на чертеже:

Каток опорный

Заводской номер: 100.31.024-10 Количество на модель: 2

100.31.024-10

2

Номер детали на чертеже:

Корпус уплотнения

Заводской номер: 85.31.026-10 Количество на модель: 2

85.31.026-10

2

Номер детали на чертеже:

Каток опорный

Заводской номер: 100.31.025-20 Количество на модель: 2

100.31.025-20

2

Номер детали на чертеже:

Каток опорный

Заводской номер: 100.31.024-20 Количество на модель: 2

100.31.024-20

2

Номер детали на чертеже:

Каток опорный

Заводской номер: 100.31.025-21 Количество на модель: 2

100.31.025-21

2

Номер детали на чертеже:

Корпус уплотнения

Заводской номер: 85.31.133-01 Количество на модель: 2

85.31.133-01

2

Номер детали на чертеже:

Корпус уплотнения

Заводской номер: 85.31.140 Количество на модель: 2

85.31.140

2

Номер детали на чертеже:

Корпус уплотнения

Заводской номер: 85.31.026-20 Количество на модель: 2

85.31.026-20

2

Номер детали на чертеже:

Корпус уплотнения

Заводской номер: 85.31.133-10 Количество на модель: 2

85.31.133-10

2

1

Номер детали на чертеже:

1

Кольцо

Заводской номер: 85-31.144 Количество на модель: 2

85-31.144

2

042821

Не указан

ДТ-75КР*РК 1006, 54.31.025

Код: 042821

Артикул: ДТ-75КР*РК, 1006, 54.31.025

Производитель: Не указан

2

Номер детали на чертеже:

2

Шайба

Заводской номер: 54.31.478А Количество на модель: 2

54.31.478А

2

3

Номер детали на чертеже:

3

Шайба стопорная

Заводской номер: 85.31.120-01 Количество на модель: 2

85.31.120-01

2

042821

Не указан

ДТ-75КР*РК 1006, 54.31.025

Код: 042821

Артикул: ДТ-75КР*РК, 1006, 54.31.025

Производитель: Не указан

4

Номер детали на чертеже:

4

Гайка оси катка

Заводской номер: А31-3-01 Количество на модель: 2

А31-3-01

2

114986

Не указан

А31-3-01

Код: 114986

Артикул: А31-3-01,

Производитель: Не указан

5

Номер детали на чертеже:

5

Пробка

Заводской номер: кг 3/8 20.029 Количество на модель: 2

кг 3/8 20.029

2

6

Номер детали на чертеже:

6

Ось катка

Заводской номер: 85.31.119А-21 Количество на модель: 1

85.31.119А-21

1

7

Номер детали на чертеже:

7

Ось катка

Заводской номер: 85.31.119А-01 Количество на модель: 1

85.31.119А-01

1

8

Номер детали на чертеже:

8

Шпонка

Заводской номер: 2-108x40 Количество на модель: 2

2-108x40

2

9

Номер детали на чертеже:

9

Роликоподшипник

Заводской номер: 7909K1 Количество на модель: 2

7909K1

2

10

Номер детали на чертеже:

10

Прокладка регулировочная (0,4 мм)

Заводской номер: 54.31.406 Количество на модель: 4

54.31.406

4

042821

Не указан

ДТ-75КР*РК 1006, 54.31.025

Код: 042821

Артикул: ДТ-75КР*РК, 1006, 54.31.025

Производитель: Не указан

11

Номер детали на чертеже:

11

Прокладка регулировочная (0,6 мм)

Заводской номер: 54.31.444 Количество на модель: 6

54.31.444

6

042821

Не указан

ДТ-75КР*РК 1006, 54.31.025

Код: 042821

Артикул: ДТ-75КР*РК, 1006, 54.31.025

Производитель: Не указан

12

Номер детали на чертеже:

12

Прокладка регулировочная

Заводской номер: 54,31.445 Количество на модель: 4

54,31.445

4

042821

Не указан

ДТ-75КР*РК 1006, 54.31.025

Код: 042821

Артикул: ДТ-75КР*РК, 1006, 54.31.025

Производитель: Не указан

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 54.31.474-2 Количество на модель: 2

54.31.474-2

2

042821

Не указан

ДТ-75КР*РК 1006, 54.31.025

Код: 042821

Артикул: ДТ-75КР*РК, 1006, 54.31.025

Производитель: Не указан

14

Номер детали на чертеже:

14

Шайба ГОСТ 6402-70

Заводской номер: 12.65Г.05 Количество на модель: 12

12.65Г.05

12

16

Номер детали на чертеже:

16

Крышка

Заводской номер: 85.31.124 Количество на модель: 1

85.31.124

1

114982

Не указан

85.31.124

Код: 114982

Артикул: 85.31.124,

Производитель: Не указан

17

Номер детали на чертеже:

17

Шайба

Заводской номер: З0Л.65Г.05 Количество на модель: 1

З0Л.65Г.05

1

18

Номер детали на чертеже:

18

Гайка

Заводской номер: M30x2-6H.06.016 Количество на модель: 1

M30x2-6H.06.016

1

19

Номер детали на чертеже:

19

Гайка

Заводской номер: M30x2-6H.06.029 Количество на модель: 1

M30x2-6H.06.029

1

20

Номер детали на чертеже:

20

Балансир внутренний

Заводской номер: 85.31.102-1A Количество на модель: 1

85.31.102-1A

1

21

Номер детали на чертеже:

21

Балансир внутренний

Заводской номер: 85.31.102-1A-10 Количество на модель: 1

85.31.102-1A-10

1

22

Номер детали на чертеже:

22

Балансир внутренний

Заводской номер: 85.31.102-1A-20 Количество на модель: 1

85.31.102-1A-20

1

23

Номер детали на чертеже:

23

Ось

Заводской номер: 85.31.016А Количество на модель: 1

85.31.016А

1

045615

Не указан

85.31.016А

Код: 045615

Артикул: 85.31.016А,

Производитель: Не указан

24

Номер детали на чертеже:

24

Ось

Заводской номер: 85.31.016А-10 Количество на модель: 1

85.31.016А-10

1

25

Номер детали на чертеже:

25

Ось

Заводской номер: 85.31.016А-20 Количество на модель: 1

85.31.016А-20

1

26

Номер детали на чертеже:

26

Пружина

Заводской номер: А11.00.105 Количество на модель: 2

А11.00.105

2

27

Номер детали на чертеже:

27

Шайба РТМ-А23.1.11-79

Заводской номер: А11.00.104 Количество на модель: 2

А11.00.104

2

28

Номер детали на чертеже:

28

Каток опорный

Заводской номер: 100.31.024 Количество на модель: 2

100.31.024

2

29

Номер детали на чертеже:

29

Каток опорный

Заводской номер: 100.31.025 Количество на модель: 2

100.31.025

2

30

Номер детали на чертеже:

30

Кольцо

Заводской номер: 080-086-36-2-2 Количество на модель: 4

080-086-36-2-2

4

896315

БЕЛАРУСЬРЕЗИНОТЕХНИКА

080-086-36-2-2

Код: 896315

Артикул: 080-086-36-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

31

Номер детали на чертеже:

31

Болт

Заводской номер: 12-6gx35.88.35.016 Количество на модель: 8

12-6gx35.88.35.016

8

32

Номер детали на чертеже:

32

Кольцо стопорное

Заводской номер: АН.00.106 Количество на модель: 2

АН.00.106

2

33

Номер детали на чертеже:

33

Корпус уплотнения

Заводской номер: 85.31.026 Количество на модель: 2

85.31.026

2

34

Номер детали на чертеже:

34

Корпус уплотнения

Заводской номер: 85.31.133 Количество на модель: 2

85.31.133

2

35

Номер детали на чертеже:

35

Кольцо уплотнительное

Заводской номер: А11.00.102 Количество на модель: 2

А11.00.102

2

36

Номер детали на чертеже:

36

Кольцо

Заводской номер: А11.00.103 Количество на модель: 2

А11.00.103

2

37

Номер детали на чертеже:

37

Кольцо

Заводской номер: А11.00.103Т Количество на модель: 2

А11.00.103Т

2

38

Номер детали на чертеже:

38

Кольцо уплотнительное

Заводской номер: А11.00.108 Количество на модель: 2

А11.00.108

2

39

Номер детали на чертеже:

39

Ось качания

Заводской номер: 85.31.117 Количество на модель: 1

85.31.117

1

045639

Не указан

85.31.117

Код: 045639

Артикул: 85.31.117,

Производитель: Не указан
