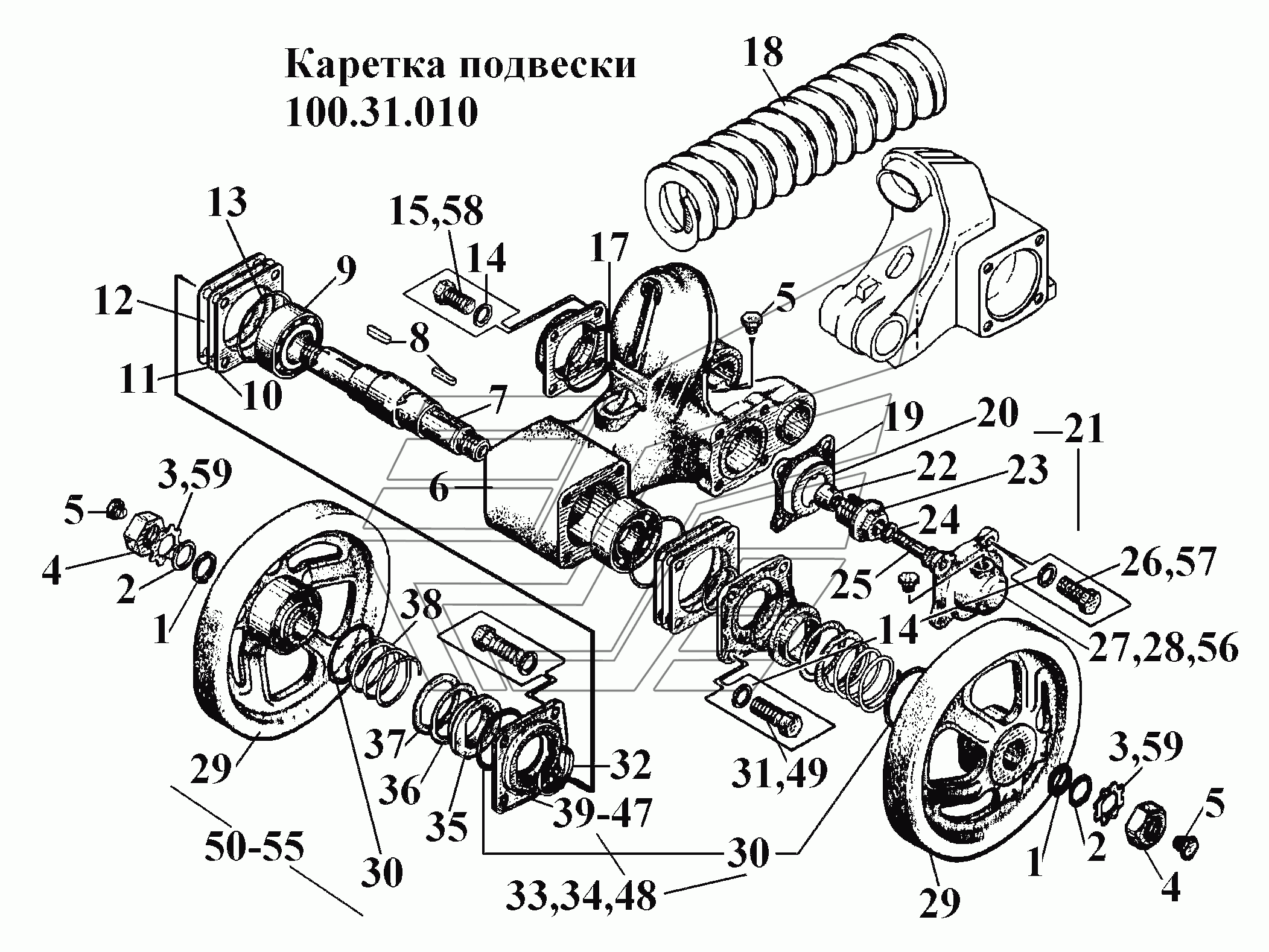

Каретка подвески 100.31.010 (1) ВТ-100Д. Каталог 2015г.

Установка подножки 100.31.030 ВТ-100Д Каретка подвески 100.31.010 (2) ВТ-100Д

Вид отображения:

Детали справа

По ширине экрана

85.31.112A-10

100.31.025-20

A31-3-01А-20

А11.00.108

85.31.011-1-20

A31-3-01А

85.31.011-1-10

А11.00.103Т

85.31.144-20

100.31.025-10

85.31.021-10

85.31.021

85.31.142-20

85.31.021-20

54.31.474-2-20

85.31.112A-20

77.31.104-20

85.31.119А-21

А31-3-01-20

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Рессора (поз. 18)

Заводской номер: 85.31.112A-10 Количество на модель: 1

85.31.112A-10

1

Номер детали на чертеже:

Каток опорный

Заводской номер: 100.31.025-20 Количество на модель: 2

100.31.025-20

2

Номер детали на чертеже:

Гайка оси катка (к поз. 4)

Заводской номер: A31-3-01А-20 Количество на модель: 2

A31-3-01А-20

2

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: А11.00.108 Количество на модель: 2

А11.00.108

2

Номер детали на чертеже:

Балансир внешний (поз. 6)

Заводской номер: 85.31.011-1-20 Количество на модель: 1

85.31.011-1-20

1

Номер детали на чертеже:

Гайка оси катка (к поз. 4)

Заводской номер: A31-3-01А Количество на модель: 2

A31-3-01А

2

Номер детали на чертеже:

Балансир внешний (поз. 6)

Заводской номер: 85.31.011-1-10 Количество на модель: 1

85.31.011-1-10

1

Номер детали на чертеже:

Кольцо

Заводской номер: А11.00.103Т Количество на модель: 2

А11.00.103Т

2

Номер детали на чертеже:

Кольцо (к поз. 1)

Заводской номер: 85.31.144-20 Количество на модель: 2

85.31.144-20

2

Номер детали на чертеже:

Каток опорный

Заводской номер: 100.31.025-10 Количество на модель: 2

100.31.025-10

2

Номер детали на чертеже:

Уплотнение (поз. 36)

Заводской номер: 85.31.021-10 Количество на модель: 1

85.31.021-10

1

Номер детали на чертеже:

Уплотнение

Заводской номер: 85.31.021 Количество на модель: 1

85.31.021

1

042821

ДТ-75КР*РК 1006, 54.31.025

Код: 042821

Артикул: ДТ-75КР*РК, 1006, 54.31.025

Производитель:

Номер детали на чертеже:

Кольцо Т24-4612055 (поз. 17)

Заводской номер: 85.31.142-20 Количество на модель: 1

85.31.142-20

1

Номер детали на чертеже:

Уплотнение (поз. 36)

Заводской номер: 85.31.021-20 Количество на модель: 1

85.31.021-20

1

Номер детали на чертеже:

Кольцо

Заводской номер: 54.31.474-2-20 Количество на модель: 2

54.31.474-2-20

2

Номер детали на чертеже:

Рессора (поз. 18)

Заводской номер: 85.31.112A-20 Количество на модель: 1

85.31.112A-20

1

Номер детали на чертеже:

Прокладка (поз. 19)

Заводской номер: 77.31.104-20 Количество на модель: 1

77.31.104-20

1

Номер детали на чертеже:

Ось катка

Заводской номер: 85.31.119А-21 Количество на модель: 1

85.31.119А-21

1

Номер детали на чертеже:

Гайка оси катка

Заводской номер: А31-3-01-20 Количество на модель: 2

А31-3-01-20

2

1

Номер детали на чертеже:

1

Кольцо

Заводской номер: 85.31.144 Количество на модель: 2

85.31.144

2

042821

ДТ-75КР*РК 1006, 54.31.025

Код: 042821

Артикул: ДТ-75КР*РК, 1006, 54.31.025

Производитель:

2

Номер детали на чертеже:

2

Шайба

Заводской номер: 54.31.478А Количество на модель: 2

54.31.478А

2

3

Номер детали на чертеже:

3

Шайба стопорная

Заводской номер: 85.31.120-01 Количество на модель: 2

85.31.120-01

2

042821

ДТ-75КР*РК 1006, 54.31.025

Код: 042821

Артикул: ДТ-75КР*РК, 1006, 54.31.025

Производитель:

4

Номер детали на чертеже:

4

Гайка оси катка

Заводской номер: A31-3-01 Количество на модель: 2

A31-3-01

2

5

Номер детали на чертеже:

5

Пробка

Заводской номер: кг 3/8 20.029 Количество на модель: 3

кг 3/8 20.029

3

6

Номер детали на чертеже:

6

Балансир внешний в сборе

Заводской номер: 85.31.011-1 Количество на модель: 1

85.31.011-1

1

7

Номер детали на чертеже:

7

Ось катка

Заводской номер: 85.31.119А-01 Количество на модель: 1

85.31.119А-01

1

8

Номер детали на чертеже:

8

Шпонка

Заводской номер: 2-10x8x40 Количество на модель: 2

2-10x8x40

2

9

Номер детали на чертеже:

9

Роликоподшипник

Заводской номер: 7909K1 Количество на модель: 2

7909K1

2

10

Номер детали на чертеже:

10

Прокладка регулировочная (0,4 мм)

Заводской номер: 54.31.406 Количество на модель: 4

54.31.406

4

042821

ДТ-75КР*РК 1006, 54.31.025

Код: 042821

Артикул: ДТ-75КР*РК, 1006, 54.31.025

Производитель:

11

Номер детали на чертеже:

11

Прокладка регулировочная (0,6 мм)

Заводской номер: 54.31.444 Количество на модель: 6

54.31.444

6

042821

ДТ-75КР*РК 1006, 54.31.025

Код: 042821

Артикул: ДТ-75КР*РК, 1006, 54.31.025

Производитель:

12

Номер детали на чертеже:

12

Прокладка регулировочная (0,2 мм)

Заводской номер: 54.31.445 Количество на модель: 4

54.31.445

4

042821

ДТ-75КР*РК 1006, 54.31.025

Код: 042821

Артикул: ДТ-75КР*РК, 1006, 54.31.025

Производитель:

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 54.31.474-2 Количество на модель: 2

54.31.474-2

2

042821

ДТ-75КР*РК 1006, 54.31.025

Код: 042821

Артикул: ДТ-75КР*РК, 1006, 54.31.025

Производитель:

14

Номер детали на чертеже:

14

Шайба ГОСТ 6402-70

Заводской номер: 12.65Г.05 Количество на модель: 12

12.65Г.05

12

15

Номер детали на чертеже:

15

Болт

Заводской номер: M12-6gx25.88.35.016 Количество на модель: 4

M12-6gx25.88.35.016

4

17

Номер детали на чертеже:

17

Кольцо Т24-4612055

Заводской номер: 85.31.142 Количество на модель: 1

85.31.142

1

18

Номер детали на чертеже:

18

Рессора

Заводской номер: 85.31.112А Количество на модель: 1

85.31.112А

1

047217

85.31.112А

Код: 047217

Артикул: 85.31.112А,

Производитель:

19

Номер детали на чертеже:

19

Прокладка

Заводской номер: 77.31.104 Количество на модель: 1

77.31.104

1

20

Номер детали на чертеже:

20

Шайба

Заводской номер: 74.31.107-1 Количество на модель: 1

74.31.107-1

1

21

Номер детали на чертеже:

21

Гайка цанговая

Заводской номер: 85.31.017 Количество на модель: 1

85.31.017

1

22

Номер детали на чертеже:

22

Втулка конусная

Заводской номер: 77.31.116-3 Количество на модель: 1

77.31.116-3

1

23

Номер детали на чертеже:

23

Гайка цанговая

Заводской номер: 77.31.118 Количество на модель: 1

77.31.118

1

24

Номер детали на чертеже:

24

Шайба ГОСТ 6402-70

Заводской номер: 16.65Г.05 Количество на модель: 1

16.65Г.05

1

25

Номер детали на чертеже:

25

Болт

Заводской номер: M16x1,5.6gx65.88.35.016 Количество на модель: 1

M16x1,5.6gx65.88.35.016

1

26

Номер детали на чертеже:

26

Болт

Заводской номер: M12-6gx30.88.35.016 Количество на модель: 4

M12-6gx30.88.35.016

4

27

Номер детали на чертеже:

27

Крышка

Заводской номер: 77.31.103А Количество на модель: 1

77.31.103А

1

28

Номер детали на чертеже:

28

Крышка

Заводской номер: 77.31.10ЗА-10 Количество на модель: 1

77.31.10ЗА-10

1

29

Номер детали на чертеже:

29

Каток опорный

Заводской номер: 100.31.025 Количество на модель: 2

100.31.025

2

30

Номер детали на чертеже:

30

Кольцо

Заводской номер: 080-086-36-2-2 Количество на модель: 4

080-086-36-2-2

4

896315

БЕЛАРУСЬРЕЗИНОТЕХНИКА

080-086-36-2-2

Код: 896315

Артикул: 080-086-36-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

31

Номер детали на чертеже:

31

Болт

Заводской номер: 12-6gx35.88.35.016 Количество на модель: 8

12-6gx35.88.35.016

8

32

Номер детали на чертеже:

32

Кольцо стопорное

Заводской номер: А11.00.106 Количество на модель: 2

А11.00.106

2

33

Номер детали на чертеже:

33

Корпус уплотнения

Заводской номер: 85.31.026 Количество на модель: 2

85.31.026

2

34

Номер детали на чертеже:

34

Корпус уплотнения

Заводской номер: 85.31.026-10 Количество на модель: 2

85.31.026-10

2

35

Номер детали на чертеже:

35

Кольцо уплотнительное

Заводской номер: А11.00.102 Количество на модель: 2

А11.00.102

2

36

Номер детали на чертеже:

36

Кольцо

Заводской номер: А11.00.103 Количество на модель: 2

А11.00.103

2

37

Номер детали на чертеже:

37

Шайба РТМ-А23.1.11-79

Заводской номер: А11.00.104 Количество на модель: 2

А11.00.104

2

38

Номер детали на чертеже:

38

Пружина

Заводской номер: А11.00.105 Количество на модель: 2

А11.00.105

2

39

Номер детали на чертеже:

39

Корпус уплотнения

Заводской номер: 85.31.133 Количество на модель: 2

85.31.133

2

40

Номер детали на чертеже:

40

Корпус уплотнения

Заводской номер: 85.31.133-01 Количество на модель: 2

85.31.133-01

2

41

Номер детали на чертеже:

41

Корпус уплотнения

Заводской номер: 85.31.140 Количество на модель: 2

85.31.140

2

42

Номер детали на чертеже:

42

Корпус уплотнения

Заводской номер: 85.31.133-10 Количество на модель: 2

85.31.133-10

2

43

Номер детали на чертеже:

43

Корпус уплотнения (поз. 34)

Заводской номер: 85.31.63-11 Количество на модель: 2

85.31.63-11

2

44

Номер детали на чертеже:

44

Корпус уплотнения

Заводской номер: 85.31.140-10 Количество на модель: 2

85.31.140-10

2

45

Номер детали на чертеже:

45

Корпус уплотнения

Заводской номер: 85.31.133-20 Количество на модель: 2

85.31.133-20

2

46

Номер детали на чертеже:

46

Корпус уплотнения

Заводской номер: 85.31.133-21 Количество на модель: 2

85.31.133-21

2

47

Номер детали на чертеже:

47

Корпус уплотнения

Заводской номер: 85.31.140-20 Количество на модель: 2

85.31.140-20

2

48

Номер детали на чертеже:

48

Корпус уплотнения

Заводской номер: 85.31.026-20 Количество на модель: 2

85.31.026-20

2

49

Номер детали на чертеже:

49

Болт

Заводской номер: 12-6gx35.88.35.029 Количество на модель: 8

12-6gx35.88.35.029

8

50

Номер детали на чертеже:

50

Каток опорный

Заводской номер: 100.31.024 Количество на модель: 2

100.31.024

2

51

Номер детали на чертеже:

51

Каток опорный

Заводской номер: 100.31.025-01 Количество на модель: 2

100.31.025-01

2

52

Номер детали на чертеже:

52

Каток опорный

Заводской номер: 100.31.024-10 Количество на модель: 2

100.31.024-10

2

53

Номер детали на чертеже:

53

Каток опорный

Заводской номер: 100.31.025-11 Количество на модель: 2

100.31.025-11

2

54

Номер детали на чертеже:

54

Каток опорный

Заводской номер: 100.31.024-20 Количество на модель: 2

100.31.024-20

2

55

Номер детали на чертеже:

55

Каток опорный

Заводской номер: 100.31.025-21 Количество на модель: 2

100.31.025-21

2

56

Номер детали на чертеже:

56

Крышка

Заводской номер: 77.31.103А-20 Количество на модель: 1

77.31.103А-20

1

57

Номер детали на чертеже:

57

Болт

Заводской номер: M12-6gx30.88.35.029 Количество на модель: 4

M12-6gx30.88.35.029

4

58

Номер детали на чертеже:

58

Болт

Заводской номер: M12-6gx25.88.35.029 Количество на модель: 4

M12-6gx25.88.35.029

4

59

Номер детали на чертеже:

59

Шайба стопорная

Заводской номер: 85.31.120-21 Количество на модель: 2

85.31.120-21

2

Установка подножки 100.31.030 ВТ-100Д Каретка подвески 100.31.010 (2) ВТ-100Д

Вернуться в раздел каталога
