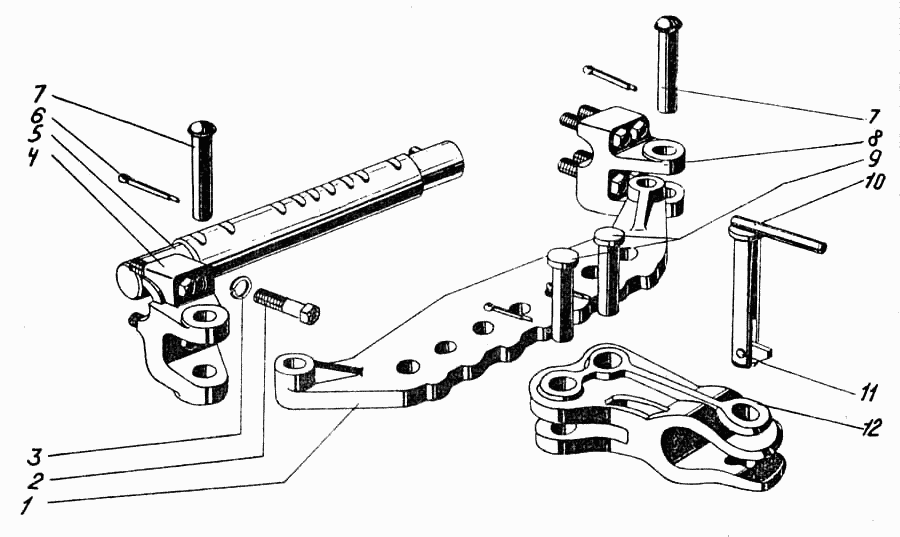

Устройство прицепное ДТ-75МВ. Каталог 2002г.

Установка сцепки СА-2 ДТ-75МВ Вал отбора мощности ДТ-75МВ

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Палец

Заводской номер: 54.35.408-1А Количество на модель: 2
54.35.408-1А
2

Номер детали на чертеже:

Прицепное устройство

Заводской номер: 77.35.001 Количество на модель:
77.35.001
1

Номер детали на чертеже:

1

Скоба прицепная

Заводской номер: 77.35.103-2 Количество на модель: 1
77.35.103-2
1
2

Номер детали на чертеже:

2

Болт М22х 1,5х85. 88. 40х.016 ГОСТ 7795-70

Заводской номер: Болт М22х 1,5х85. 88. 40х.016 ГОСТ 7795-70 Количество на модель:
Болт М22х 1,5х85. 88. 40х.016 ГОСТ 7795-70
3

Номер детали на чертеже:

3

Шайба 22 65Г 05 ГОСТ 6402-70

Заводской номер: Шайба 22 65Г 05 ГОСТ 6402-70 Количество на модель: 8
Шайба 22 65Г 05 ГОСТ 6402-70
8
4

Номер детали на чертеже:

4

Бугель левый

Заводской номер: 77.35.101-2 Количество на модель: 1
77.35.101-2
1
5

Номер детали на чертеже:

5

Ось со штифтом

Заводской номер: 77.60.038-1 Количество на модель: 1
77.60.038-1
1
6

Номер детали на чертеже:

6

Шплинт 8х50 ГОСТ 397-79

Заводской номер: Шплинт 8х50 ГОСТ 397-79 Количество на модель: 4
Шплинт 8х50 ГОСТ 397-79
4
8

Номер детали на чертеже:

8

Бугель правый

Заводской номер: 77.35.102-2 Количество на модель: 1
77.35.102-2
1
9

Номер детали на чертеже:

9

Палец скобы упряжной

Заводской номер: А35-2А Количество на модель:
А35-2А
10

Номер детали на чертеже:

10

Шкворень

Заводской номер: 77.35.011-1 Количество на модель: 1
77.35.011-1
1
11

Номер детали на чертеже:

11

Заклепка 8х22.01 ГОСТ 10300-68

Заводской номер: Заклепка 8х22.01 ГОСТ 10300-68 Количество на модель: 1
Заклепка 8х22.01 ГОСТ 10300-68
1
12

Номер детали на чертеже:

12

Вилка

Заводской номер: 77.35.104-1 Количество на модель: 1
77.35.104-1
1
