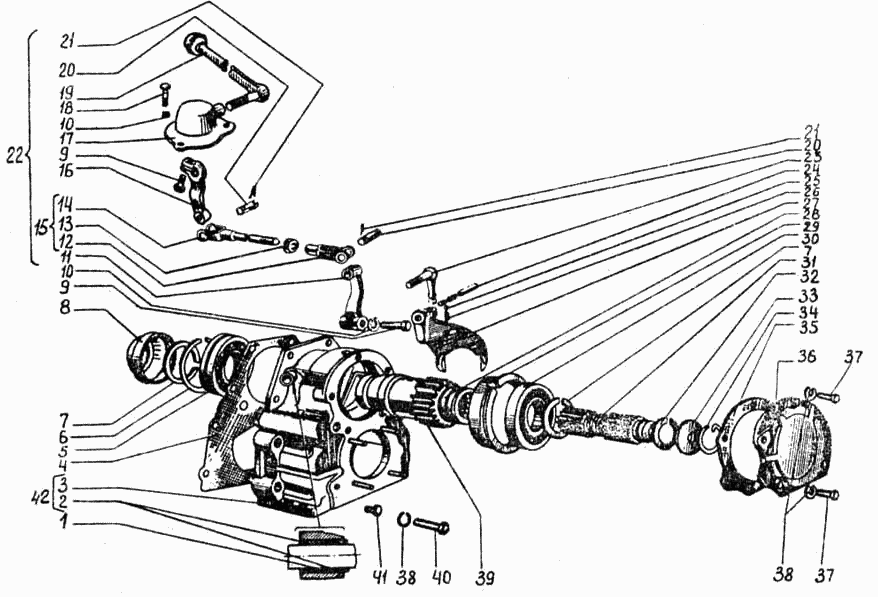

Вал отбора мощности ДТ-75МВ. Каталог 2002г.

Устройство прицепное ДТ-75МВ Вал отбора мощности. Вал ведомый ДТ-75МВ

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Вал отбора мощности

Заводской номер: 78.41.001 Количество на модель: 1
78.41.001
1
1

Номер детали на чертеже:

1

Кольцо

Заводской номер: 77.41.345 Количество на модель: 1
77.41.345
1
2

Номер детали на чертеже:

2

Втулка

Заводской номер: 77.41.302-2 Количество на модель: 2
77.41.302-2
2
3

Номер детали на чертеже:

3

Корпус

Заводской номер: 77.41.301-1 Количество на модель: 7
77.41.301-1
7
4

Номер детали на чертеже:

4

Прокладка корпуса ВОМ

Заводской номер: 77.41.334А Количество на модель: 1
77.41.334А
1
5

Номер детали на чертеже:

5

Подшипник (65х120х23)

Заводской номер: 50213 ГОСТ 2893-73 Количество на модель: 1
50213 ГОСТ 2893-73
1
6

Номер детали на чертеже:

6

Кольцо пружинное упорное

Заводской номер: 77.41.189А Количество на модель: 1
77.41.189А
1
7

Номер детали на чертеже:

7

Кольцо ГОСТ 13940-68

Заводской номер: 2В65 Количество на модель: 1
2В65
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 77.41.360 Количество на модель: 1
77.41.360
1
9

Номер детали на чертеже:

9

Болт М10.6gх38.58.016 ГОСТ 7796-70

Заводской номер: Болт М10.6gх38.58.016 ГОСТ 7796-70 Количество на модель: 1
Болт М10.6gх38.58.016 ГОСТ 7796-70
1
10

Номер детали на чертеже:

10

Шайба 10.65Г.05 ГОСТ 6402-70

Заводской номер: Шайба 10.65Г.05 ГОСТ 6402-70 Количество на модель: 3
Шайба 10.65Г.05 ГОСТ 6402-70
3
11

Номер детали на чертеже:

11

Рычаг переключения

Заводской номер: 77.41.338 Количество на модель: 1
77.41.338
1
12

Номер детали на чертеже:

12

Вилка

Заводской номер: А40-17 Количество на модель: 11
А40-17
11
13

Номер детали на чертеже:

13

Гайка М12х1,25.8 - 016 ГОСТ 5916-70

Заводской номер: Гайка М12х1,25.8 - 016 ГОСТ 5916-70 Количество на модель: 1
Гайка М12х1,25.8 - 016 ГОСТ 5916-70
1
14

Номер детали на чертеже:

14

Тяга с вилкой

Заводской номер: 78.41.013 Количество на модель: 1
78.41.013
1
15

Номер детали на чертеже:

15

Тяга с вилкой

Заводской номер: 78.41.012 Количество на модель: 1
78.41.012
1
16

Номер детали на чертеже:

16

Рычаг

Заводской номер: 78.41.501 Количество на модель: 1
78.41.501
1
17

Номер детали на чертеже:

17

Крышка в сборе

Заводской номер: К77.41.044 Количество на модель: 1
К77.41.044
1
18

Номер детали на чертеже:

18

Болт М10.6gх20.58.016 ГОСТ 7796-70

Заводской номер: Болт М10.6gх20.58.016 ГОСТ 7796-70 Количество на модель: 3
Болт М10.6gх20.58.016 ГОСТ 7796-70
3
19

Номер детали на чертеже:

19

Валик управления в сборе

Заводской номер: К77.41.042 Количество на модель:
К77.41.042
20

Номер детали на чертеже:

20

Палец

Заводской номер: А40-18-01 Количество на модель: 1
А40-18-01
1
21

Номер детали на чертеже:

21

Шплинт 4х22 ГОСТ 397-79

Заводской номер: Шплинт 4х22 ГОСТ 397-79 Количество на модель: 2
Шплинт 4х22 ГОСТ 397-79
2
22

Номер детали на чертеже:

22

Управление

Заводской номер: 78.41.011 Количество на модель: 1
78.41.011
1
23

Номер детали на чертеже:

23

Рычаг вилки в сборе

Заводской номер: 77.41.033-1 Количество на модель: 1
77.41.033-1
1
24

Номер детали на чертеже:

24

Валик переключения

Заводской номер: 77.41.339-2 Количество на модель: 1
77.41.339-2
1
25

Номер детали на чертеже:

25

Шарик ГОСТ 3722-60

Заводской номер: БV.5.081 мм Количество на модель: 1
БV.5.081 мм
1
26

Номер детали на чертеже:

26

Пружина

Заводской номер: 77.41315 Количество на модель: 1
77.41315
1
27

Номер детали на чертеже:

27

Вилка переключения

Заводской номер: 77.41.032-1 Количество на модель: 1
77.41.032-1
1
28

Номер детали на чертеже:

28

Шестерня ведущая (540 об/мин.)

Заводской номер: 77.41.363 Количество на модель: 1
77.41.363
1
29

Номер детали на чертеже:

29

Стакан подшипника верхний

Заводской номер: 77.41.329-1 Количество на модель: 1
77.41.329-1
1
30

Номер детали на чертеже:

30

Подшипник (65х20х23) ГОСТ 8328-75

Заводской номер: 60-2213КМ Количество на модель: 1
60-2213КМ
1
31

Номер детали на чертеже:

31

Вал ведущий

Заводской номер: 77.41.325-1 Количество на модель: 1
77.41.325-1
1
32

Номер детали на чертеже:

32

Кольцо ГОСТ 13940-68

Заводской номер: 2В35 Количество на модель: 1
2В35
1
33

Номер детали на чертеже:

33

Шайба упорная ведущего вала

Заводской номер: 77.41.326-1 Количество на модель: 1
77.41.326-1
1
34

Номер детали на чертеже:

34

Кольцо запорное ведущего вала

Заводской номер: 77.41.337А Количество на модель: 1
77.41.337А
1
35

Номер детали на чертеже:

35

Прокладка

Заводской номер: 77.41.332-1 Количество на модель: 1
77.41.332-1
1
36

Номер детали на чертеже:

36

Крышка подшипника верхняя

Заводской номер: 77.41.034-2 Количество на модель: 1
77.41.034-2
1
37

Номер детали на чертеже:

37

Болт М12.6gх35.58.016 ГОСТ 7796-70

Заводской номер: Болт М12.6gх35.58.016 ГОСТ 7796-70 Количество на модель: 5
Болт М12.6gх35.58.016 ГОСТ 7796-70
5
38

Номер детали на чертеже:

38

Шайба 10.65г.05 ГОСТ 6402-70

Заводской номер: Шайба 10.65г.05 ГОСТ 6402-70 Количество на модель: 8
Шайба 10.65г.05 ГОСТ 6402-70
8
39

Номер детали на чертеже:

39

Шестерня ведущая (1000 об/мин.)

Заводской номер: 77.41.365 Количество на модель: 1
77.41.365
1
40

Номер детали на чертеже:

40

Болт М12.6gх70.58.016 ГОСТ 7796-70

Заводской номер: Болт М12.6gх70.58.016 ГОСТ 7796-70 Количество на модель: 4
Болт М12.6gх70.58.016 ГОСТ 7796-70
4
41

Номер детали на чертеже:

41

Пробка КГ 1/8"-3

Заводской номер: Пробка КГ 1/8"-3 Количество на модель: 1
Пробка КГ 1/8"-3
1
42

Номер детали на чертеже:

42

Корпус со втулками

Заводской номер: 77.41.048 Количество на модель: 1
77.41.048
1
