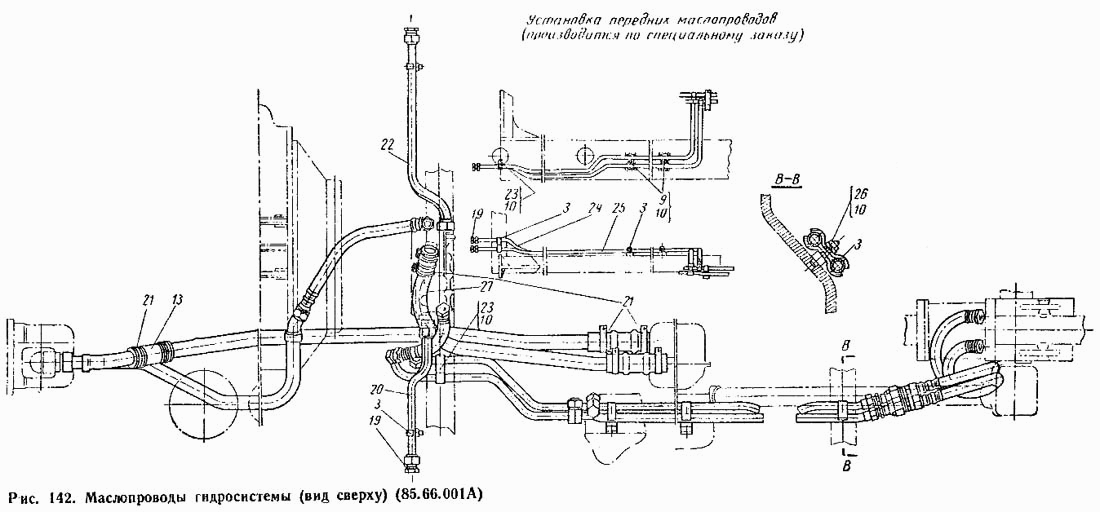

Маслопроводы гидросистемы (вид сверху) (85.66.001А) ДТ-75М. Каталог 1996г.

Маслопроводы гидросистемы (вид сбоку) (85.66.001А) ДТ-75М Узлы и детали маслопроводов гидросистемы ДТ-75М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Маслопроводы гидросистемы

Заводской номер: 85.66.001А Количество на модель: 1
85.66.001А
1
3

Номер детали на чертеже:

3

Планка прижимная

Заводской номер: 77.66.119А Количество на модель: 12
77.66.119А
12
9

Номер детали на чертеже:

9

Болт М10Х30, ГОСТ 7796-62

Заводской номер: Болт М10Х30 Количество на модель: 6
Болт М10Х30
6
10

Номер детали на чертеже:

10

Шайба пружинная 10Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 10Н Количество на модель: 9
Шайба пружинная 10Н
9
19

Номер детали на чертеже:

19

Заглушка

Заводской номер: 54.54.124 Количество на модель: 6
54.54.124
6
21

Номер детали на чертеже:

21

Хомутики стяжные винтовые

Заводской номер: ХСВ-43 Количество на модель: 8
ХСВ-43
8
22

Номер детали на чертеже:

22

Маслопровод правый в сборе

Заводской номер: 77.66.017 Количество на модель: 2
77.66.017
2
23

Номер детали на чертеже:

23

Болт М10Х35, ГОСТ 7796-62

Заводской номер: Болт М10Х35 Количество на модель: 2
Болт М10Х35
2
25

Номер детали на чертеже:

25

Трубка отводная левая в сборе

Заводской номер: 77.66.028-2 Количество на модель: 1
77.66.028-2
1
26

Номер детали на чертеже:

26

Гайка М10, ГОСТ 5915-62

Заводской номер: Гайка М10 Количество на модель: 4
Гайка М10
4
27

Номер детали на чертеже:

27

Труба сливная

Заводской номер: 77.66.111 Количество на модель: 1
77.66.111
1
