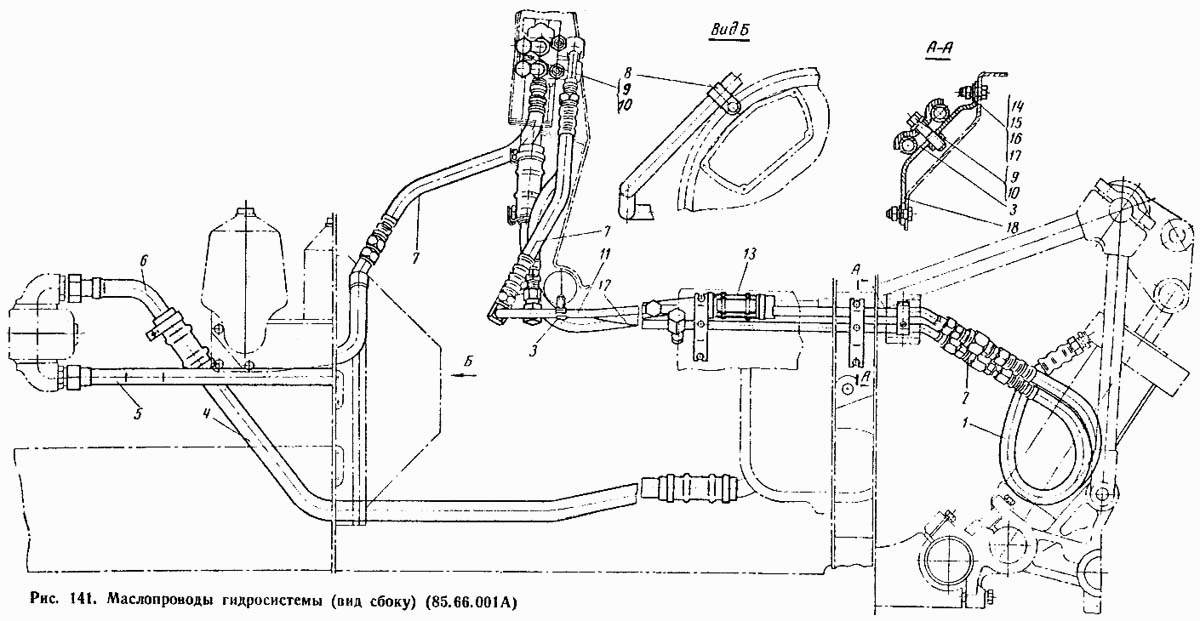

Маслопроводы гидросистемы (вид сбоку) (85.66.001А) ДТ-75М. Каталог 1996г.

Детали распределителя ДТ-75М Маслопроводы гидросистемы (вид сверху) (85.66.001А) ДТ-75М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: НШ46-0505037 Количество на модель: 2
НШ46-0505037
2

Номер детали на чертеже:

Маслопроводы гидросистемы

Заводской номер: 85.66.001А Количество на модель: 1
85.66.001А
1

Номер детали на чертеже:

Шайба 10, ГОСТ 11371-65

Заводской номер: Шайба 10 Количество на модель: 1
Шайба 10
1
2

Номер детали на чертеже:

2

Запорное устройство в сборе (Ф16)

Заводской номер: А60/75-4616320 Количество на модель: 2
А60/75-4616320
2
3

Номер детали на чертеже:

3

Планка прижимная

Заводской номер: 77.66.119А Количество на модель: 12
77.66.119А
12
4

Номер детали на чертеже:

4

Труба заборная задняя

Заводской номер: 85.66.106 Количество на модель: 1
85.66.106
1
5

Номер детали на чертеже:

5

Маслопровод от насоса к распределителю в сборе

Заводской номер: 85.66-011-3 Количество на модель: 1
85.66-011-3
1
8

Номер детали на чертеже:

8

Скоба

Заводской номер: 85.66.103 Количество на модель: 1
85.66.103
1
9

Номер детали на чертеже:

9

Болт М10Х30, ГОСТ 7796-62

Заводской номер: Болт М10Х30 Количество на модель: 6
Болт М10Х30
6
10

Номер детали на чертеже:

10

Шайба пружинная 10Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 10Н Количество на модель: 9
Шайба пружинная 10Н
9
11

Номер детали на чертеже:

11

Маслопровод верхний в сборе

Заводской номер: 77.66.026А Количество на модель: 1
77.66.026А
1
12

Номер детали на чертеже:

12

Маслопровод нижний в сборе

Заводской номер: 77.66.027А Количество на модель: 1
77.66.027А
1
14

Номер детали на чертеже:

14

Болт М8Х20, ГОСТ 7796-62

Заводской номер: Болт М8Х20 Количество на модель: 4
Болт М8Х20
4
15

Номер детали на чертеже:

15

Гайка М8, ГОСТ 5915-62

Заводской номер: Гайка М8 Количество на модель: 4
Гайка М8
4
16

Номер детали на чертеже:

16

Шайба 8, ГОСТ 11371-65

Заводской номер: Шайба 8 Количество на модель: 4
Шайба 8
4
17

Номер детали на чертеже:

17

Шайба пружинная 8Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 8Н Количество на модель: 4
Шайба пружинная 8Н
4
18

Номер детали на чертеже:

18

Кронштейн в сборе

Заводской номер: 77.66.021 Количество на модель: 2
77.66.021
2
24

Номер детали на чертеже:

24

Трубка отводная правая в сборе

Заводской номер: 77.66.029-2 Количество на модель: 1
77.66.029-2
1
