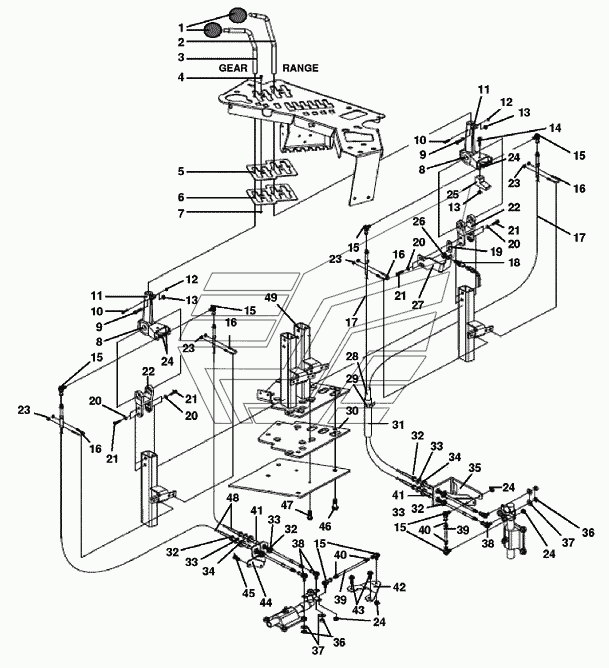

8OPC03b Панель рычажного механизма переключения Versatile серии HHT. Каталог 2008г.

8OPC03a Справочник пульта гидравлики Versatile серии HHT 8OPC03c Пульт контроля расхода Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг переключения (красный)

Заводской номер: 9706938 Количество на модель: 2
9706938
2
2

Номер детали на чертеже:

2

Рычаг HHP L4WD

Заводской номер: 86033064 Количество на модель: 1
86033064
1
3

Номер детали на чертеже:

3

Рычаг переключения передач HHP L4WD

Заводской номер: 86033063 Количество на модель: 1
86033063
1
4

Номер детали на чертеже:

4

Винт №10x3.8

Заводской номер: V84360 Количество на модель: 4
V84360
4
5

Номер детали на чертеже:

5

Накладка пластины переключателя передач

Заводской номер: 86018620 Количество на модель: 1
86018620
1
6

Номер детали на чертеже:

6

Накладка пластины переключателя передач

Заводской номер: 86018627 Количество на модель: 1
86018627
1
7

Номер детали на чертеже:

7

Гайка M6 Cl-8 Pl

Заводской номер: 9804276 Количество на модель: 4
9804276
4
8

Номер детали на чертеже:

8

Узел

Заводской номер: 86017944 Количество на модель: 2
86017944
2
9

Номер детали на чертеже:

9

Болт шестигранный FLG M 8x25 8.8PL

Заводской номер: 9671714 Количество на модель: 2
9671714
2
10

Номер детали на чертеже:

10

Болт M5х40мм

Заводской номер: 86025725 Количество на модель: 2
86025725
2
11

Номер детали на чертеже:

11

Верхняя вилка

Заводской номер: 86017936 Количество на модель: 2
86017936
2
12

Номер детали на чертеже:

12

Контргайка М5

Заводской номер: 86511996 Количество на модель: 2
86511996
2
13

Номер детали на чертеже:

13

Гайка M8 Cl-8 Pl

Заводской номер: 9804277 Количество на модель: 3
9804277
3
14

Номер детали на чертеже:

14

Болт M8x60мм Cl-8.8 Pl

Заводской номер: 120061 Количество на модель: 1
120061
1
15

Номер детали на чертеже:

15

Шаровый наконечник 5/16

Заводской номер: 86020205 Количество на модель: 8
86020205
8
16

Номер детали на чертеже:

16

U-образный болт 0.25X25.40X14.22X16.0

Заводской номер: 86019053 Количество на модель: 4
86019053
4
17

Номер детали на чертеже:

17

Трос 5/16-24 Unf-2A, длина 2100мм

Заводской номер: 86032533 Количество на модель: 2
86032533
2
18

Номер детали на чертеже:

18

Наконечник выключателя блокировки

Заводской номер: 86031605 Количество на модель: 1
86031605
1
19

Номер детали на чертеже:

19

Кронштейн, толщина 0.075dm

Заводской номер: 86035778 Количество на модель: 1
86035778
1
20

Номер детали на чертеже:

20

Шайба 0.469X0.750X0.095 HDN

Заводской номер: 9790555 Количество на модель: 8
9790555
8
21

Номер детали на чертеже:

21

Болт шестигранный 0.44x1.25GR8 PL

Заводской номер: 86505834 Количество на модель: 8
86505834
8
22

Номер детали на чертеже:

22

Нижняя вилка

Заводской номер: 86017935 Количество на модель: 2
86017935
2
23

Номер детали на чертеже:

23

Гайка G5 1/4dm-20

Заводской номер: 9626558 Количество на модель: 8
9626558
8
24

Номер детали на чертеже:

24

Контргайка стальная 0.313NF GRBPL

Заводской номер: 86531356 Количество на модель: 8
86531356
8
25

Номер детали на чертеже:

25

Фиксатор переключателя

Заводской номер: 86035764 Количество на модель: 1
86035764
1
25

Номер детали на чертеже:

25

Фиксатор переключателя

Заводской номер: 86033112 Количество на модель: 1
86033112
1
25

Номер детали на чертеже:

25

Кронштейн крепления кабеля

Заводской номер: 86029302 Количество на модель: 1
86029302
1
26

Номер детали на чертеже:

26

Гайка 0.56Unf Gr-2 Pl

Заводской номер: 87310 Количество на модель: 1
87310
1
27

Номер детали на чертеже:

27

Кронштейн переключателя

Заводской номер: 86033107 Количество на модель: 1
86033107
1
27

Номер детали на чертеже:

27

Кронштейн

Заводской номер: 86035765 Количество на модель: 1
86035765
1
28

Номер детали на чертеже:

28

Изолирующая трубка, длина 44,0

Заводской номер: 86012470 Количество на модель: 1
86012470
1
29

Номер детали на чертеже:

29

Накладка соединительная, нейлоновая, регулируемая

Заводской номер: 2747 Количество на модель: AR
2747
AR
30

Номер детали на чертеже:

30

Уплотняющая пластина

Заводской номер: 86017942 Количество на модель: 1
86017942
1
31

Номер детали на чертеже:

31

Защитный рукав, ширина 92мм, длина 700мм, нейлон

Заводской номер: 9707360 Количество на модель: 1
9707360
1
32

Номер детали на чертеже:

32

Гайка M18 Gr-8 Cl-4

Заводской номер: 86020476 Количество на модель: 8
86020476
8
33

Номер детали на чертеже:

33

Шайба специальная 19.5MM

Заводской номер: 86012106 Количество на модель: 8
86012106
8
34

Номер детали на чертеже:

34

Уплотняющее кольцо, внутр. o 1,00, 1/4GT, внеш. o

Заводской номер: 86528128 Количество на модель: 4
86528128
4
36

Номер детали на чертеже:

36

Контргайка с нейлоновой вставкой 0.375NF GR5PL

Заводской номер: 86020409 Количество на модель: 4
86020409
4
37

Номер детали на чертеже:

37

Шайба 10.00х15.80х1.14

Заводской номер: 9672981 Количество на модель: 4
9672981
4
38

Номер детали на чертеже:

38

Специальный наконечник с шипом

Заводской номер: 86018875 Количество на модель: 4
86018875
4
39

Номер детали на чертеже:

39

Поворотный рычаг

Заводской номер: 86018138 Количество на модель: 2
86018138
2
40

Номер детали на чертеже:

40

Гайка 5/16 Pl

Заводской номер: 87307 Количество на модель: 4
87307
4
41

Номер детали на чертеже:

41

Прокладка компрессора

Заводской номер: 86017980 Количество на модель: 4
86017980
4
42

Номер детали на чертеже:

42

Кронштейн шарнира

Заводской номер: 86029299 Количество на модель: 1
86029299
1
43

Номер детали на чертеже:

43

Болт M12x40 Cl-8.8

Заводской номер: 9804268 Количество на модель: 2
9804268
2
44

Номер детали на чертеже:

44

Кронштейн

Заводской номер: 86035805 Количество на модель: 1
86035805
1
45

Номер детали на чертеже:

45

Гайка M12х1.75

Заводской номер: 9706685 Количество на модель: 2
9706685
2
46

Номер детали на чертеже:

46

Болт M10x30 Cl-8.8

Заводской номер: 9804262 Количество на модель: 4
9804262
4
47

Номер детали на чертеже:

47

Болт M6х20мм

Заводской номер: 412356 Количество на модель: 2
412356
2
48

Номер детали на чертеже:

48

Трос рычага коробки передач

Заводской номер: 86034107 Количество на модель: 2
86034107
2
49

Номер детали на чертеже:

49

Кронштейн

Заводской номер: 86032370 Количество на модель: 1
86032370
1
