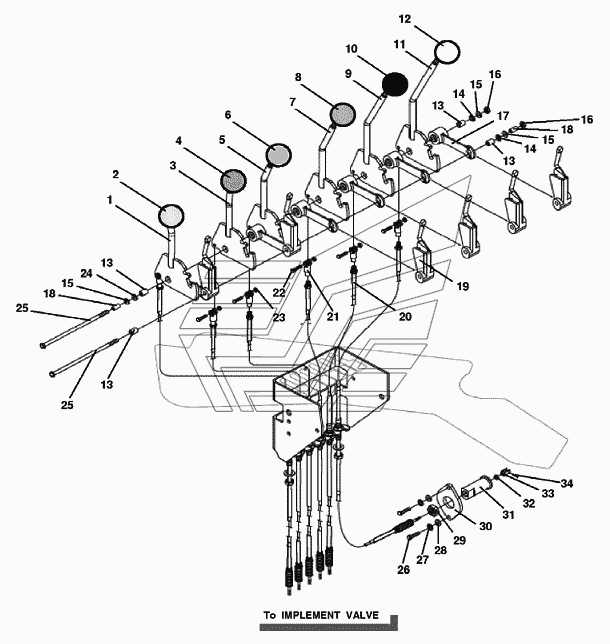

8OPC03a Справочник пульта гидравлики Versatile серии HHT. Каталог 2008г.

8OPC03 Пульт правой стороны Versatile серии HHT 8OPC03b Панель рычажного механизма переключения Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг гидрораспределителя, 1 секция

Заводской номер: 86033321 Количество на модель: 1
86033321
1
2

Номер детали на чертеже:

2

Головка рычага зеленая

Заводской номер: 86001123 Количество на модель: 1
86001123
1
3

Номер детали на чертеже:

3

Рычаг гидрораспределителя, 2 секция

Заводской номер: 86033322 Количество на модель: 1
86033322
1
4

Номер детали на чертеже:

4

Рукоятка

Заводской номер: 9672785 Количество на модель: 1
9672785
1
5

Номер детали на чертеже:

5

Рычаг гидрораспределителя, 3 секция

Заводской номер: 86033323 Количество на модель: 1
86033323
1
6

Номер детали на чертеже:

6

Рукоятка

Заводской номер: 9672786 Количество на модель: 1
9672786
1
7

Номер детали на чертеже:

7

Рычаг гидрораспределителя, 4 секция

Заводской номер: 86033324 Количество на модель: 1
86033324
1
8

Номер детали на чертеже:

8

Рукоятка

Заводской номер: 9673057 Количество на модель: 1
9673057
1
9

Номер детали на чертеже:

9

Рычаг гидрораспределителя, 5 секция

Заводской номер: 86033325 Количество на модель: 1
86033325
1
10

Номер детали на чертеже:

10

Рукоятка

Заводской номер: 86014234 Количество на модель: 1
86014234
1
11

Номер детали на чертеже:

11

Рычаг гидрораспределителя, 6 секция

Заводской номер: 86033326 Количество на модель: 1
86033326
1
12

Номер детали на чертеже:

12

Кнопка

Заводской номер: 86032987 Количество на модель: 1
86032987
1
13

Номер детали на чертеже:

13

Втулка, нейлон HHP L4wd

Заводской номер: 86033381 Количество на модель: 4
86033381
4
14

Номер детали на чертеже:

14

Шайба 0.375

Заводской номер: 9672659 Количество на модель: 2
9672659
2
15

Номер детали на чертеже:

15

Шайба Sae 0.380 Pl, сталь

Заводской номер: 87016 Количество на модель: 3
87016
3
16

Номер детали на чертеже:

16

Контргайка 0.38NC GR5 PL

Заводской номер: 80463 Количество на модель: 2
80463
2
17

Номер детали на чертеже:

17

Пластина

Заводской номер: 9705879 Количество на модель: 6
9705879
6
18

Номер детали на чертеже:

18

Втулка 0.376 внутр. диам., 0.626 внешн. диам., 0.6

Заводской номер: 86034424 Количество на модель: 2
86034424
2
19

Номер детали на чертеже:

19

Рычаг блокировки

Заводской номер: 9705881 Количество на модель: 6
9705881
6
20

Номер детали на чертеже:

20

Жгут электрический, ННР

Заводской номер: 86032673 Количество на модель: 6
86032673
6
21

Номер детали на чертеже:

21

Вилка троса 1/4 28UNF

Заводской номер: 9705847 Количество на модель: 6
9705847
6
22

Номер детали на чертеже:

22

Болт шестигранный 0.25x0.88GR5 PL

Заводской номер: 86533411 Количество на модель: 6
86533411
6
23

Номер детали на чертеже:

23

Контргайка 1/4dm-0.20

Заводской номер: 86532 Количество на модель: 6
86532
6
24

Номер детали на чертеже:

24

Шайба 0.406X1.625X0.083 PL

Заводской номер: 86050295 Количество на модель: 1
86050295
1
25

Номер детали на чертеже:

25

Болт 0.375x10.50 Gr-8 Pl

Заводской номер: 86033379 Количество на модель: 2
86033379
2
26

Номер детали на чертеже:

26

Нарезной болт 0.25x1.12 GR8

Заводской номер: 86019392 Количество на модель: 12
86019392
12
27

Номер детали на чертеже:

27

Шайба 0.250PL

Заводской номер: 80682 Количество на модель: 12
80682
12
28

Номер детали на чертеже:

28

Шайба 0.312x0.734x0.065 Pl, сталь

Заводской номер: 80701 Количество на модель: 12
80701
12
29

Номер детали на чертеже:

29

Гайка 0.75UNF GR2 PL

Заводской номер: 87313 Количество на модель: 6
87313
6
30

Номер детали на чертеже:

30

Фланец, алюминиевый

Заводской номер: 9700572 Количество на модель: 6
9700572
6
31

Номер детали на чертеже:

31

Электромуфта

Заводской номер: 86019409 Количество на модель: 6
86019409
6
32

Номер детали на чертеже:

32

Контргайка 0.25 GR5 PL

Заводской номер: 86511183 Количество на модель: 6
86511183
6
33

Номер детали на чертеже:

33

Вилка, замыкаемая болтом

Заводской номер: 86019394 Количество на модель: 6
86019394
6
34

Номер детали на чертеже:

34

Пружинный штифт, диметр 6,длина 20.00

Заводской номер: 86019393 Количество на модель: 6
86019393
6
