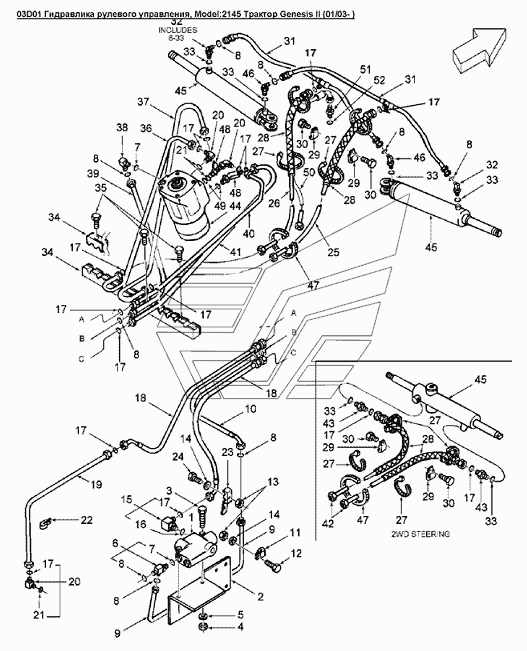

03D01 Гидравлика рулевого управления Versatile серии GENESIS. Каталог 2008г.

03C01 Карданный вал и корпус Versatile серии GENESIS 03E01 Двигатель рулевого управления Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Клапан рулевого управления FWD

Заводской номер: 86027528 Количество на модель: 1
86027528
1
1

Номер детали на чертеже:

1

Клапан рулевого управления

Заводской номер: 9821382 Количество на модель: 1
9821382
1
2

Номер детали на чертеже:

2

Кронштейн клапана

Заводской номер: 9860062 Количество на модель: 1
9860062
1
3

Номер детали на чертеже:

3

Болт M8x1.25x80 Cl-8.8

Заводской номер: 43133 Количество на модель: 2
43133
2
4

Номер детали на чертеже:

4

Гайка M8x1.25

Заводской номер: 9706690 Количество на модель: 2
9706690
2
5

Номер детали на чертеже:

5

Шайба M8 Pl, 8.40x21.00х1.60, сталь

Заводской номер: 378243 Количество на модель: 2
378243
2
6

Номер детали на чертеже:

6

Тройник 7/16orb 11/16orfs

Заводской номер: 86023167 Количество на модель: 1
86023167
1
7

Номер детали на чертеже:

7

Кольцо уплотнительное вн. O 0.351xтолщина 0.072

Заводской номер: 165202 Количество на модель: 1
165202
1
8

Номер детали на чертеже:

8

Кольцо уплотнительное 0.364 IDX0.070 THK BUNA

Заводской номер: 9993141 Количество на модель: 9
9993141
9
9

Номер детали на чертеже:

9

Трубка рулевого усилителя

Заводской номер: 9821407 Количество на модель: 1
9821407
1
10

Номер детали на чертеже:

10

Рукав 3/8dmх560мм 100r17

Заводской номер: 86026726 Количество на модель: 1
86026726
1
10

Номер детали на чертеже:

10

Рукав 9.5x560 100R1

Заводской номер: 9840287 Количество на модель: 1
9840287
1
11

Номер детали на чертеже:

11

P-образный зажим с покрытием, o 0.38

Заводской номер: 86050346 Количество на модель: 1
86050346
1
12

Номер детали на чертеже:

12

Болт M30x1.0x20 Cl-8.8

Заводской номер: 120100 Количество на модель: 1
120100
1
13

Номер детали на чертеже:

13

Гайка M6х1.0 Cl-8

Заводской номер: 9706755 Количество на модель: 1
9706755
1
14

Номер детали на чертеже:

14

Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь

Заводской номер: 9824259 Количество на модель: 1
9824259
1
15

Номер детали на чертеже:

15

Фитинг 90°, 1 1/16orb X 13/16ofs

Заводской номер: 9845093 Количество на модель: 1
9845093
1
16

Номер детали на чертеже:

16

Кольцо уплотнительное вн. O 0.924xтолщина 0.116

Заводской номер: 167266 Количество на модель: 1
167266
1
17

Номер детали на чертеже:

17

Кольцо уплотнительное 0.489 IDX0.070 THK BUNA

Заводской номер: 9992298 Количество на модель: 14
9992298
14
18

Номер детали на чертеже:

18

Рукав 1/2dmх500мм 100r17

Заводской номер: 86026725 Количество на модель: 2
86026725
2
18

Номер детали на чертеже:

18

Рукав 12.3х500 100r2

Заводской номер: 9848766 Количество на модель: 2
9848766
2
19

Номер детали на чертеже:

19

Обратная трубка рулевого управления

Заводской номер: 9843594 Количество на модель: 1
9843594
1
20

Номер детали на чертеже:

20

Фитинг 90, 3/4orbx13/16ofs

Заводской номер: 9992307 Количество на модель: 2
9992307
2
21

Номер детали на чертеже:

21

Кольцо уплотнительное 0.644 IDX0.087 THK BUNA

Заводской номер: 128825 Количество на модель: 3
128825
3
22

Номер детали на чертеже:

22

Хомут 0.50

Заводской номер: 86010402 Количество на модель: 1
86010402
1
23

Номер детали на чертеже:

23

Фиксатор

Заводской номер: 9861131 Количество на модель: 1
9861131
1
24

Номер детали на чертеже:

24

Болт CL 8.8, M6 x 1 x 30

Заводской номер: 120101 Количество на модель: 1
120101
1
25

Номер детали на чертеже:

25

Рукав правого рулевого гидроцилиндра

Заводской номер: 86026724 Количество на модель: 1
86026724
1
26

Номер детали на чертеже:

26

Рукав левого рулевого гидроцилиндра

Заводской номер: 86026723 Количество на модель: 1
86026723
1
27

Номер детали на чертеже:

27

Соединительный трос, нейлон

Заводской номер: 263117 Количество на модель: AR
263117
AR
28

Номер детали на чертеже:

28

Защитный рукав, длина 82dm

Заводской номер: 794839 Количество на модель: 2
794839
2
28

Номер детали на чертеже:

28

Рукав внутр.диам. 40.39, длина 1000мм, нейлон

Заводской номер: 86025579 Количество на модель: 2
86025579
2
29

Номер детали на чертеже:

29

Р-образный зажим с покрытием o 0,97

Заводской номер: 86000514 Количество на модель: 2
86000514
2
29

Номер детали на чертеже:

29

Хомут 0.937

Заводской номер: 86025614 Количество на модель: 2
86025614
2
30

Номер детали на чертеже:

30

Болт M8х20 8.8Plt

Заводской номер: 120104 Количество на модель: 2
120104
2
31

Номер детали на чертеже:

31

Рукав 3/8dmx800мм 100R17

Заводской номер: 86027333 Количество на модель: 2
86027333
2
31

Номер детали на чертеже:

31

Рукав 3/8x790 100R17

Заводской номер: 86026722 Количество на модель: 2
86026722
2
32

Номер детали на чертеже:

32

Фитинг 90, 9/16orbx11/16ofs

Заводской номер: 9840543 Количество на модель: 2
9840543
2
33

Номер детали на чертеже:

33

Кольцо уплотнительное 9/16 IDX11/16 THK NITRI

Заводской номер: 9617873 Количество на модель: 6
9617873
6
34

Номер детали на чертеже:

34

Фиксатор

Заводской номер: 86507992 Количество на модель: 2
86507992
2
35

Номер детали на чертеже:

35

Болт G5 5/16dm-18x1-3/4dm

Заводской номер: 9707515 Количество на модель: 3
9707515
3
36

Номер детали на чертеже:

36

Трубка насоса дозатора левая

Заводской номер: 86026721 Количество на модель: 1
86026721
1
36

Номер детали на чертеже:

36

Трубка системы рулевого управления левая

Заводской номер: 9843579 Количество на модель: 1
9843579
1
37

Номер детали на чертеже:

37

Трубка насоса дозатора правая, сталь

Заводской номер: 86026720 Количество на модель: 1
86026720
1
37

Номер детали на чертеже:

37

Трубка системы рулевого управления правая

Заводской номер: 9843578 Количество на модель: 1
9843578
1
38

Номер детали на чертеже:

38

Фитинг 90, 7/16orb 11/16ofs

Заводской номер: 9843592 Количество на модель: 1
9843592
1
39

Номер детали на чертеже:

39

Трубка системы рулевого управления

Заводской номер: 86026719 Количество на модель: 1
86026719
1
39

Номер детали на чертеже:

39

Трубка системы рулевого управления

Заводской номер: 9843577 Количество на модель: 1
9843577
1
40

Номер детали на чертеже:

40

Обратная трубка насоса гидроусилителя руля

Заводской номер: 9821374 Количество на модель: 1
9821374
1
41

Номер детали на чертеже:

41

Напорная трубка насоса гидроусилителя руля

Заводской номер: 86026716 Количество на модель: 1
86026716
1
41

Номер детали на чертеже:

41

Напорная трубка насоса гидроусилителя руля

Заводской номер: 9821373 Количество на модель: 1
9821373
1
42

Номер детали на чертеже:

42

Рукав 12.3 x 2032 100r1

Заводской номер: 9849084 Количество на модель: 2
9849084
2
43

Номер детали на чертеже:

43

Штуцер

Заводской номер: 83985067 Количество на модель: 2
83985067
2
44

Номер детали на чертеже:

44

Агрегат рулевого управления в сборе

Заводской номер: 9849239 Количество на модель: 1
9849239
1
44

Номер детали на чертеже:

44

Насос дозатор 2WD Genesis

Заводской номер: 9821416 Количество на модель: 1
9821416
1
44

Номер детали на чертеже:

44

Насос дозатор рулевого управления

Заводской номер: 86026868 Количество на модель: 1
86026868
1
44

Номер детали на чертеже:

44

Насос дозатор Genesis

Заводской номер: 86026836 Количество на модель: 1
86026836
1
45

Номер детали на чертеже:

45

Гидроцилиндр диам. 75мм Carraro

Заводской номер: 86026865 Количество на модель: 2
86026865
2
45

Номер детали на чертеже:

45

Цилиндр рулевого управления Dia-65mm

Заводской номер: 86027155 Количество на модель: 2
86027155
2
45

Номер детали на чертеже:

45

Гидроцилиндр

Заводской номер: 86502979 Количество на модель: 1
86502979
1
45

Номер детали на чертеже:

45

Гидроцилиндр Dana

Заводской номер: 86508658 Количество на модель: 2
86508658
2
45

Номер детали на чертеже:

45

Гидроцилиндр Dana

Заводской номер: 86508659 Количество на модель: 2
86508659
2
46

Номер детали на чертеже:

46

Фитинг 45°, 9/16ORBx11/16OFS

Заводской номер: 9846661 Количество на модель: AR
9846661
AR
46

Номер детали на чертеже:

46

Фитинг 90°, Orb-9/16 Ofs-11/16

Заводской номер: 9840601 Количество на модель: 1
9840601
1
47

Номер детали на чертеже:

47

Накладка соединительная, нейлоновая, регулируемая

Заводской номер: 2747 Количество на модель: 2
2747
2
48

Номер детали на чертеже:

48

Фитинг 45°, GENESIS

Заводской номер: 86011746 Количество на модель: 1
86011746
1
48

Номер детали на чертеже:

48

Фитинг 45, 3/4orb 13/16ofs

Заводской номер: 86512032 Количество на модель: 2
86512032
2
50

Номер детали на чертеже:

50

Рукав 9.65x4150мм SAE 100R6

Заводской номер: 86024663 Количество на модель: 1
86024663
1
51

Номер детали на чертеже:

51

Адаптер M14ORB x 1-1/16OFS

Заводской номер: 86025586 Количество на модель: 1
86025586
1
52

Номер детали на чертеже:

52

Уплотнительное кольцо

Заводской номер: 14437785 Количество на модель: 1
14437785
1
