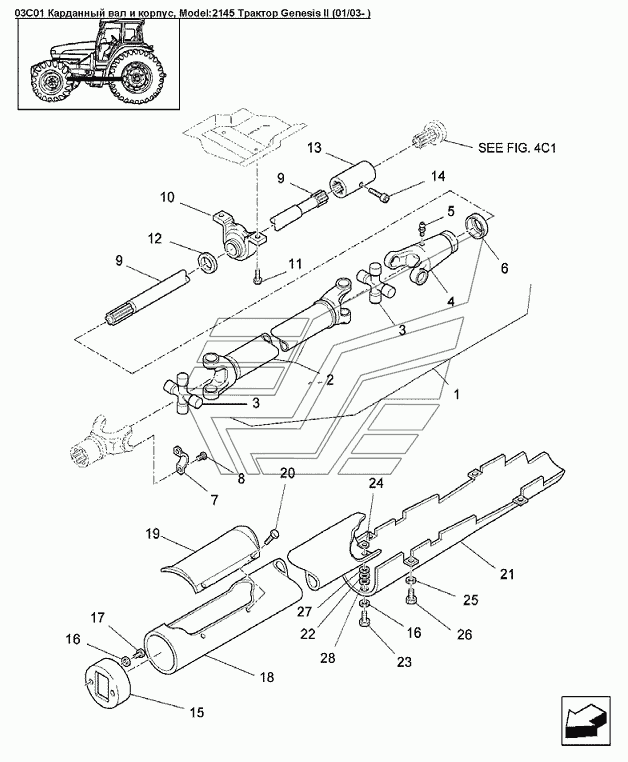

03C01 Карданный вал и корпус Versatile серии GENESIS. Каталог 2008г.

03B09 Соединительная тяга Versatile серии GENESIS 03D01 Гидравлика рулевого управления Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Вал карданный, Genesis

Заводской номер: 9821873 Количество на модель: 1
9821873
1
1

Номер детали на чертеже:

1

Вал карданный

Заводской номер: 9821874 Количество на модель: 1
9821874
1
2

Номер детали на чертеже:

2

Вал в сборе

Заводской номер: 86505535 Количество на модель: 1
86505535
1
2

Номер детали на чертеже:

2

Вал карданный

Заводской номер: 86505536 Количество на модель: 1
86505536
1
3

Номер детали на чертеже:

3

Шарнир универсальный

Заводской номер: 86505534 Количество на модель: 2
86505534
2
4

Номер детали на чертеже:

4

Вилка с трубой

Заводской номер: 86505533 Количество на модель: 1
86505533
1
5

Номер детали на чертеже:

5

Топливный цилиндр

Заводской номер: PL Количество на модель: 1
PL
1
6

Номер детали на чертеже:

6

Колпачок пылезащитный DANA D4G

Заводской номер: 86505532 Количество на модель: 1
86505532
1
7

Номер детали на чертеже:

7

С'ёмник стыковой накладки U-образный

Заводской номер: 86014090 Количество на модель: 2
86014090
2
8

Номер детали на чертеже:

8

Болт карданного вала .312NF X .75

Заводской номер: 9637611 Количество на модель: 4
9637611
4
9

Номер детали на чертеже:

9

Вал

Заводской номер: 86024657 Количество на модель: 1
86024657
1
10

Номер детали на чертеже:

10

Подшипник и корпус в сборе, вн.1,75 мм, толщина 1,

Заводской номер: 9845292 Количество на модель: 1
9845292
1
11

Номер детали на чертеже:

11

Болт 0.50dmx2.0dm

Заводской номер: 9845583 Количество на модель: 2
9845583
2
12

Номер детали на чертеже:

12

Манжета

Заводской номер: 45631 Количество на модель: 1
45631
1
13

Номер детали на чертеже:

13

Втулка шлицевая

Заводской номер: 9843997 Количество на модель: 1
9843997
1
14

Номер детали на чертеже:

14

Болт M6x60

Заводской номер: 9845044 Количество на модель: 1
9845044
1
15

Номер детали на чертеже:

15

Крышка кожуха карданного вала, Genesis

Заводской номер: 86026063 Количество на модель: 1
86026063
1
16

Номер детали на чертеже:

16

Шайба 0.31PL

Заводской номер: 80681 Количество на модель: 5
80681
5
17

Номер детали на чертеже:

17

Болт M8х20 8.8Plt

Заводской номер: 120104 Количество на модель: 2
120104
2
18

Номер детали на чертеже:

18

Кожух карданного вала, Genesis

Заводской номер: 9841592 Количество на модель: 1
9841592
1
18

Номер детали на чертеже:

18

Кожух карданного вала, Genesis

Заводской номер: 9841621 Количество на модель: 1
9841621
1
19

Номер детали на чертеже:

19

Крышка кожуха

Заводской номер: 9844584 Количество на модель: 1
9844584
1
20

Номер детали на чертеже:

20

Болт №10 x 0.50

Заводской номер: 86551278 Количество на модель: 4
86551278
4
21

Номер детали на чертеже:

21

Защитный кожух

Заводской номер: 9844545 Количество на модель: 1
9844545
1
22

Номер детали на чертеже:

22

Кольцо диам.наруж. 0.625dm толщина 0.313dm

Заводской номер: 128699 Количество на модель: 1
128699
1
23

Номер детали на чертеже:

23

Болт M8x25 Cl-8.8

Заводской номер: 43127 Количество на модель: 1
43127
1
24

Номер детали на чертеже:

24

Гайка специальная М8х1.25х20

Заводской номер: 9846972 Количество на модель: 5
9846972
5
25

Номер детали на чертеже:

25

Шайба стопорная BV M10 PL

Заводской номер: 140045 Количество на модель: 4
140045
4
26

Номер детали на чертеже:

26

Болт M10x1.5x16 CL-8.8

Заводской номер: 300383 Количество на модель: 4
300383
4
27

Номер детали на чертеже:

27

Шайба 0.375x0.875x0.083 Pl

Заводской номер: 80664 Количество на модель: 1
80664
1
28

Номер детали на чертеже:

28

Шайба

Заводской номер: 230888 Количество на модель: 1
230888
1
