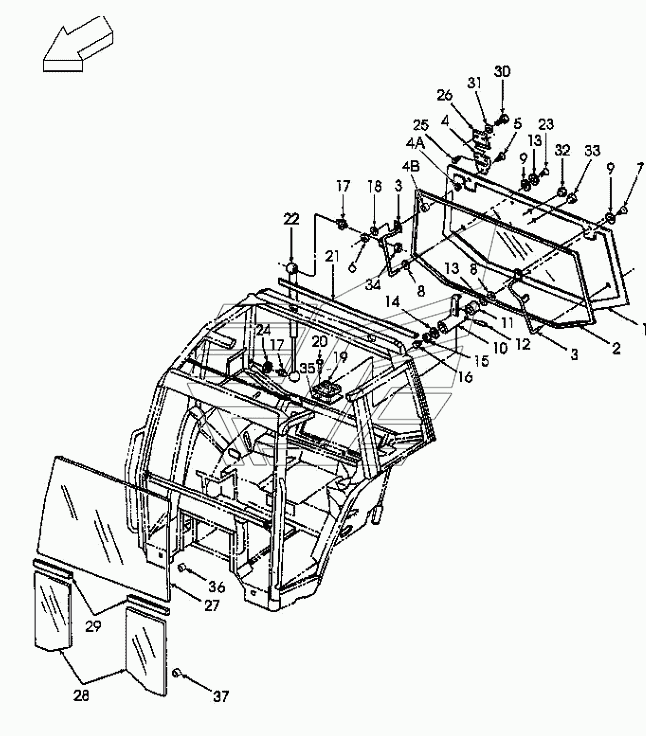

15B01 Переднее и заднее окна и родственные элементы Versatile серии GENESIS. Каталог 2008г.

15A04 Опоры кабины и родственные элементы Versatile серии GENESIS 15B02 Дверь в сборе Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стекло кабины, открывающееся заднее

Заводской номер: 86002901 Количество на модель: 1
86002901
1
2

Номер детали на чертеже:

2

Уплотнитель оконный

Заводской номер: 86012678 Количество на модель: 1
86012678
1
3

Номер детали на чертеже:

3

Ручка левая заднего стекла

Заводской номер: 86012680 Количество на модель: 1
86012680
1
3

Номер детали на чертеже:

3

Ручка правая заднего стекла

Заводской номер: 86012681 Количество на модель: 1
86012681
1
4

Номер детали на чертеже:

4

Петля оконная (задняя)

Заводской номер: 9861004 Количество на модель: 2
9861004
2
5

Номер детали на чертеже:

5

Болт M 8 X 30 FLHD PH

Заводской номер: 86502689 Количество на модель: 2
86502689
2
6

Номер детали на чертеже:

6

Контргайка М8х1.25

Заводской номер: 86629542 Количество на модель: 4
86629542
4
7

Номер детали на чертеже:

7

Палец щеколды заднего окна

Заводской номер: 9828360 Количество на модель: 1
9828360
1
8

Номер детали на чертеже:

8

Шайба регулятора заднего окна

Заводской номер: 9828359 Количество на модель: 3
9828359
3
9

Номер детали на чертеже:

9

Втулка ручки задней части окна

Заводской номер: 86500281 Количество на модель: 3
86500281
3
10

Номер детали на чертеже:

10

Ручка окна заднего

Заводской номер: 81868309 Количество на модель: 1
81868309
1
11

Номер детали на чертеже:

11

Прокладка ручки заднего окна

Заводской номер: 86500282 Количество на модель: 1
86500282
1
12

Номер детали на чертеже:

12

Штифт Genesis

Заводской номер: 86500284 Количество на модель: 1
86500284
1
13

Номер детали на чертеже:

13

Шайба оконной щеколды

Заводской номер: 86500283 Количество на модель: 3
86500283
3
14

Номер детали на чертеже:

14

Шайба 13.27X24.00X2.500 PL

Заводской номер: 86511324 Количество на модель: 1
86511324
1
15

Номер детали на чертеже:

15

Гайка JAM CL8,M12X1.75

Заводской номер: 323238 Количество на модель: 1
323238
1
16

Номер детали на чертеже:

16

Пробка задвижка заднего окна кабины

Заводской номер: 86500290 Количество на модель: 1
86500290
1
17

Номер детали на чертеже:

17

Шарнир газовой пружины

Заводской номер: 9861001 Количество на модель: 4
9861001
4
18

Номер детали на чертеже:

18

Шайба 8.62X16.00X1.60 PL

Заводской номер: 86511315 Количество на модель: 2
86511315
2
19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: 86500291 Количество на модель: 1
86500291
1
20

Номер детали на чертеже:

20

Пробка M4.8 X M25

Заводской номер: 9828600 Количество на модель: 2
9828600
2
21

Номер детали на чертеже:

21

Пыльник

Заводской номер: 86507857 Количество на модель: 1
86507857
1
22

Номер детали на чертеже:

22

Пружина газовая

Заводской номер: 86012677 Количество на модель: 2
86012677
2
22

Номер детали на чертеже:

22

Пружина газовая

Заводской номер: 9861005 Количество на модель: 2
9861005
2
23

Номер детали на чертеже:

23

Болт M12x1.75x20 Cl-10.9

Заводской номер: 86508352 Количество на модель: 2
86508352
2
24

Номер детали на чертеже:

24

Шайба 0.375 x 1.00 x 0.083 Pl, сталь

Заводской номер: 80702 Количество на модель: 2
80702
2
25

Номер детали на чертеже:

25

Болт M8 x 20

Заводской номер: 86502688 Количество на модель: 4
86502688
4
26

Номер детали на чертеже:

26

Кронштейн окна задней части левой стороны кабины

Заводской номер: 9861012 Количество на модель: 2
9861012
2
27

Номер детали на чертеже:

27

Лобовое стекло

Заводской номер: 86511795 Количество на модель: 1
86511795
1
27

Номер детали на чертеже:

27

Стекло NASO

Заводской номер: 9827538 Количество на модель: 1
9827538
1
28

Номер детали на чертеже:

28

Стекло с правой стороны

Заводской номер: 9827540 Количество на модель: 1
9827540
1
28

Номер детали на чертеже:

28

Стекло с левой стороны

Заводской номер: 9827539 Количество на модель: 1
9827539
1
29

Номер детали на чертеже:

29

Уплотнение запасное

Заводской номер: 9861011 Количество на модель: 2
9861011
2
30

Номер детали на чертеже:

30

Винт с гексагональной головкой M10 x 25 Cl-8.8

Заводской номер: 86507026 Количество на модель: 4
86507026
4
31

Номер детали на чертеже:

31

Шайба ВК М10

Заводской номер: 86507025 Количество на модель: 4
86507025
4
32

Номер детали на чертеже:

32

Заглушка 16мм

Заводской номер: 86017010 Количество на модель: 2
86017010
2
33

Номер детали на чертеже:

33

Пробка, резина

Заводской номер: 86507853 Количество на модель: 1
86507853
1
34

Номер детали на чертеже:

34

Гайка стопорная CL-8 M10

Заводской номер: 100037 Количество на модель: 2
100037
2
35

Номер детали на чертеже:

35

Диск механизма переключения

Заводской номер: 86013413 Количество на модель: 1
86013413
1
36

Номер детали на чертеже:

36

Прокладка стекла оконного 5 мм

Заводской номер: 9849984 Количество на модель: 24
9849984
24
37

Номер детали на чертеже:

37

Втулка

Заводской номер: 87791092 Количество на модель: 10
87791092
10
