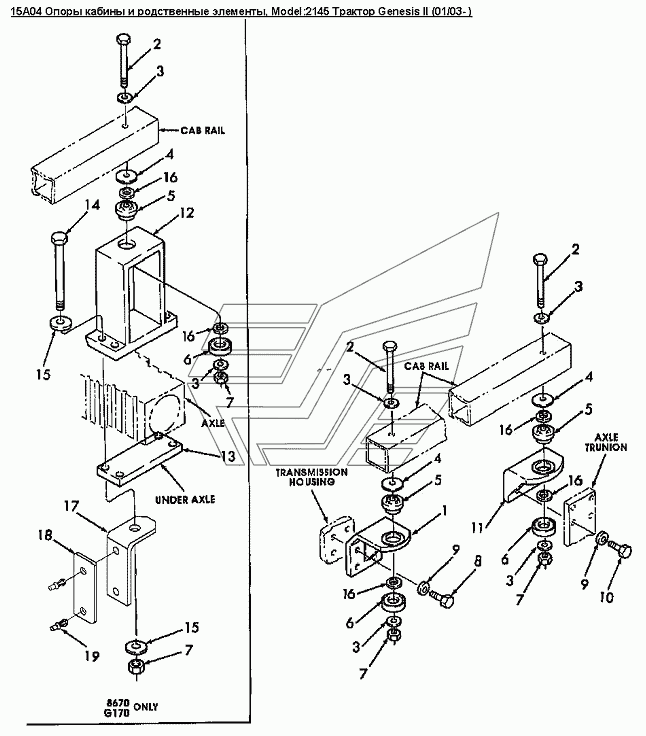

15A04 Опоры кабины и родственные элементы Versatile серии GENESIS. Каталог 2008г.

15A03 Покрытия пола Versatile серии GENESIS 15B01 Переднее и заднее окна и родственные элементы Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
7
8
9
10
11
12
13
14
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кронштейн, Genesis

Заводской номер: 9841168 Количество на модель: 2
9841168
2
2

Номер детали на чертеже:

2

Болт 0.75x7.00 Gr-8 Pl

Заводской номер: 9846394 Количество на модель: 4
9846394
4
3

Номер детали на чертеже:

3

Шайба, 0.75х2.50х0.31GR5 PL

Заводской номер: 86508429 Количество на модель: 8
86508429
8
4

Номер детали на чертеже:

4

Шайба диам.внутр.0.781 наруж.3.75 толщина 0.25dm Pl, сталь

Заводской номер: 86502976 Количество на модель: 4
86502976
4
5

Номер детали на чертеже:

5

Изолятор

Заводской номер: 86002741 Количество на модель: 4
86002741
4
7

Номер детали на чертеже:

7

Контргайка стальная 0.75NC GRC

Заводской номер: 280375 Количество на модель: AR
280375
AR
8

Номер детали на чертеже:

8

Болт M16x50 8.8Pl

Заводской номер: 120090 Количество на модель: 8
120090
8
9

Номер детали на чертеже:

9

Шайба 17.00X34.00X4.00 HDN

Заводской номер: 394631 Количество на модель: 14
394631
14
10

Номер детали на чертеже:

10

Болт M16х80 8.8pl

Заводской номер: 120093 Количество на модель: 8
120093
8
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: 9846304 Количество на модель: 2
9846304
2
12

Номер детали на чертеже:

12

Опора

Заводской номер: 86509830 Количество на модель: 2
86509830
2
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: 86509834 Количество на модель: 2
86509834
2
14

Номер детали на чертеже:

14

Болт 0.750х11.00 Gr8 Pl

Заводской номер: 812931 Количество на модель: 8
812931
8
14

Номер детали на чертеже:

14

Болт 75unc x10.75 gr8 Pl

Заводской номер: 86509801 Количество на модель: 8
86509801
8
15

Номер детали на чертеже:

15

Шайба 0.798x1.25x1.35 Hdn, сталь

Заводской номер: 9706679 Количество на модель: 16
9706679
16
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 26260 Количество на модель: AR
26260
AR
17

Номер детали на чертеже:

17

Уголок

Заводской номер: 86505388 Количество на модель: 2
86505388
2
18

Номер детали на чертеже:

18

Световозвращатель

Заводской номер: 83998656 Количество на модель: 2
83998656
2
19

Номер детали на чертеже:

19

Заклепка 5.55 X 11.89

Заводской номер: 86511322 Количество на модель: 4
86511322
4
