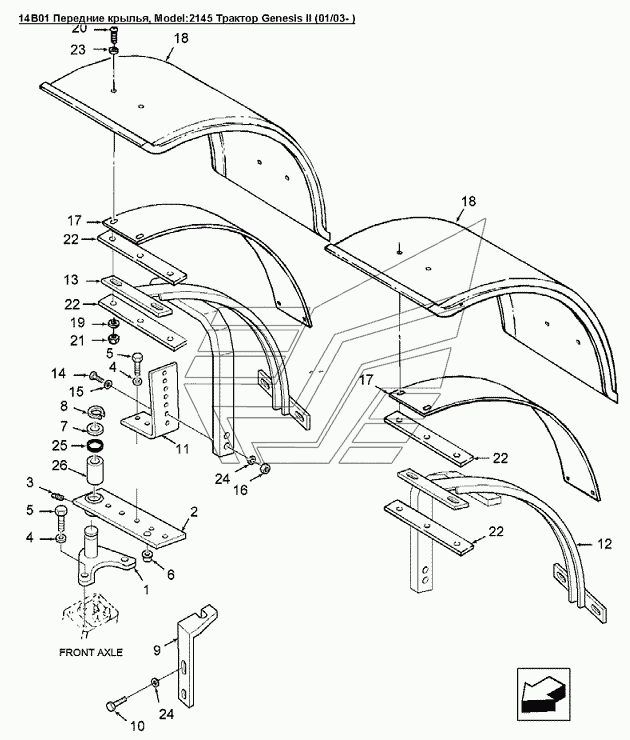

14B01 Передние крылья Versatile серии GENESIS. Каталог 2008г.

14A02 Замок капота, тяги в сборе с рамой Versatile серии GENESIS 14B02 Задние крылья Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

2

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

18

18

19

20

21

22

23

24

25

26

27

27

27

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Крепление крыла

Заводской номер: 86024687 Количество на модель: 2

86024687

2

2

Номер детали на чертеже:

2

Рычаг крепления брызговика правая сторона

Заводской номер: 86025541 Количество на модель: 1

86025541

1

2

Номер детали на чертеже:

2

Рычаг крепления брызговика левая сторона

Заводской номер: 86026637 Количество на модель: 1

86026637

1

3

Номер детали на чертеже:

3

Штуцер для подвода смазки 1/8-27NPT

Заводской номер: 80710 Количество на модель: 2

80710

2

4

Номер детали на чертеже:

4

Шайба М16 PL

Заводской номер: 140048 Количество на модель: 4

140048

4

5

Номер детали на чертеже:

5

Болт M16x50 8.8Pl

Заводской номер: 120090 Количество на модель: 4

120090

4

6

Номер детали на чертеже:

6

Втулка

Заводской номер: 86025554 Количество на модель: 2

86025554

2

7

Номер детали на чертеже:

7

Шайба 25.33 x 44.00 x 4.00 сталь Pl

Заводской номер: 86511328 Количество на модель: 2

86511328

2

8

Номер детали на чертеже:

8

Стопорное кольцо диам.25.00мм

Заводской номер: 370002 Количество на модель: 2

370002

2

9

Номер детали на чертеже:

9

Кронштейн левый

Заводской номер: 86025546 Количество на модель: 1

86025546

1

9

Номер детали на чертеже:

9

Кронштейн правый

Заводской номер: 86025569 Количество на модель: 1

86025569

1

10

Номер детали на чертеже:

10

Болт M12х35 8.8pl

Заводской номер: 300389 Количество на модель: 8

300389

8

11

Номер детали на чертеже:

11

Кронштейн переднего крыла

Заводской номер: 86025568 Количество на модель: 2

86025568

2

12

Номер детали на чертеже:

12

Крепление левого крыла

Заводской номер: 86025547 Количество на модель: 1

86025547

1

13

Номер детали на чертеже:

13

Крепление правого крыла

Заводской номер: 86025548 Количество на модель: 1

86025548

1

14

Номер детали на чертеже:

14

Болт M12x60 Cl-8.8

Заводской номер: 9706693 Количество на модель: 4

9706693

4

15

Номер детали на чертеже:

15

Шайба стопорная M12 PL

Заводской номер: 140046 Количество на модель: 8

140046

8

16

Номер детали на чертеже:

16

Гайка M12х1.75

Заводской номер: 9706685 Количество на модель: 4

9706685

4

17

Номер детали на чертеже:

17

Опора передних крыльев, Genesis

Заводской номер: 9844736 Количество на модель: 2

9844736

2

18

Номер детали на чертеже:

18

Крыло переднее, ширина 470мм, Genesis

Заводской номер: 86025631 Количество на модель: 2

86025631

2

18

Номер детали на чертеже:

18

Крыло переднее, ширина 520мм, Genesis

Заводской номер: 86025632 Количество на модель: 2

86025632

2

18

Номер детали на чертеже:

18

Крыло переднее, ширина 620мм, Genesis

Заводской номер: 86025633 Количество на модель: 2

86025633

2

19

Номер детали на чертеже:

19

Шайба 8.62X16.00X1.60 PL

Заводской номер: 86511315 Количество на модель: 8

86511315

8

20

Номер детали на чертеже:

20

Болт шестигранный FLG M 8x25 8.8PL

Заводской номер: 9671714 Количество на модель: 8

9671714

8

21

Номер детали на чертеже:

21

Контргайка M8 x 1.25

Заводской номер: 43442 Количество на модель: 8

43442

8

22

Номер детали на чертеже:

22

Кронштейн переднего крыла

Заводской номер: 86002522 Количество на модель: 4

86002522

4

23

Номер детали на чертеже:

23

Шайба диам.внутр.0.343 наруж.1.155 толщина 0.12dm Pl, сталь

Заводской номер: 9846522 Количество на модель: 8

9846522

8

24

Номер детали на чертеже:

24

Шайба диам.внутр.13.93 наруж.24.00 толщина 2.50мм Pl, сталь

Заводской номер: 140018 Количество на модель: 4

140018

4

25

Номер детали на чертеже:

25

Сальник, полиуретан

Заводской номер: 86025544 Количество на модель: 2

86025544

2

26

Номер детали на чертеже:

26

Втулка 30 мм

Заводской номер: 86025545 Количество на модель: 2

86025545

2

27

Номер детали на чертеже:

27

Набор передних брызговиков 470 мм

Заводской номер: 86029294 Количество на модель: 1

86029294

1

27

Номер детали на чертеже:

27

Набор передних брызговиков 520 мм

Заводской номер: 86029890 Количество на модель: 1

86029890

1

27

Номер детали на чертеже:

27

Передние крылья 620мм, набор №912

Заводской номер: 86029891 Количество на модель: 1

86029891

1

28

Номер детали на чертеже:

28

Прокладка

Заводской номер: 86033783 Количество на модель: AR

86033783

AR
