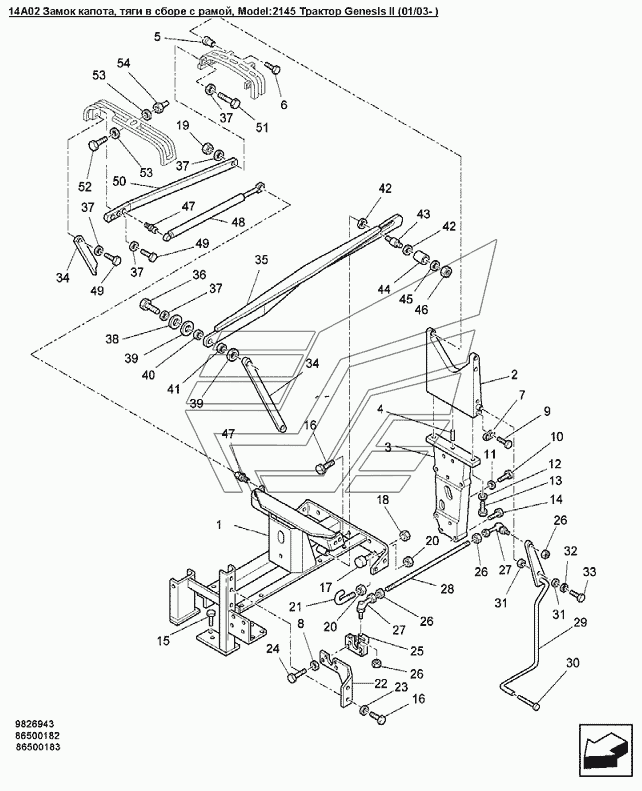

14A02 Замок капота, тяги в сборе с рамой Versatile серии GENESIS. Каталог 2008г.

14A01 Капот и родственные элементы Versatile серии GENESIS 14B01 Передние крылья Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Опора замка капота

Заводской номер: 86010992 Количество на модель: 1
86010992
1
2

Номер детали на чертеже:

2

Опора капота задняя верхняя

Заводской номер: 86010938 Количество на модель: 1
86010938
1
3

Номер детали на чертеже:

3

Опора капота задняя нижняя

Заводской номер: 86011423 Количество на модель: 1
86011423
1
4

Номер детали на чертеже:

4

Штифт 3.2x25мм

Заводской номер: 280752 Количество на модель: 1
280752
1
5

Номер детали на чертеже:

5

Втулка диам.внутр.0.626 наруж. 0.687 длина 1.155dm

Заводской номер: 9846307 Количество на модель: 2
9846307
2
6

Номер детали на чертеже:

6

Болт 0.50dmx2.0dm

Заводской номер: 9845583 Количество на модель: 2
9845583
2
7

Номер детали на чертеже:

7

Регулятор крышки

Заводской номер: 86500619 Количество на модель: 2
86500619
2
8

Номер детали на чертеже:

8

Шайба M6 Pl

Заводской номер: 322357 Количество на модель: 4
322357
4
9

Номер детали на чертеже:

9

Болт 0.25х0.75 Gr-5 Pl

Заводской номер: 9707580 Количество на модель: 2
9707580
2
10

Номер детали на чертеже:

10

Болт Gr5 7/16-14x3.0dm

Заводской номер: 12934 Количество на модель: 3
12934
3
11

Номер детали на чертеже:

11

Шайба 0.469X0.750X0.095 HDN

Заводской номер: 9790555 Количество на модель: 3
9790555
3
12

Номер детали на чертеже:

12

Шайба, 0.670x1.620x0.235PL

Заводской номер: 122432 Количество на модель: 2
122432
2
13

Номер детали на чертеже:

13

Болт M16x50 8.8Pl

Заводской номер: 120090 Количество на модель: 2
120090
2
14

Номер детали на чертеже:

14

Болт G5 7/16dm-14x2-1/2dm

Заводской номер: 88604 Количество на модель: 1
88604
1
15

Номер детали на чертеже:

15

Винт с гексагональной головкой 0.44 x 1.00 Gr-5 Pl

Заводской номер: 9706729 Количество на модель: 5
9706729
5
16

Номер детали на чертеже:

16

Болт шестигранный M12 X 30 8.8PL

Заводской номер: 9706687 Количество на модель: 5
9706687
5
17

Номер детали на чертеже:

17

Отбойник

Заводской номер: 9844656 Количество на модель: 1
9844656
1
18

Номер детали на чертеже:

18

Гайка 1/4dm- 20 Pl

Заводской номер: 523282 Количество на модель: 1
523282
1
19

Номер детали на чертеже:

19

Гайка M10 x 1.5

Заводской номер: 100016 Количество на модель: 2
100016
2
20

Номер детали на чертеже:

20

Гайка M8x1.25

Заводской номер: 9706690 Количество на модель: 2
9706690
2
21

Номер детали на чертеже:

21

Болт M8x1.25x80

Заводской номер: 86503332 Количество на модель: 1
86503332
1
22

Номер детали на чертеже:

22

Кронштейн левый

Заводской номер: 9846920 Количество на модель: 1
9846920
1
23

Номер детали на чертеже:

23

Шайба стопорная M12 PL

Заводской номер: 140046 Количество на модель: 2
140046
2
24

Номер детали на чертеже:

24

Болт CL 8.8, M6 x 1 x 30

Заводской номер: 120101 Количество на модель: 4
120101
4
25

Номер детали на чертеже:

25

Замок

Заводской номер: 9826947 Количество на модель: 1
9826947
1
26

Номер детали на чертеже:

26

Гайка 1/4 - 28

Заводской номер: 86509309 Количество на модель: 4
86509309
4
27

Номер детали на чертеже:

27

Шарнир 0.25 с пальцем

Заводской номер: 86503167 Количество на модель: 2
86503167
2
28

Номер детали на чертеже:

28

Стержень

Заводской номер: 9844654 Количество на модель: 1
9844654
1
29

Номер детали на чертеже:

29

Рычаг

Заводской номер: 9844653 Количество на модель: 1
9844653
1
30

Номер детали на чертеже:

30

Рукоятка рычага замка капота

Заводской номер: 9844655 Количество на модель: 1
9844655
1
31

Номер детали на чертеже:

31

Шайба диам.внут.12.9, наруж.25.4, толщина 4.75

Заводской номер: 9844657 Количество на модель: 2
9844657
2
32

Номер детали на чертеже:

32

Шайба 13.27X24.00X2.500 PL

Заводской номер: 86511324 Количество на модель: 1
86511324
1
33

Номер детали на чертеже:

33

Болт 3/8dm-16x7/8dm

Заводской номер: 86500620 Количество на модель: 1
86500620
1
34

Номер детали на чертеже:

34

Рейка боковая

Заводской номер: 86012626 Количество на модель: 1
86012626
1
35

Номер детали на чертеже:

35

Направляющая

Заводской номер: 9844626 Количество на модель: 1
9844626
1
36

Номер детали на чертеже:

36

Болт M10x1.5x50 Cl-8.8

Заводской номер: 120069 Количество на модель: 1
120069
1
37

Номер детали на чертеже:

37

Шайба стопорная BV M10 PL

Заводской номер: 140045 Количество на модель: 10
140045
10
38

Номер детали на чертеже:

38

Кольцо

Заводской номер: 213404 Количество на модель: 1
213404
1
39

Номер детали на чертеже:

39

Шайба 19.51х36.20х2.54 нейлон

Заводской номер: 9844766 Количество на модель: 2
9844766
2
40

Номер детали на чертеже:

40

Кольцо диам.наруж. 19.05 внутр.10.50 толщина 11.50

Заводской номер: 9844759 Количество на модель: 1
9844759
1
41

Номер детали на чертеже:

41

Шайба диам.внутр.19.18 наруж. 25.4 толщина 5.16

Заводской номер: 9844767 Количество на модель: 1
9844767
1
42

Номер детали на чертеже:

42

Шайба диам.внут.13.34, наруж.34.93, толщина 3.18мм, нейлон

Заводской номер: 9844764 Количество на модель: 2
9844764
2
43

Номер детали на чертеже:

43

Шпилька M10 X 35 8.8PL

Заводской номер: 86502851 Количество на модель: 1
86502851
1
44

Номер детали на чертеже:

44

Втулка диам.внутр.10.30 наруж. 12.70 длина 11.10

Заводской номер: 86505160 Количество на модель: 1
86505160
1
45

Номер детали на чертеже:

45

Шайба диам.внут.10.5, наруж.24.0, толщина 3.0мм, сталь Pl

Заводской номер: 394629 Количество на модель: 1
394629
1
46

Номер детали на чертеже:

46

Гайка стопорная CL-8 M10

Заводской номер: 100037 Количество на модель: 1
100037
1
47

Номер детали на чертеже:

47

Шарнир газовой пружины

Заводской номер: 86026275 Количество на модель: 4
86026275
4
48

Номер детали на чертеже:

48

Газовая стойка капота в сборе

Заводской номер: 86026276 Количество на модель: 2
86026276
2
49

Номер детали на чертеже:

49

Болт M10x30 Cl-8.8

Заводской номер: 43140 Количество на модель: 5
43140
5
50

Номер детали на чертеже:

50

Верхняя планка

Заводской номер: 9841287 Количество на модель: 2
9841287
2
51

Номер детали на чертеже:

51

Винт с гексагональной головкой M10x40 Cl-8.8 Pl

Заводской номер: 120068 Количество на модель: 2
120068
2
52

Номер детали на чертеже:

52

Болт G5 3/8dm-16x4dm

Заводской номер: 12047 Количество на модель: 1
12047
1
53

Номер детали на чертеже:

53

Шайба диам.внутр.0.421 наруж.1.555 толщина 0.213ммPl, сталь

Заводской номер: 9841601 Количество на модель: 2
9841601
2
54

Номер детали на чертеже:

54

Винт 0.875dm длина 1.60dm

Заводской номер: 9826951 Количество на модель: 1
9826951
1
