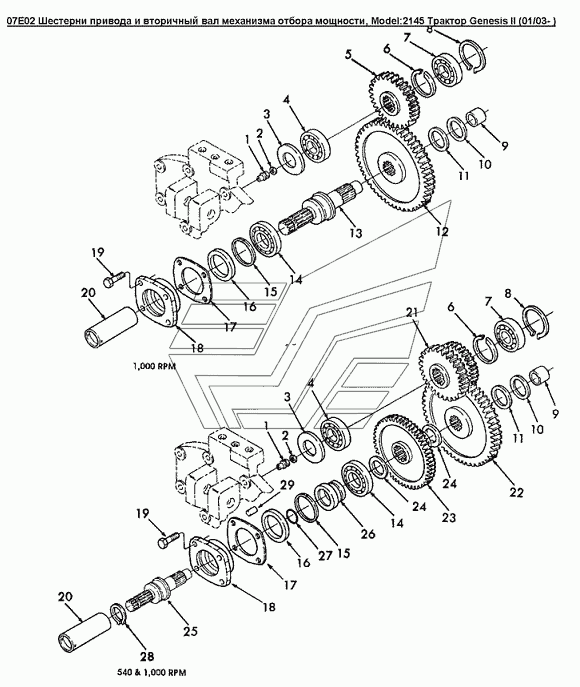

07E02 Шестерни привода и вторичный вал механизма отбора мощности Versatile серии GENESIS. Каталог 2008г.

07E01 Муфта и клапан механизма отбора мощности Versatile серии GENESIS 07E03 Клапан механизма отбора мощности в сборе Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

25

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Соединитель

Заводской номер: 86511598 Количество на модель: 1

86511598

1

2

Номер детали на чертеже:

2

Уплотнение

Заводской номер: 9840454 Количество на модель: 1

9840454

1

3

Номер детали на чертеже:

3

Шайба толщина 0.360dm

Заводской номер: 9861682 Количество на модель: 1

9861682

1

4

Номер детали на чертеже:

4

Подшипник шариковый диам.внутр.40 наруж.90 толщина 23мм

Заводской номер: 86511837 Количество на модель: 1

86511837

1

5

Номер детали на чертеже:

5

Шестерня

Заводской номер: 9840401 Количество на модель: 1

9840401

1

6

Номер детали на чертеже:

6

Стопорное кольцо диам.42.09мм

Заводской номер: 9845444 Количество на модель: 1

9845444

1

7

Номер детали на чертеже:

7

Подшипник шариковый, диам.внутр.44.98 наруж.99.98 толщина 24.88

Заводской номер: 9845118 Количество на модель: 1

9845118

1

8

Номер детали на чертеже:

8

Стопорное кольцо диам.96.15мм толщина 2.50

Заводской номер: 9845443 Количество на модель: 1

9845443

1

9

Номер детали на чертеже:

9

Подшипник игольчатый диам.внутр.38.087 наруж.47.638 толщина 31.75мм

Заводской номер: 9823315 Количество на модель: 1

9823315

1

10

Номер детали на чертеже:

10

Шайба диам.внут.63.55мм, наруж.81.80мм, толщина 2.34мм

Заводской номер: 9845542 Количество на модель: 1

9845542

1

11

Номер детали на чертеже:

11

Подшипник упорный, диам.внутр.63.55 наруж.82.00мм

Заводской номер: 9845543 Количество на модель: 1

9845543

1

12

Номер детали на чертеже:

12

Шестерня

Заводской номер: 9840402 Количество на модель: 1

9840402

1

13

Номер детали на чертеже:

13

Вал механизма отбора мощности 1 3/4 20

Заводской номер: 9840406 Количество на модель: 1

9840406

1

13

Номер детали на чертеже:

13

Вал механизма отбора мощности 1 3/8 21

Заводской номер: 9843942 Количество на модель: 1

9843942

1

14

Номер детали на чертеже:

14

Подшипник шариковый, диам.внутр.75.0 наруж.130.0 толщина 35.0

Заводской номер: 84541 Количество на модель: 1

84541

1

15

Номер детали на чертеже:

15

Кольцо

Заводской номер: 9823565 Количество на модель: 1

9823565

1

16

Номер детали на чертеже:

16

Уплотнение механизма отбора мощности

Заводской номер: 9823545 Количество на модель: 1

9823545

1

17

Номер детали на чертеже:

17

Прокладка фиксатора механизма отбора мощности

Заводской номер: 9840467 Количество на модель: 1

9840467

1

18

Номер детали на чертеже:

18

Фиксатор

Заводской номер: 9840449 Количество на модель: 1

9840449

1

19

Номер детали на чертеже:

19

Болт шестигранный M12 X 30 8.8PL

Заводской номер: 9706687 Количество на модель: 4

9706687

4

20

Номер детали на чертеже:

20

Колпак

Заводской номер: 9823575 Количество на модель: 1

9823575

1

21

Номер детали на чертеже:

21

Шестерня

Заводской номер: 9849927 Количество на модель: 1

9849927

1

22

Номер детали на чертеже:

22

Шестерня механизма отбора мощности 540

Заводской номер: 9849575 Количество на модель: 1

9849575

1

23

Номер детали на чертеже:

23

Шестерня механизма отбора мощности 1000

Заводской номер: 9849561 Количество на модель: 1

9849561

1

24

Номер детали на чертеже:

24

Подшипник упорный, диам.внутр.50.05 наруж.69.55мм

Заводской номер: 9861461 Количество на модель: 2

9861461

2

25

Номер детали на чертеже:

25

Вал отбора мощности(1000-RPM) 1-3/8dm/21 шлицевый

Заводской номер: 86511620 Количество на модель: 1

86511620

1

25

Номер детали на чертеже:

25

Вал механизма отбора мощности 540 с-1

Заводской номер: 9823572 Количество на модель: 1

9823572

1

25

Номер детали на чертеже:

25

Вал отбора мощности (1000-RPM)

Заводской номер: 9861438 Количество на модель: 1

9861438

1

26

Номер детали на чертеже:

26

Втулка 8-шлицевая, внут.диам.50мм, стальная

Заводской номер: 9861442 Количество на модель: 1

9861442

1

27

Номер детали на чертеже:

27

Кольцо уплотнительное 2.227 IDX0.100 THK BUNA

Заводской номер: 9823571 Количество на модель: 1

9823571

1

28

Номер детали на чертеже:

28

Стопорное кольцо L4WD

Заводской номер: 9823574 Количество на модель: 1

9823574

1

29

Номер детали на чертеже:

29

Штифт 3.00x12.00

Заводской номер: 388628 Количество на модель: 1

388628

1
