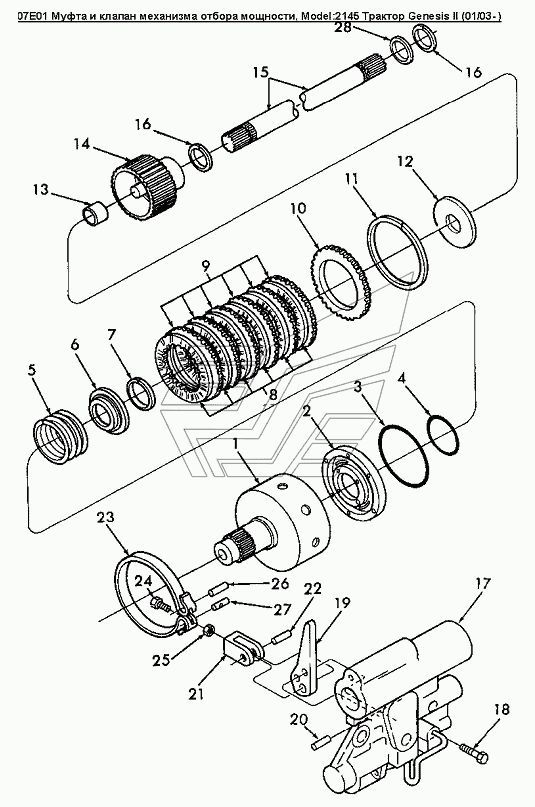

07E01 Муфта и клапан механизма отбора мощности Versatile серии GENESIS. Каталог 2008г.

07D01a Установка рычага переключения передач Versatile серии GENESIS 07E02 Шестерни привода и вторичный вал механизма отбора мощности Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус муфты механизма отбора мощности

Заводской номер: 9840453 Количество на модель: 1

9840453

1

1

Номер детали на чертеже:

1

Корпус

Заводской номер: 9849507 Количество на модель: 1

9849507

1

2

Номер детали на чертеже:

2

Поршень

Заводской номер: 9823831 Количество на модель: 1

9823831

1

3

Номер детали на чертеже:

3

Уплотнение

Заводской номер: 9823822 Количество на модель: 1

9823822

1

4

Номер детали на чертеже:

4

Уплотнение диам.внут.2.09dm 0.13W

Заводской номер: 9823821 Количество на модель: 1

9823821

1

5

Номер детали на чертеже:

5

Пружина муфты механизма отбора мощности

Заводской номер: 86503121 Количество на модель: 1

86503121

1

6

Номер детали на чертеже:

6

Упор пружины муфты

Заводской номер: 9823825 Количество на модель: 1

9823825

1

7

Номер детали на чертеже:

7

Стопорное кольцо диам.1.94 толщина 0.060dm

Заводской номер: 9626744 Количество на модель: 1

9626744

1

8

Номер детали на чертеже:

8

Диск муфты механизма отбора мощности

Заводской номер: 9845268 Количество на модель: 6

9845268

6

9

Номер детали на чертеже:

9

Диски сцепления фрикционные

Заводской номер: 9823827 Количество на модель: 6

9823827

6

10

Номер детали на чертеже:

10

Диск

Заводской номер: 9824099 Количество на модель: 1

9824099

1

11

Номер детали на чертеже:

11

Стопорное кольцо диам.5.91

Заводской номер: 9823829 Количество на модель: 1

9823829

1

12

Номер детали на чертеже:

12

Шайба привода муфты механизма отбора мощности, диам.внут.1.32, наруж.2.12

Заводской номер: 9823819 Количество на модель: 1

9823819

1

13

Номер детали на чертеже:

13

Подшипник игольчатый диам.внутр.1 наруж.1.25 толщина 1dm

Заводской номер: 234585 Количество на модель: 1

234585

1

14

Номер детали на чертеже:

14

Ступица диска сцепления

Заводской номер: 9840409 Количество на модель: 1

9840409

1

15

Номер детали на чертеже:

15

Верхний вал механизма отбора мощности

Заводской номер: 9840452 Количество на модель: 1

9840452

1

15

Номер детали на чертеже:

15

Вал механизма отбора мощности

Заводской номер: 9861441 Количество на модель: 1

9861441

1

16

Номер детали на чертеже:

16

Стопорное кольцо диам.1.50dm

Заводской номер: 133066 Количество на модель: 2

133066

2

17

Номер детали на чертеже:

17

Клапан механизма отбора мощности

Заводской номер: 86013345 Количество на модель: 1

86013345

1

18

Номер детали на чертеже:

18

Болт 0.31dmx1.00

Заводской номер: 80363 Количество на модель: 4

80363

4

19

Номер детали на чертеже:

19

Рычаг

Заводской номер: 9825771 Количество на модель: 1

9825771

1

20

Номер детали на чертеже:

20

Штифт 1/4dm x 1.28dm

Заводской номер: 9825773 Количество на модель: 1

9825773

1

21

Номер детали на чертеже:

21

Вилка

Заводской номер: 9825776 Количество на модель: 1

9825776

1

22

Номер детали на чертеже:

22

Штифт

Заводской номер: 280651 Количество на модель: 1

280651

1

23

Номер детали на чертеже:

23

Тормоз ленточный сцепления механизма отбора мощн.

Заводской номер: 9845550 Количество на модель: 1

9845550

1

24

Номер детали на чертеже:

24

Болт G2, 10-32 x 1-1/4dm

Заводской номер: 9847781 Количество на модель: 1

9847781

1

25

Номер детали на чертеже:

25

Гайка G2, №10-32

Заводской номер: 87825 Количество на модель: 1

87825

1

26

Номер детали на чертеже:

26

Палец 0.188х0.625dm

Заводской номер: 9825775 Количество на модель: 1

9825775

1

27

Номер детали на чертеже:

27

Палец

Заводской номер: 9825779 Количество на модель: 1

9825779

1

28

Номер детали на чертеже:

28

Шайба

Заводской номер: 86001041 Количество на модель: 1

86001041

1
