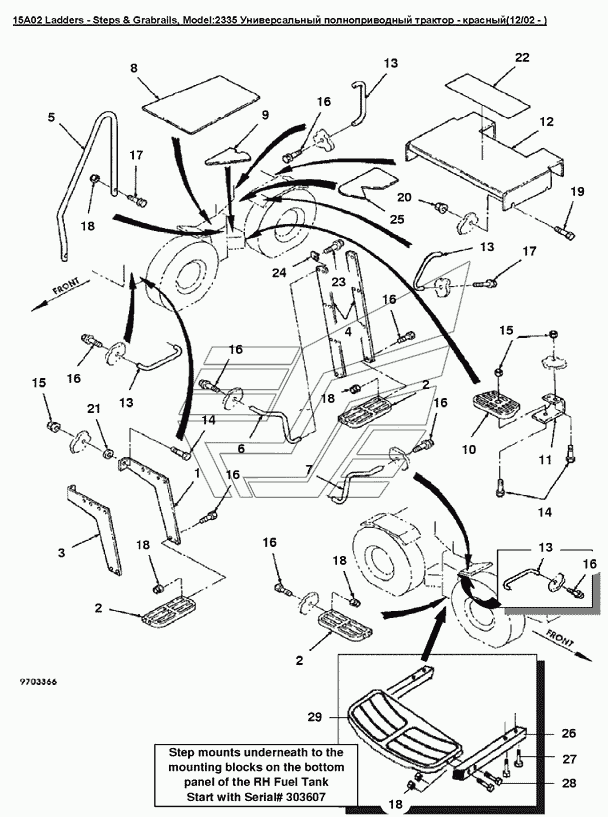

15A02 Лестница и поручни Versatile серии 2000. Каталог 2008г.

15A01 Рама в сборе и поворотные элементы Versatile серии 2000 03A01 Цилиндр рулевой в сборе Versatile серии 2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Левый кронштейн подножки L4WD

Заводской номер: 86026027 Количество на модель: 1
86026027
1
1

Номер детали на чертеже:

1

Левый кронштейн подножки L4WD

Заводской номер: 86027804 Количество на модель: 1
86027804
1
2

Номер детали на чертеже:

2

Подножка

Заводской номер: 86015582 Количество на модель: 8
86015582
8
3

Номер детали на чертеже:

3

Правый кронштейн подножки L4WD

Заводской номер: 86026034 Количество на модель: 1
86026034
1
3

Номер детали на чертеже:

3

Правый кронштейн подножки L4WD

Заводской номер: 86027811 Количество на модель: 1
86027811
1
4

Номер детали на чертеже:

4

Боковые поручни основной лестницы, красные

Заводской номер: 86027810 Количество на модель: 2
86027810
2
4

Номер детали на чертеже:

4

Боковина лестницы, ширина 102мм длина 900мм

Заводской номер: 86026033 Количество на модель: 2
86026033
2
5

Номер детали на чертеже:

5

Поручень основной, диам. 31.75мм

Заводской номер: 86026032 Количество на модель: 1
86026032
1
5

Номер детали на чертеже:

5

Перила основные красные

Заводской номер: 86027809 Количество на модель: 1
86027809
1
6

Номер детали на чертеже:

6

Поручень левый красный

Заводской номер: 86027808 Количество на модель: 1
86027808
1
6

Номер детали на чертеже:

6

Поручень левый, диам. 19.05мм

Заводской номер: 86026031 Количество на модель: 1
86026031
1
7

Номер детали на чертеже:

7

Поручень правый, диам. 19.05мм

Заводской номер: 86026030 Количество на модель: 1
86026030
1
7

Номер детали на чертеже:

7

Поручень правый, диам. 19.05мм

Заводской номер: 86027807 Количество на модель: 1
86027807
1
8

Номер детали на чертеже:

8

Подножка

Заводской номер: 9706446 Количество на модель: 1
9706446
1
9

Номер детали на чертеже:

9

Ступенька задней рамы

Заводской номер: 9707285 Количество на модель: 1
9707285
1
10

Номер детали на чертеже:

10

Накладка алюминиевая

Заводской номер: 86017296 Количество на модель: 2
86017296
2
11

Номер детали на чертеже:

11

Кронштейн подножки

Заводской номер: 86026029 Количество на модель: 1
86026029
1
11

Номер детали на чертеже:

11

Крепление подножки (красн.)

Заводской номер: 86027806 Количество на модель: 1
86027806
1
12

Номер детали на чертеже:

12

Щит L4WD

Заводской номер: 86027805 Количество на модель: 1
86027805
1
12

Номер детали на чертеже:

12

Щит L4WD

Заводской номер: 86026028 Количество на модель: 1
86026028
1
13

Номер детали на чертеже:

13

Поручень L4WD

Заводской номер: 9707314 Количество на модель: 4
9707314
4
14

Номер детали на чертеже:

14

Болт M16x40.8 Cl-8.8

Заводской номер: 43168 Количество на модель: 6
43168
6
15

Номер детали на чертеже:

15

Гайка M16 Cl-8 Pl

Заводской номер: 9804280 Количество на модель: 6
9804280
6
16

Номер детали на чертеже:

16

Болт M10x1.50x30

Заводской номер: 9840672 Количество на модель: 39
9840672
39
17

Номер детали на чертеже:

17

Винт с гексагональной головкой с фланцами Cl-8.8 P

Заводской номер: 9804264 Количество на модель: 2
9804264
2
18

Номер детали на чертеже:

18

Контргайка металлическая М10

Заводской номер: 9672413 Количество на модель: 33
9672413
33
19

Номер детали на чертеже:

19

Болт M12x35

Заводской номер: 9670288 Количество на модель: 4
9670288
4
20

Номер детали на чертеже:

20

Гайка M12 Gr10 Plt

Заводской номер: 86512497 Количество на модель: 4
86512497
4
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 140020 Количество на модель: 2
140020
2
22

Номер детали на чертеже:

22

Противоскользящая накладка на задней раме

Заводской номер: 9707226 Количество на модель: 1
9707226
1
23

Номер детали на чертеже:

23

Винт с гексагональной головкой с фланцами M10x40

Заводской номер: 9804263 Количество на модель: 4
9804263
4
24

Номер детали на чертеже:

24

Шайба 10.77X20.00X2.00 PL

Заводской номер: 86511323 Количество на модель: 2
86511323
2
25

Номер детали на чертеже:

25

Подножка задней рамы

Заводской номер: 86001386 Количество на модель: 2
86001386
2
26

Номер детали на чертеже:

26

Квадратная трубка для крепления правой ступени

Заводской номер: 86034844 Количество на модель: 2
86034844
2
27

Номер детали на чертеже:

27

Болт M10x1.5x60 Cl 8.8

Заводской номер: 9804265 Количество на модель: 4
9804265
4
28

Номер детали на чертеже:

28

Болт M 12х1.75х50 Cl-8.8

Заводской номер: 9671487 Количество на модель: 4
9671487
4
29

Номер детали на чертеже:

29

Ступенька красная

Заводской номер: 86032187 Количество на модель: 1
86032187
1
