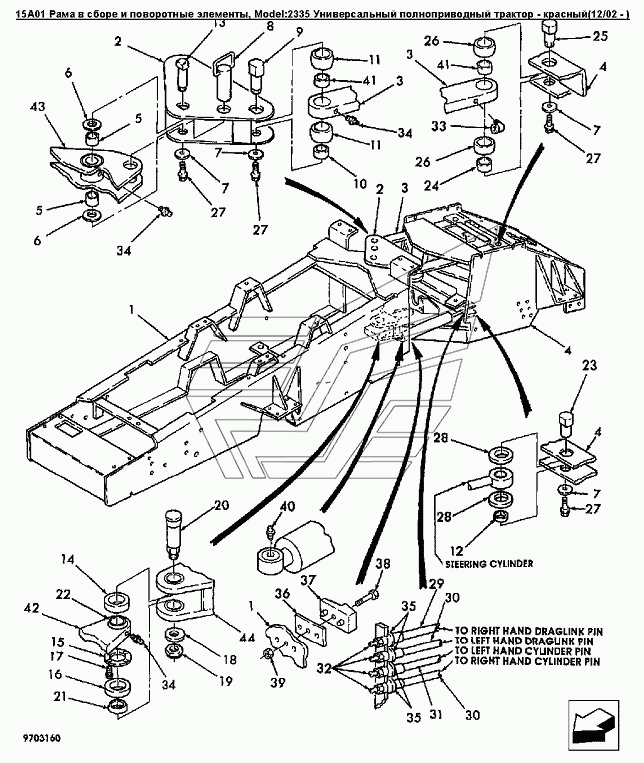

15A01 Рама в сборе и поворотные элементы Versatile серии 2000. Каталог 2008г.

14B02 Крылья и родственные элементы Versatile серии 2000 15A02 Лестница и поручни Versatile серии 2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама передняя L4WD

Заводской номер: 86026116 Количество на модель: 1
86026116
1
1

Номер детали на чертеже:

1

Передняя рама WA

Заводской номер: 86029911 Количество на модель: 1
86029911
1
2

Номер детали на чертеже:

2

Рама поворотная

Заводской номер: 86026117 Количество на модель: 1
86026117
1
2

Номер детали на чертеже:

2

Подвижная рама WA

Заводской номер: 86027814 Количество на модель: 1
86027814
1
3

Номер детали на чертеже:

3

Тяга

Заводской номер: 86024644 Количество на модель: 2
86024644
2
3

Номер детали на чертеже:

3

Узел тяги

Заводской номер: 86027921 Количество на модель: 2
86027921
2
4

Номер детали на чертеже:

4

Задняя рама WA

Заводской номер: 86027815 Количество на модель: 1
86027815
1
4

Номер детали на чертеже:

4

Рама задняя L4WD

Заводской номер: 86026119 Количество на модель: 1
86026119
1
5

Номер детали на чертеже:

5

Втулка внутр O 50 внешн O 55 длинна 40

Заводской номер: 9704416 Количество на модель: 2
9704416
2
6

Номер детали на чертеже:

6

ШАЙБА

Заводской номер: 9704417 Количество на модель: 2
9704417
2
7

Номер детали на чертеже:

7

ШАЙБА

Заводской номер: 9671405 Количество на модель: 9
9671405
9
8

Номер детали на чертеже:

8

Палец

Заводской номер: V69146 Количество на модель: 1
V69146
1
8

Номер детали на чертеже:

8

Фиксатор шарнирного соединения

Заводской номер: 86029303 Количество на модель: 1
86029303
1
9

Номер детали на чертеже:

9

Палец тяги передний

Заводской номер: 9705768 Количество на модель: 2
9705768
2
10

Номер детали на чертеже:

10

Уплотнитель пальца тяги передний

Заводской номер: 9707199 Количество на модель: 2
9707199
2
11

Номер детали на чертеже:

11

Уплотнитель тяги передней

Заводской номер: 86001127 Количество на модель: 4
86001127
4
12

Номер детали на чертеже:

12

Прокладка пальца рулевого цилиндра

Заводской номер: 9705720 Количество на модель: 4
9705720
4
13

Номер детали на чертеже:

13

ПАЛЕЦ

Заводской номер: 9704415 Количество на модель: 1
9704415
1
14

Номер детали на чертеже:

14

Уплотнение диам.наруж.120 толщина 35мм

Заводской номер: V75112 Количество на модель: 1
V75112
1
15

Номер детали на чертеже:

15

Планка стопорная

Заводской номер: 86029312 Количество на модель: 1
86029312
1
15

Номер детали на чертеже:

15

ПЛАСТИНА УДЕРЖИВАЮЩАЯ

Заводской номер: 9704929 Количество на модель: 1
9704929
1
16

Номер детали на чертеже:

16

Уплотнение диам.наруж.120 толщина 32мм

Заводской номер: V75111 Количество на модель: 1
V75111
1
17

Номер детали на чертеже:

17

Болт шестигранный FLG USR M10 X 25 PL

Заводской номер: 274251 Количество на модель: 4
274251
4
18

Номер детали на чертеже:

18

ШАЙБА

Заводской номер: 9790655 Количество на модель: 1
9790655
1
19

Номер детали на чертеже:

19

ГАЙКА

Заводской номер: 9706872 Количество на модель: 1
9706872
1
20

Номер детали на чертеже:

20

ПАЛЕЦ

Заводской номер: 9704865 Количество на модель: 1
9704865
1
21

Номер детали на чертеже:

21

КОЛЬЦО

Заводской номер: 9704866 Количество на модель: 1
9704866
1
22

Номер детали на чертеже:

22

Подшипник SPHR 60.0IDX105.0ODX63.0

Заводской номер: 9672932 Количество на модель: 1
9672932
1
23

Номер детали на чертеже:

23

ПАЛЕЦ РУЛЕВОГО ЦИЛИНДРА

Заводской номер: 9705770 Количество на модель: 4
9705770
4
24

Номер детали на чертеже:

24

Уплотнитель пальца задней части тяги

Заводской номер: 9704348 Количество на модель: 2
9704348
2
25

Номер детали на чертеже:

25

Палец тяги задний

Заводской номер: 9705769 Количество на модель: 2
9705769
2
26

Номер детали на чертеже:

26

Уплотнение диам.наруж.100 толщина 25мм

Заводской номер: V75117 Количество на модель: 4
V75117
4
27

Номер детали на чертеже:

27

Болт Gr-5, 0.625dm-18UNFx1.25dm

Заводской номер: V106543 Количество на модель: 9
V106543
9
28

Номер детали на чертеже:

28

Уплотнение цилиндра рулевого

Заводской номер: 9704349 Количество на модель: 8
9704349
8
29

Номер детали на чертеже:

29

Рукав гидравлический в сборе Id-0.13 x 1200mm

Заводской номер: 9673090 Количество на модель: 1
9673090
1
30

Номер детали на чертеже:

30

Рукав 13х800мм

Заводской номер: 9672621 Количество на модель: 2
9672621
2
31

Номер детали на чертеже:

31

Рукав гидравлический в сборе Id-3/16in Lth-305mm

Заводской номер: 9670768 Количество на модель: 1
9670768
1
32

Номер детали на чертеже:

32

Штуцер для подвода смазки 1/8NPTF

Заводской номер: 86050275 Количество на модель: 4
86050275
4
33

Номер детали на чертеже:

33

Фитинг 90°, латунь

Заводской номер: 17498 Количество на модель: 4
17498
4
34

Номер детали на чертеже:

34

Штуцер для подвода смазки 1/8-27NPT

Заводской номер: 80710 Количество на модель: 4
80710
4
35

Номер детали на чертеже:

35

Шайба 10.77X20.00X2.00 PL

Заводской номер: 86511323 Количество на модель: 4
86511323
4
36

Номер детали на чертеже:

36

Пластина L4WD

Заводской номер: 9707528 Количество на модель: AR
9707528
AR
37

Номер детали на чертеже:

37

Упор шкворня шарнирного соединения, красн.

Заводской номер: 86027831 Количество на модель: AR
86027831
AR
37

Номер детали на чертеже:

37

Упор шарнирного соединения

Заводской номер: 9704130 Количество на модель: AR
9704130
AR
38

Номер детали на чертеже:

38

Болт M16x50 8.8PL

Заводской номер: 412185 Количество на модель: AR
412185
AR
39

Номер детали на чертеже:

39

Гайка M16 Cl-8 Pl

Заводской номер: 9804280 Количество на модель: AR
9804280
AR
40

Номер детали на чертеже:

40

Масленка 1/8 - 90 NPT

Заводской номер: 80719 Количество на модель: 2
80719
2
41

Номер детали на чертеже:

41

Втулка сферическая 50.8 внутр O 80.96 внешн O 44.5

Заводской номер: 86000739 Количество на модель: 2
86000739
2
42

Номер детали на чертеже:

42

Блок колебательный

Заводской номер: 9703670 Количество на модель: 1
9703670
1
43

Номер детали на чертеже:

43

Опора пальца, передняя рама L4wd

Заводской номер: 9703302 Количество на модель: 1
9703302
1
44

Номер детали на чертеже:

44

Набор осей качания рамы

Заводской номер: 9705955 Количество на модель: 1
9705955
1
