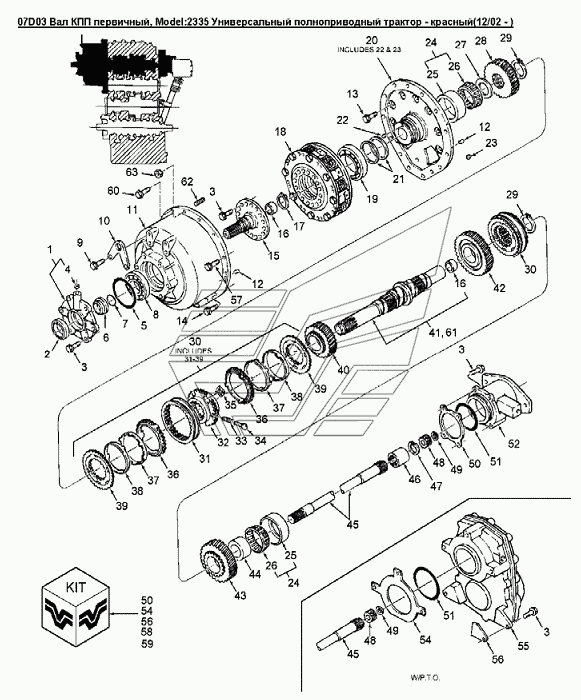

07D03 Вал КПП первичный Versatile серии 2000. Каталог 2008г.

07D02 Вал КПП вторичный Versatile серии 2000 07D04 Вал промежуточный 1-ый Versatile серии 2000

Вид отображения:

Детали справа

По ширине экрана

63

49

48

47

46

45

44

43

42

41

40

39

38

37

36

50

51

63

63

64

52a

62

61

60

59

58

57

56

54

52

35

34

15

14

3

12

11

10

8

7

6

5

4

2

16

17

33

32

31

30

29

28

27

24

23

22

21

20

19

18

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Раздаточная коробка 12МКПП HHP-L4WD

Заводской номер: 86032549 Количество на модель: 1

86032549

1

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: 412335 Количество на модель: 1

412335

1

Номер детали на чертеже:

Колесо зубчатое

Заводской номер: 86001334 Количество на модель: 1

86001334

1

Номер детали на чертеже:

Стопорное кольцо диам.М42

Заводской номер: 300645 Количество на модель: 1

300645

1

Номер детали на чертеже:

Муфта привода насоса

Заводской номер: 86011515 Количество на модель: 1

86011515

1

Номер детали на чертеже:

Вал насоса и механизма отбора мощности

Заводской номер: 86011514 Количество на модель: 1

86011514

1

Номер детали на чертеже:

Манжета зубчатого колеса Z=40 входного вала транс

Заводской номер: 86001331 Количество на модель: 1

86001331

1

Номер детали на чертеже:

Колесо зубчатое z=37

Заводской номер: 86001328 Количество на модель: 1

86001328

1

Номер детали на чертеже:

Колесо зубчатое z=40

Заводской номер: 86001329 Количество на модель: 1

86001329

1

Номер детали на чертеже:

Вал входной с втулкой

Заводской номер: 86001324 Количество на модель: 1

86001324

1

Номер детали на чертеже:

Колесо зубчатое z=31

Заводской номер: 86001326 Количество на модель: 1

86001326

1

Номер детали на чертеже:

Диск муфты сцепления

Заводской номер: 86001027 Количество на модель: 2

86001027

2

Номер детали на чертеже:

Кольцо внутреннее

Заводской номер: 86001028 Количество на модель: 2

86001028

2

Номер детали на чертеже:

Кольцо промежуточной шестерни

Заводской номер: 86001029 Количество на модель: 2

86001029

2

Номер детали на чертеже:

Кольцо внешнее

Заводской номер: 86001030 Количество на модель: 2

86001030

2

Номер детали на чертеже:

Набор прокладок

Заводской номер: 86011727 Количество на модель: 1

86011727

1

Номер детали на чертеже:

Кольцо уплотнительное JIS G115

Заводской номер: 86001337 Количество на модель: 1

86001337

1

Номер детали на чертеже:

Раздаточная коробка 12МКПП L4WD

Заводской номер: 86029089 Количество на модель: 1

86029089

1

Номер детали на чертеже:

Раздаточная коробка, 12МКПП

Заводской номер: 86011223 Количество на модель: 1

86011223

1

Номер детали на чертеже:

Гайка M12х1.75

Заводской номер: 337475 Количество на модель: 2

337475

2

Номер детали на чертеже:

Корпус подшипника

Заводской номер: 86011725 Количество на модель: 1

86011725

1

Номер детали на чертеже:

Болт М12

Заводской номер: 86021653 Количество на модель: 2

86021653

2

Номер детали на чертеже:

Вал входной

Заводской номер: 86014737 Количество на модель: 1

86014737

1

Номер детали на чертеже:

Болт M 12х1.75х50 Cl-8.8

Заводской номер: 9671487 Количество на модель: 2

9671487

2

Номер детали на чертеже:

Набор уплотнений и прокладок

Заводской номер: 86020168 Количество на модель: 1

86020168

1

Номер детали на чертеже:

Набор прокладок и уплотнений трансмиссии

Заводской номер: 86011730 Количество на модель: 1

86011730

1

Номер детали на чертеже:

Болт M12x40 Cl-8.8

Заводской номер: 9804268 Количество на модель: 8

9804268

8

Номер детали на чертеже:

Прокладка

Заводской номер: 86001054 Количество на модель: 1

86001054

1

Номер детали на чертеже:

Прокладка

Заводской номер: 86001053 Количество на модель: 1

86001053

1

Номер детали на чертеже:

Адаптер

Заводской номер: 86011726 Количество на модель: 1

86011726

1

Номер детали на чертеже:

Элемент - муфта синхронизатора трансмиссии

Заводской номер: 86001032 Количество на модель: 3

86001032

3

Номер детали на чертеже:

Фиксатор шестерни синхронизатора

Заводской номер: 86001035 Количество на модель: 3

86001035

3

Номер детали на чертеже:

Фланец входного вала сцепления трансмиссии

Заводской номер: 86002437 Количество на модель: 1

86002437

1

Номер детали на чертеже:

Болт M12x1.75x65 Cl-8.8

Заводской номер: 86509603 Количество на модель: 1

86509603

1

Номер детали на чертеже:

Болт M12x1.75x30 Cl-8.8

Заводской номер: 9670066 Количество на модель: 6

9670066

6

Номер детали на чертеже:

Штифт 12.0x24.0

Заводской номер: 86508495 Количество на модель: 4

86508495

4

Номер детали на чертеже:

Корпус муфты

Заводской номер: 86001276 Количество на модель: 1

86001276

1

Номер детали на чертеже:

Кронштейн

Заводской номер: 86001253 Количество на модель: 2

86001253

2

Номер детали на чертеже:

Подшипник шариковый 55.00IDX120.0ODX29.0

Заводской номер: 86509787 Количество на модель: 1

86509787

1

Номер детали на чертеже:

Кольцо уплотнительное JIS G45 сцепления

Заводской номер: 86001274 Количество на модель: 1

86001274

1

Номер детали на чертеже:

Манжета

Заводской номер: 86001275 Количество на модель: 1

86001275

1

Номер детали на чертеже:

Кольцо уплотнительное JIS G130

Заводской номер: 86001318 Количество на модель: 1

86001318

1

Номер детали на чертеже:

Дроссель M8х1.25 - 8 диам.1.8

Заводской номер: 86001347 Количество на модель: 1

86001347

1

Номер детали на чертеже:

Уплотнение масляное внут. O2,38хвнеш. O3,35х0,

Заводской номер: 86508488 Количество на модель: 1

86508488

1

Номер детали на чертеже:

Втулка

Заводской номер: 86001325 Количество на модель: 2

86001325

2

Номер детали на чертеже:

Стопорное кольцо М55

Заводской номер: 327911 Количество на модель: 1

327911

1

Номер детали на чертеже:

Пружина синхронизатора

Заводской номер: V96294 Количество на модель: 3

V96294

3

Номер детали на чертеже:

Корпус синхронизатора трансмиссии в сборе

Заводской номер: 86001031 Количество на модель: 1

86001031

1

Номер детали на чертеже:

Втулка синхронизатора скользящая ZF-D 135/128

Заводской номер: 86000965 Количество на модель: 1

86000965

1

Номер детали на чертеже:

Синхронизатор ZF D 135 AND 128

Заводской номер: 86000964 Количество на модель: 2

86000964

2

Номер детали на чертеже:

Кольцо стопорное

Заводской номер: 86001056 Количество на модель: 2

86001056

2

Номер детали на чертеже:

Колесо зубчатое z=34

Заводской номер: 86001327 Количество на модель: 1

86001327

1

Номер детали на чертеже:

Прокладка

Заводской номер: 86001330 Количество на модель: 1

86001330

1

Номер детали на чертеже:

Подшипник 55.0IDX120.0ODX31.50

Заводской номер: 86509784 Количество на модель: 2

86509784

2

Номер детали на чертеже:

Ввертыш М8х1.25 внут.диам.4

Заводской номер: 86001271 Количество на модель: 1

86001271

1

Номер детали на чертеже:

Пробка 1/8

Заводской номер: 86001321 Количество на модель: 4

86001321

4

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: 86001272 Количество на модель: 2

86001272

2

Номер детали на чертеже:

Плита с пробкой и отверстием

Заводской номер: 86001322 Количество на модель: 1

86001322

1

Номер детали на чертеже:

Подшипник шариковый 105.00IDX145.0ODX20.0

Заводской номер: 86509788 Количество на модель: 1

86509788

1

Номер детали на чертеже:

Муфта фрикционная, дисковая

Заводской номер: 86002435 Количество на модель: 1

86002435

1

Номер детали на чертеже:

Крышка муфты сцепления

Заводской номер: 86001277 Количество на модель: 1

86001277

1
