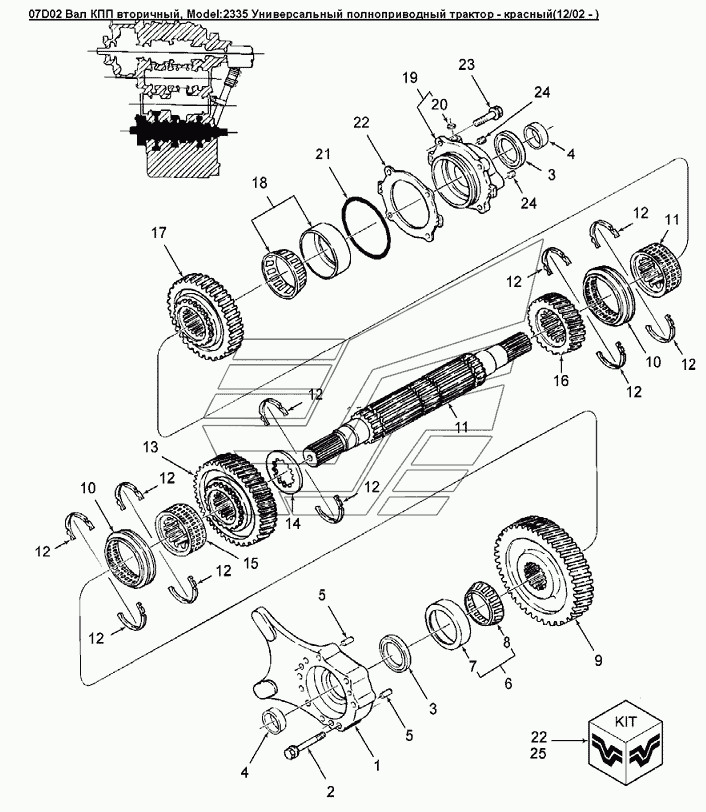

07D02 Вал КПП вторичный Versatile серии 2000. Каталог 2008г.

07D01 КПП 12 скоростей Versatile серии 2000 07D03 Вал КПП первичный Versatile серии 2000

Вид отображения:

Детали справа

По ширине экрана

86050345

UNKNOWN

1

2

3

4

5

6

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Стопорное кольцо диам.3.0dm

Заводской номер: 86050345 Количество на модель: 5

86050345

5

Номер детали на чертеже:

Главный тормозной цилиндр

Заводской номер: UNKNOWN Количество на модель:

UNKNOWN

1

Номер детали на чертеже:

1

Кожух в сборе выходного вала трансмиссии

Заводской номер: 86019031 Количество на модель: 1

86019031

1

2

Номер детали на чертеже:

2

Винт с гексагональной головкой с фланцами M12x75

Заводской номер: 86509604 Количество на модель: 8

86509604

8

3

Номер детали на чертеже:

3

Уплотнение масляное внут. O2,38хвнеш. O3,35х0,

Заводской номер: 86508488 Количество на модель: 2

86508488

2

4

Номер детали на чертеже:

4

Манжета

Заводской номер: 86001316 Количество на модель: 2

86001316

2

5

Номер детали на чертеже:

5

Штифт

Заводской номер: 86509335 Количество на модель: 2

86509335

2

6

Номер детали на чертеже:

6

Подшипник 65.0IDX120.0ODX32.75

Заводской номер: 86509786 Количество на модель: 1

86509786

1

8

Номер детали на чертеже:

8

Отдельно не продается

Заводской номер: NSS Количество на модель:

NSS

9

Номер детали на чертеже:

9

Колесо зубчатое z=47

Заводской номер: 86019023 Количество на модель: 1

86019023

1

10

Номер детали на чертеже:

10

Втулка переключателя передач

Заводской номер: 86019030 Количество на модель: 2

86019030

2

11

Номер детали на чертеже:

11

Вал входной

Заводской номер: 86029116 Количество на модель: 1

86029116

1

12

Номер детали на чертеже:

12

Кольцо стопорное

Заводской номер: 86029117 Количество на модель: 5

86029117

5

13

Номер детали на чертеже:

13

Шестерня Z=37 выходного вала трансмиссии

Заводской номер: 86019024 Количество на модель: 1

86019024

1

14

Номер детали на чертеже:

14

Прокладка центрального выходного вала трансмиссии

Заводской номер: 86001315 Количество на модель: 1

86001315

1

15

Номер детали на чертеже:

15

Ступица переключения передач

Заводской номер: 86019029 Количество на модель: 2

86019029

2

16

Номер детали на чертеже:

16

Колесо зубчатое на вых. валу трансмиссии z=25

Заводской номер: 86019027 Количество на модель: 1

86019027

1

17

Номер детали на чертеже:

17

Колесо зубчатое z=38

Заводской номер: 86019028 Количество на модель: 1

86019028

1

18

Номер детали на чертеже:

18

Корпус подшипника конического 65.0IDX140.0OD

Заводской номер: 86017340 Количество на модель: 1

86017340

1

19

Номер детали на чертеже:

19

Крышка вторичного вала, задняя

Заводской номер: 86011715 Количество на модель: 1

86011715

1

20

Номер детали на чертеже:

20

Дроссель M10х1.5 диам.2.8

Заводской номер: 86001320 Количество на модель: 1

86001320

1

21

Номер детали на чертеже:

21

Кольцо уплотнительное вн. O 151.99xтолщина 3.53

Заводской номер: 86001299 Количество на модель: 1

86001299

1

22

Номер детали на чертеже:

22

Набор прокладок для трансмиссии

Заводской номер: 86001298 Количество на модель: 1

86001298

1

23

Номер детали на чертеже:

23

Болт M12x1.75x30 Cl-8.8

Заводской номер: 9670066 Количество на модель: 6

9670066

6

24

Номер детали на чертеже:

24

Пробка 1/8

Заводской номер: 86001321 Количество на модель: 2

86001321

2

25

Номер детали на чертеже:

25

Набор уплотнений и прокладок

Заводской номер: 86020168 Количество на модель: 1

86020168

1
