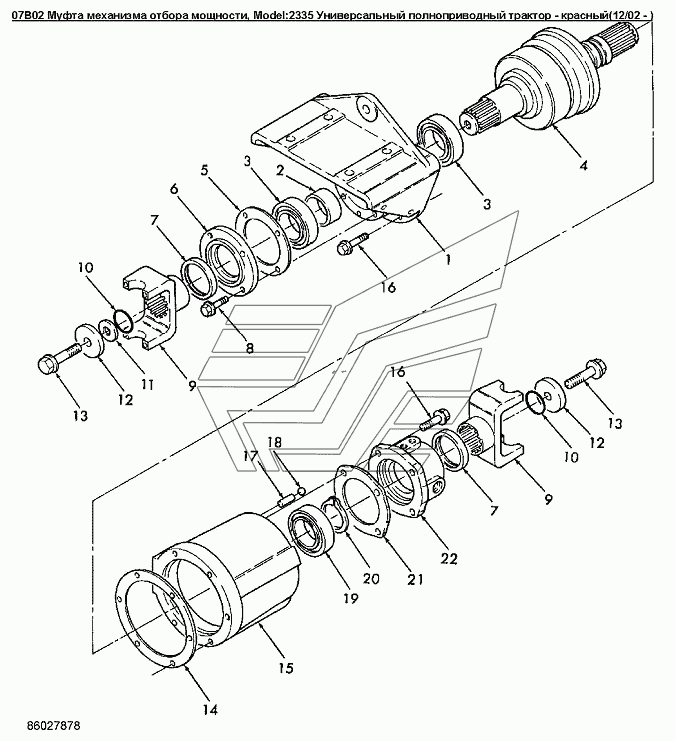

07B02 Муфта механизма отбора мощности Versatile серии 2000. Каталог 2008г.

07B01 Раздаточная коробка механизма отбора мощности, АКПП Versatile серии 2000 07B03 Редуктор механизма отбора мощности Versatile серии 2000

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

5

5

6

7

8

9

10

11

11

11

12

13

14

15

16

17

18

19

20

21

22

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус муфты

Заводской номер: 86000299 Количество на модель: 1

86000299

1

2

Номер детали на чертеже:

2

Втулка механизма отбора мощности

Заводской номер: 9700392 Количество на модель: 1

9700392

1

3

Номер детали на чертеже:

3

Подшипник шариковый диам.внутр.55 наруж.100 толщина 21мм

Заводской номер: 9780033 Количество на модель: 2

9780033

2

4

Номер детали на чертеже:

4

Муфта

Заводской номер: 86002003 Количество на модель: 1

86002003

1

5

Номер детали на чертеже:

5

Шайба 0.05мм L4WD

Заводской номер: 9704847 Количество на модель: 2

9704847

2

5

Номер детали на чертеже:

5

Шайба 0.10мм L4WD

Заводской номер: 9704846 Количество на модель: 2

9704846

2

5

Номер детали на чертеже:

5

Шайба 0.25мм L4WD

Заводской номер: 9704845 Количество на модель: 2

9704845

2

6

Номер детали на чертеже:

6

Крышка

Заводской номер: 9700391 Количество на модель: 1

9700391

1

7

Номер детали на чертеже:

7

Сальник вилки

Заводской номер: 9790022 Количество на модель: 2

9790022

2

8

Номер детали на чертеже:

8

Болт шестигранный FLG M 8x25 8.8PL

Заводской номер: 9671714 Количество на модель: 4

9671714

4

9

Номер детали на чертеже:

9

Вилка серия 1500

Заводской номер: 9700254 Количество на модель: 2

9700254

2

10

Номер детали на чертеже:

10

Уплотнительное кольцо внут.диам.1 3/4 толщина 3/16

Заводской номер: 510207 Количество на модель: 2

510207

2

11

Номер детали на чертеже:

11

Шайба 0.10

Заводской номер: 9702384 Количество на модель: AR

9702384

AR

11

Номер детали на чертеже:

11

Шайба 0.25

Заводской номер: 9702383 Количество на модель: AR

9702383

AR

11

Номер детали на чертеже:

11

Шайба 0.10

Заводской номер: 9702382 Количество на модель: AR

9702382

AR

12

Номер детали на чертеже:

12

ШАЙБА

Заводской номер: 9671405 Количество на модель: 2

9671405

2

13

Номер детали на чертеже:

13

Болт Gr-5, 0.625dm-18UNFx1.25dm

Заводской номер: V106543 Количество на модель: 2

V106543

2

14

Номер детали на чертеже:

14

Уплотнение муфты

Заводской номер: 9704873 Количество на модель: 1

9704873

1

15

Номер детали на чертеже:

15

Корпус муфты

Заводской номер: 9700055 Количество на модель: 1

9700055

1

16

Номер детали на чертеже:

16

Болт M10x30 Cl-8.8

Заводской номер: 9804262 Количество на модель: 10

9804262

10

17

Номер детали на чертеже:

17

Стержень 0.25x1.50

Заводской номер: 81834 Количество на модель: 4

81834

4

18

Номер детали на чертеже:

18

Шарик диам.0.375dm

Заводской номер: 44468 Количество на модель: 4

44468

4

19

Номер детали на чертеже:

19

Подшипник шариковый диам.внутр.55 наруж.100 толщина 21мм

Заводской номер: 9780004 Количество на модель: 1

9780004

1

20

Номер детали на чертеже:

20

Стопорное кольцо диам.2.16

Заводской номер: 9790531 Количество на модель: 1

9790531

1

21

Номер детали на чертеже:

21

Уплотнение

Заводской номер: 9704872 Количество на модель: 1

9704872

1

22

Номер детали на чертеже:

22

Корпус коллектора

Заводской номер: 9700360 Количество на модель: 1

9700360

1
