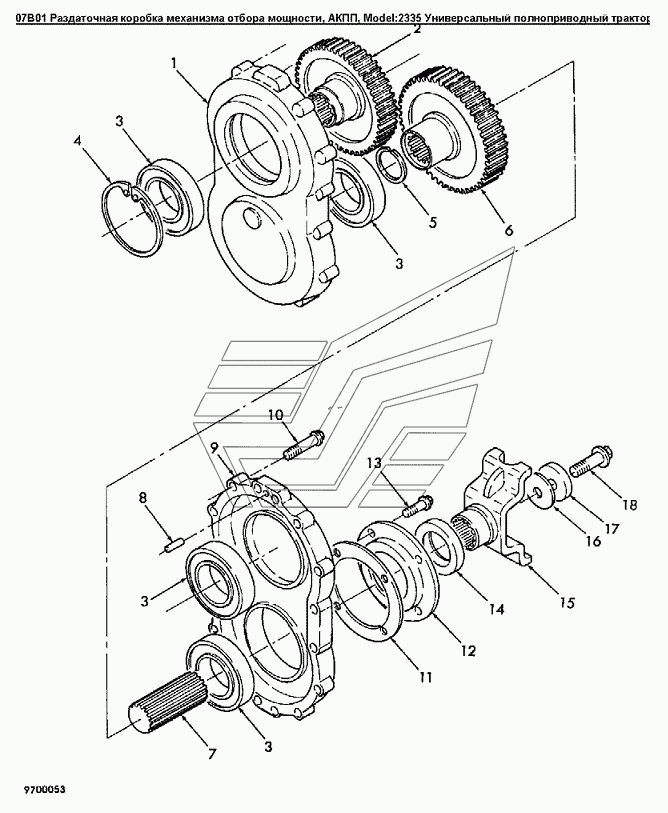

07B01 Раздаточная коробка механизма отбора мощности, АКПП Versatile серии 2000. Каталог 2008г.

07A14 Привод механизма отбора мощности, АКПП Versatile серии 2000 07B02 Муфта механизма отбора мощности Versatile серии 2000

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

11

11

12

13

14

15

16

16

16

17

18

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Крышка левая

Заводской номер: 9700054 Количество на модель: 1

9700054

1

2

Номер детали на чертеже:

2

Шестерня, 35 зубьев

Заводской номер: 9700058 Количество на модель: 1

9700058

1

3

Номер детали на чертеже:

3

Подшипник шариковый диам.внутр.65 наруж.120 толщина 23мм

Заводской номер: V16259 Количество на модель: 4

V16259

4

4

Номер детали на чертеже:

4

Стопорное кольцо диам.4.75dm

Заводской номер: 9706544 Количество на модель: 1

9706544

1

5

Номер детали на чертеже:

5

Стопорное кольцо диам.1.76

Заводской номер: 9700587 Количество на модель: 1

9700587

1

6

Номер детали на чертеже:

6

Шестерня, 36 зубьев

Заводской номер: 9700057 Количество на модель: 1

9700057

1

7

Номер детали на чертеже:

7

Вторичный вал

Заводской номер: 9700284 Количество на модель: 1

9700284

1

8

Номер детали на чертеже:

8

Штифт 8x40мм

Заводской номер: 9780003 Количество на модель: 2

9780003

2

9

Номер детали на чертеже:

9

Корпус, правая часть

Заводской номер: 9700283 Количество на модель: 1

9700283

1

10

Номер детали на чертеже:

10

Болт M10x1.5x60 Cl 8.8

Заводской номер: 9804265 Количество на модель: 15

9804265

15

11

Номер детали на чертеже:

11

Шайба 0.05мм L4WD

Заводской номер: 9704844 Количество на модель: 2

9704844

2

11

Номер детали на чертеже:

11

Шайба 0.10мм L4WD

Заводской номер: 9704843 Количество на модель: 2

9704843

2

11

Номер детали на чертеже:

11

Шайба 0.25мм L4WD

Заводской номер: 9704842 Количество на модель: 2

9704842

2

12

Номер детали на чертеже:

12

Стакан

Заводской номер: 9700422 Количество на модель: 1

9700422

1

13

Номер детали на чертеже:

13

Болт M8x20 Cl-8.8

Заводской номер: 9804258 Количество на модель: 4

9804258

4

14

Номер детали на чертеже:

14

Сальник вилки

Заводской номер: 9790021 Количество на модель: 1

9790021

1

15

Номер детали на чертеже:

15

Вилка серия 1550

Заводской номер: 9700235 Количество на модель: 1

9700235

1

16

Номер детали на чертеже:

16

Шайба 0.10

Заводской номер: 9702384 Количество на модель: 2

9702384

2

16

Номер детали на чертеже:

16

Шайба 0.25

Заводской номер: 9702383 Количество на модель: 2

9702383

2

16

Номер детали на чертеже:

16

Шайба 0.10

Заводской номер: 9702382 Количество на модель: 2

9702382

2

17

Номер детали на чертеже:

17

ШАЙБА

Заводской номер: 9671405 Количество на модель: 1

9671405

1

18

Номер детали на чертеже:

18

Болт Gr-5, 0.625dm-18UNFx1.25dm

Заводской номер: V106543 Количество на модель: 1

V106543

1
