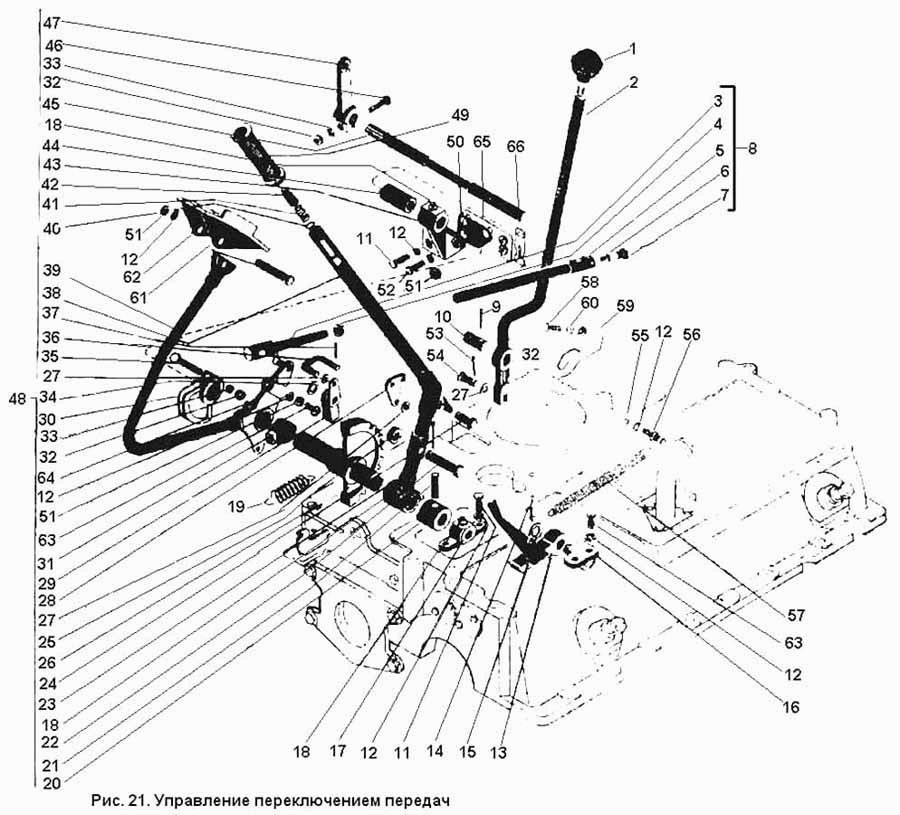

Управление переключением передач К-701

Установка коробки передач К-701 Картер коробки передач К-701

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Управление переключением передач (комплект)

Заводской номер: 700А.17.19.000 Количество на модель:
700А.17.19.000
1

Номер детали на чертеже:

1

Шар

Заводской номер: 700.37.00.011-1 Количество на модель: 1
700.37.00.011-1
1
2

Номер детали на чертеже:

2

Рычаг в сборе

Заводской номер: 700А.17.19.610-2 Количество на модель: 1
700А.17.19.610-2
1
3

Номер детали на чертеже:

3

Наконечник

Заводской номер: 700.17.19.061 Количество на модель: 1
700.17.19.061
1
5

Номер детали на чертеже:

5

Тяга в сборе

Заводской номер: 700А.17.19.050-3 Количество на модель: 1
700А.17.19.050-3
1
6

Номер детали на чертеже:

6

Сухарь

Заводской номер: 700.17.19.049 Количество на модель: 2
700.17.19.049
2
7

Номер детали на чертеже:

7

Гайка

Заводской номер: 700.17.19.051 Количество на модель: 2
700.17.19.051
2
8

Номер детали на чертеже:

8

Тяга в сборе

Заводской номер: 700А.17.19.330-3 Количество на модель: 1
700А.17.19.330-3
1
10

Номер детали на чертеже:

10

Валик

Заводской номер: 700.17.19.153-1 Количество на модель: 1
700.17.19.153-1
1
11

Номер детали на чертеже:

11

Болт М12Х30 ГОСТ 7808-70

Заводской номер: Болт М12Х30 ГОСТ 7808-70 Количество на модель: 4
Болт М12Х30 ГОСТ 7808-70
4
13

Номер детали на чертеже:

13

Стопор в сборе

Заводской номер: 700А.17.19.570 Количество на модель: 1
700А.17.19.570
1
16

Номер детали на чертеже:

16

Кронштейн в сборе

Заводской номер: 700А.17.19.550 Количество на модель: 1
700А.17.19.550
1
17

Номер детали на чертеже:

17

Кронштейн

Заводской номер: 700А.17.19.103 Количество на модель: 1
700А.17.19.103
1
18

Номер детали на чертеже:

18

Масленка 1.3 ГОСТ 19853-74

Заводской номер: Масленка 1.3 ГОСТ 19853-74 Количество на модель: 3
Масленка 1.3 ГОСТ 19853-74
3
19

Номер детали на чертеже:

19

Пружина

Заводской номер: 700.17.19.077-1 Количество на модель: 1
700.17.19.077-1
1
20

Номер детали на чертеже:

20

Втулка

Заводской номер: 700А.17.19.162 Количество на модель: 1
700А.17.19.162
1
22

Номер детали на чертеже:

22

Ось

Заводской номер: 700А.17.19.166-1 Количество на модель: 1
700А.17.19.166-1
1
23

Номер детали на чертеже:

23

Рычаг в сборе

Заводской номер: 700А.17.19.510-5 Количество на модель: 1
700А.17.19.510-5
1
24

Номер детали на чертеже:

24

Валик

Заводской номер: 700.17.19.055-5 Количество на модель: 1
700.17.19.055-5
1
25

Номер детали на чертеже:

25

Втулка

Заводской номер: 700А.17.19.156 Количество на модель: 1
700А.17.19.156
1
26

Номер детали на чертеже:

26

Сектор в сборе

Заводской номер: 700А.17.19.670-1 Количество на модель: 1
700А.17.19.670-1
1
28

Номер детали на чертеже:

28

Балансир

Заводской номер: 700А.17.19.019 Количество на модель: 1
700А.17.19.019
1
29

Номер детали на чертеже:

29

Собачка

Заводской номер: 700А.17.19.163-1 Количество на модель: 1
700А.17.19.163-1
1
30

Номер детали на чертеже:

30

Рычаг

Заводской номер: 700А.17.19.028-3 Количество на модель: 1
700А.17.19.028-3
1
31

Номер детали на чертеже:

31

Втулка

Заводской номер: 700А.17.19.192 Количество на модель: 1
700А.17.19.192
1
35

Номер детали на чертеже:

35

БолтМ10Х50 ГОСТ 7811-70

Заводской номер: БолтМ10Х50 ГОСТ 7811-70 Количество на модель: 1
БолтМ10Х50 ГОСТ 7811-70
1
36

Номер детали на чертеже:

36

Поводок

Заводской номер: 700А.17.19.014-2 Количество на модель: 1
700А.17.19.014-2
1
38

Номер детали на чертеже:

38

Стержень

Заводской номер: 700А.17.19.013-1 Количество на модель: 1
700А.17.19.013-1
1
39

Номер детали на чертеже:

39

Рычаг в сборе

Заводской номер: 700А.17.19.520 Количество на модель: 1
700А.17.19.520
1
40

Номер детали на чертеже:

40

Шайба

Заводской номер: 700.17.19.161 Количество на модель: 1
700.17.19.161
1
41

Номер детали на чертеже:

41

Пружина

Заводской номер: 700А.17.19.195 Количество на модель: 1
700А.17.19.195
1
42

Номер детали на чертеже:

42

Втулка

Заводской номер: 700.17.19.033-3 Количество на модель: 1
700.17.19.033-3
1
43

Номер детали на чертеже:

43

Кронштейн

Заводской номер: 700А.17.19.108 Количество на модель: 1
700А.17.19.108
1
44

Номер детали на чертеже:

44

Втулка

Заводской номер: 700А.17.19.171 Количество на модель: 1
700А.17.19.171
1
45

Номер детали на чертеже:

45

Валик

Заводской номер: 700А.17.19.107 Количество на модель: 1
700А.17.19.107
1
46

Номер детали на чертеже:

46

Болт М10Х45 ГОСТ 7811-70

Заводской номер: Болт М10Х45 ГОСТ 7811-70 Количество на модель: 1
Болт М10Х45 ГОСТ 7811-70
1
47

Номер детали на чертеже:

47

Рычаг

Заводской номер: 700.17.19.012-1 Количество на модель: 1
700.17.19.012-1
1
48

Номер детали на чертеже:

48

Мостик в сборе

Заводской номер: 700А.17.19.500-2 Количество на модель: 1
700А.17.19.500-2
1
49

Номер детали на чертеже:

49

Рукоятка

Заводской номер: 700.17.19.057 Количество на модель: 1
700.17.19.057
1
50

Номер детали на чертеже:

50

Прокладка

Заводской номер: 700А.17.00.037 Количество на модель: 1
700А.17.00.037
1
52

Номер детали на чертеже:

52

Болт

Заводской номер: 700А.17.19.158 Количество на модель: 1
700А.17.19.158
1
54

Номер детали на чертеже:

54

Валик

Заводской номер: 700.17.19.055-2 Количество на модель:
700.17.19.055-2
56

Номер детали на чертеже:

56

Зацеп

Заводской номер: 700.17.19.121 Количество на модель: 1
700.17.19.121
1
57

Номер детали на чертеже:

57

Пружина

Заводской номер: 700.23.00.035-1 Количество на модель: 1
700.23.00.035-1
1
58

Номер детали на чертеже:

58

Болт М10Х25 ГОСТ 7808-70

Заводской номер: Болт М10Х25 ГОСТ 7808-70 Количество на модель: 1
Болт М10Х25 ГОСТ 7808-70
1
59

Номер детали на чертеже:

59

Прижим

Заводской номер: 700А.17.00.054-1 Количество на модель: 1
700А.17.00.054-1
1
62

Номер детали на чертеже:

62

Педаль

Заводской номер: 700.00.17.077 Количество на модель: 1
700.00.17.077
1
63

Номер детали на чертеже:

63

Болт М12Х40 ГОСТ 7808-70

Заводской номер: Болт М12Х40 ГОСТ 7808-70 Количество на модель: 3
Болт М12Х40 ГОСТ 7808-70
3
64

Номер детали на чертеже:

64

Масленка 2.3Х45 ГОСТ 19853-74

Заводской номер: Масленка 2.3Х45 ГОСТ 19853-74 Количество на модель: 1
Масленка 2.3Х45 ГОСТ 19853-74
1
65

Номер детали на чертеже:

65

Пластина

Заводской номер: 700А.17.19.710 Количество на модель: 1
700А.17.19.710
1
66

Номер детали на чертеже:

66

Планка

Заводской номер: 700А.17.19.193 Количество на модель: 1
700А.17.19.193
1
