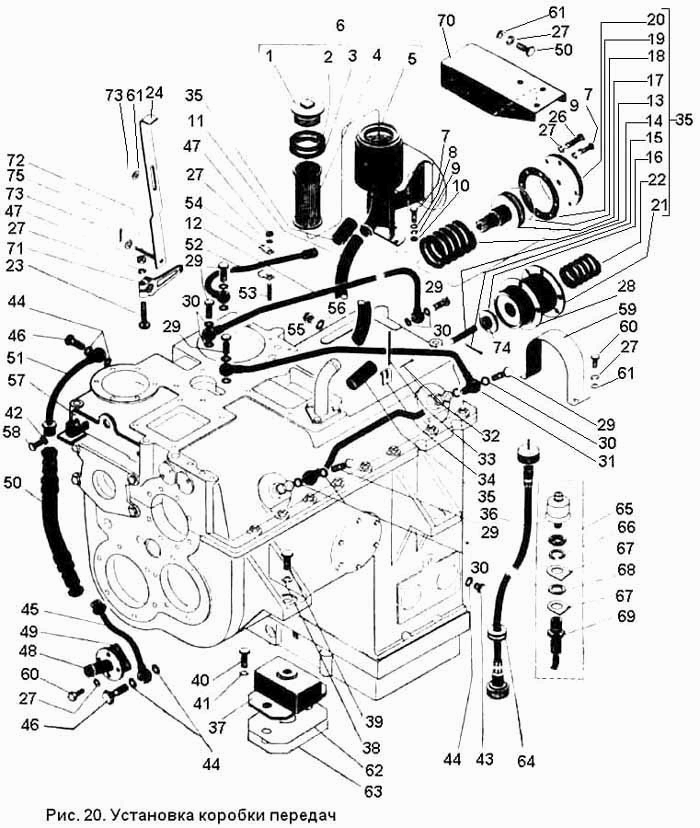

Установка коробки передач К-701

Редуктор привода насоса К-701 Управление переключением передач К-701

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Коробка передач в сборе

Заводской номер: 700А.17.00.000 Количество на модель:
700А.17.00.000
138558
700А.17.00.000
КПП К-700, 701 в сборе
Код: 138558
Артикул: 700А.17.00.000,
Под заказ

На складах : Под заказ

Производитель:

Номер детали на чертеже:

Трубопроводы коробки передач

Заводской номер: 700А.17.24.000 Количество на модель:
700А.17.24.000

Номер детали на чертеже:

Установка коробки передач

Заводской номер: 700А.00.17.000 Количество на модель:
700А.00.17.000
1

Номер детали на чертеже:

1

Пробка

Заводской номер: 700.00.17.024-2 Количество на модель: 1
700.00.17.024-2
1
2

Номер детали на чертеже:

2

Кольцо

Заводской номер: 700.00.17.011 Количество на модель: 1
700.00.17.011
1
3

Номер детали на чертеже:

3

Прокладка

Заводской номер: 700.13.00.057 Количество на модель: 1
700.13.00.057
1
4

Номер детали на чертеже:

4

Фильтр в сборе

Заводской номер: 700.00.17.030 Количество на модель: 1
700.00.17.030
1
5

Номер детали на чертеже:

5

Корпус в сборе

Заводской номер: 700А.00.17.020-2 Количество на модель: 1
700А.00.17.020-2
1
6

Номер детали на чертеже:

6

Бочонок заливной

Заводской номер: 700А.00.17.010-3 Количество на модель: 1
700А.00.17.010-3
1
7

Номер детали на чертеже:

7

Болт М8Х20 ГОСТ 7808-70

Заводской номер: Болт М8Х20 ГОСТ 7808-70 Количество на модель: 3
Болт М8Х20 ГОСТ 7808-70
3
8

Номер детали на чертеже:

8

Шайба 8.01 ГОСТ 11371-78

Заводской номер: Шайба 8.01 ГОСТ 11371-78 Количество на модель: 3
Шайба 8.01 ГОСТ 11371-78
3
9

Номер детали на чертеже:

9

Шайба 8.65Г ГОСТ 6402-70

Заводской номер: Шайба 8.65Г ГОСТ 6402-70 Количество на модель: 10
Шайба 8.65Г ГОСТ 6402-70
10
10

Номер детали на чертеже:

10

Гайка М8 ГОСТ 5927-70

Заводской номер: Гайка М8 ГОСТ 5927-70 Количество на модель: 3
Гайка М8 ГОСТ 5927-70
3
11

Номер детали на чертеже:

11

Труба

Заводской номер: 700А.00.17.065-2 Количество на модель: 1
700А.00.17.065-2
1
12

Номер детали на чертеже:

12

Труба в сборе

Заводской номер: 700А.17.24.140 Количество на модель: 1
700А.17.24.140
1
13

Номер детали на чертеже:

13

Пружина

Заводской номер: 700А.17.00.044 Количество на модель: 1
700А.17.00.044
1
14

Номер детали на чертеже:

14

Шпилька

Заводской номер: 700А.17.00.047 Количество на модель: 1
700А.17.00.047
1
15

Номер детали на чертеже:

15

Шплинт 4Х40 ГОСТ 397-79

Заводской номер: Шплинт 4Х40 ГОСТ 397-79 Количество на модель: 6
Шплинт 4Х40 ГОСТ 397-79
6
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 700А.17.00.053 Количество на модель: 1
700А.17.00.053
1
17

Номер детали на чертеже:

17

Поршень

Заводской номер: 700А.17.00.043 Количество на модель: 1
700А.17.00.043
1
18

Номер детали на чертеже:

18

Кольцо Н1-110Х100-3 ГОСТ 1882929-73

Заводской номер: Кольцо Н1-110Х100-3 ГОСТ 1882929-73 Количество на модель: 1
Кольцо Н1-110Х100-3 ГОСТ 1882929-73
1
19

Номер детали на чертеже:

19

Прокладка

Заводской номер: 700А.17.00.048 Количество на модель: 1
700А.17.00.048
1
20

Номер детали на чертеже:

20

Крышка

Заводской номер: 700А.17.00.046 Количество на модель: 1
700А.17.00.046
1
21

Номер детали на чертеже:

21

Корпус в сборе

Заводской номер: 700А.17.00.080 Количество на модель: 1
700А.17.00.080
1
22

Номер детали на чертеже:

22

Пружина внутренняя

Заводской номер: 700А.17.00.045 Количество на модель: 1
700А.17.00.045
1
23

Номер детали на чертеже:

23

Болт М10Х50 ГОСТ 7808-70

Заводской номер: Болт М10Х50 ГОСТ 7808-70 Количество на модель: 11
Болт М10Х50 ГОСТ 7808-70
11
24

Номер детали на чертеже:

24

Рычаг

Заводской номер: 700А.17.00.069-1 Количество на модель: 1
700А.17.00.069-1
1
25

Номер детали на чертеже:

25

Гидроакумулятор

Заводской номер: 700А.17.00.070 Количество на модель: 1
700А.17.00.070
1
26

Номер детали на чертеже:

26

Болт М10Х40 ГОСТ 7811-70

Заводской номер: Болт М10Х40 ГОСТ 7811-70 Количество на модель: 4
Болт М10Х40 ГОСТ 7811-70
4
27

Номер детали на чертеже:

27

Шайба 10.65Г ГОСТ 6402-70

Заводской номер: Шайба 10.65Г ГОСТ 6402-70 Количество на модель: 5
Шайба 10.65Г ГОСТ 6402-70
5
28

Номер детали на чертеже:

28

Прокладка

Заводской номер: 700А.17.00.039 Количество на модель: 1
700А.17.00.039
1
29

Номер детали на чертеже:

29

Болт зажимной

Заводской номер: 700.17.24.045 Количество на модель: 6
700.17.24.045
6
30

Номер детали на чертеже:

30

Прокладка

Заводской номер: 700.34.2.042 Количество на модель: 12
700.34.2.042
12
31

Номер детали на чертеже:

31

Трубопровод в сборе

Заводской номер: 700А.17.24.120-1 Количество на модель: 1
700А.17.24.120-1
1
32

Номер детали на чертеже:

32

Шплинт хомута 6.3 ОСТ 3-408-70

Заводской номер: 3408-1 Количество на модель: 7
3408-1
7
33

Номер детали на чертеже:

33

Лента 375 ГОСТ 503-71

Заводской номер: Лента 375 ГОСТ 503-71 Количество на модель: 8
Лента 375 ГОСТ 503-71
8
34

Номер детали на чертеже:

34

Рамка хомута ОСТ 3-408-70

Заводской номер: А52426.24 Количество на модель: 4
А52426.24
4
35

Номер детали на чертеже:

35

Рукав 32Х42-16 ГОСТ 10362-76: L=90мм

Заводской номер: Рукав 32Х42-16 ГОСТ 10362-76: L=90мм Количество на модель: 2
Рукав 32Х42-16 ГОСТ 10362-76: L=90мм
2
36

Номер детали на чертеже:

36

Вал гибкий в сборе ГВ 10-Н

Заводской номер: 700А.00.17.160 Количество на модель: 1
700А.00.17.160
1
37

Номер детали на чертеже:

37

Амортизатор типа АКСС-220м

Заводской номер: 700.00.17.170 Количество на модель: 4
700.00.17.170
4
38

Номер детали на чертеже:

38

Шайба 22.65Г ГОСТ 6402-70

Заводской номер: Шайба 22.65Г ГОСТ 6402-70 Количество на модель: 4
Шайба 22.65Г ГОСТ 6402-70
4
39

Номер детали на чертеже:

39

Болт 3М22Х65 ГОСТ 7808-70

Заводской номер: Болт 3М22Х65 ГОСТ 7808-70 Количество на модель: 4
Болт 3М22Х65 ГОСТ 7808-70
4
40

Номер детали на чертеже:

40

Болт М14Х45 ГОСТ 7808-70

Заводской номер: Болт М14Х45 ГОСТ 7808-70 Количество на модель: 8
Болт М14Х45 ГОСТ 7808-70
8
41

Номер детали на чертеже:

41

Шайба 14.65Г ГОСТ 6402-70

Заводской номер: Шайба 14.65Г ГОСТ 6402-70 Количество на модель: 8
Шайба 14.65Г ГОСТ 6402-70
8
42

Номер детали на чертеже:

42

Шайба 12.65Г ГОСТ 6402-70

Заводской номер: Шайба 12.65Г ГОСТ 6402-70 Количество на модель: 14
Шайба 12.65Г ГОСТ 6402-70
14
43

Номер детали на чертеже:

43

Пробка

Заводской номер: 700.17.01.479 Количество на модель: 1
700.17.01.479
1
44

Номер детали на чертеже:

44

Прокладка

Заводской номер: 700.17.01.413 Количество на модель: 5
700.17.01.413
5
45

Номер детали на чертеже:

45

Труба в сборе

Заводской номер: 700А.17.24.160-2 Количество на модель: 1
700А.17.24.160-2
1
46

Номер детали на чертеже:

46

Болт зажимной

Заводской номер: 700.17.24.023-2 Количество на модель: 2
700.17.24.023-2
2
47

Номер детали на чертеже:

47

Гайка М10 ГОСТ 5927-70

Заводской номер: Гайка М10 ГОСТ 5927-70 Количество на модель: 6
Гайка М10 ГОСТ 5927-70
6
48

Номер детали на чертеже:

48

Труба в сборе

Заводской номер: 700А.17.00.120 Количество на модель: 1
700А.17.00.120
1
49

Номер детали на чертеже:

49

Прокладка

Заводской номер: 700.17.01.251-1 Количество на модель: 1
700.17.01.251-1
1
50

Номер детали на чертеже:

50

Рукав

Заводской номер: 700А.34.00.070 Количество на модель: 3
700А.34.00.070
3
51

Номер детали на чертеже:

51

Труба в сборе

Заводской номер: 700.17.24.410 Количество на модель: 1
700.17.24.410
1
52

Номер детали на чертеже:

52

Труба в сборе

Заводской номер: 700А.17.24.130-2 Количество на модель: 1
700А.17.24.130-2
1
53

Номер детали на чертеже:

53

Шпилька М10Х55 ГОСТ 22034-76

Заводской номер: Шпилька М10Х55 ГОСТ 22034-76 Количество на модель: 1
Шпилька М10Х55 ГОСТ 22034-76
1
54

Номер детали на чертеже:

54

Скоба

Заводской номер: 700А.17.00.026 Количество на модель: 2
700А.17.00.026
2
55

Номер детали на чертеже:

55

Пробка М12Х1.25 ЛК 0012-00

Заводской номер: Пробка М12Х1.25 ЛК 0012-00 Количество на модель: 1
Пробка М12Х1.25 ЛК 0012-00
1
56

Номер детали на чертеже:

56

Прокладка ФТ12Х18Х1.5 МН 3138-62

Заводской номер: Прокладка ФТ12Х18Х1.5 МН 3138-62 Количество на модель: 5
Прокладка ФТ12Х18Х1.5 МН 3138-62
5
57

Номер детали на чертеже:

57

Кронштейн в сборе

Заводской номер: 700А.17.00.040 Количество на модель: 1
700А.17.00.040
1
58

Номер детали на чертеже:

58

Болт М2Х30 ГОСТ 7808-70

Заводской номер: Болт М2Х30 ГОСТ 7808-70 Количество на модель: 11
Болт М2Х30 ГОСТ 7808-70
11
59

Номер детали на чертеже:

59

Кожух

Заводской номер: 700А.00.17.066 Количество на модель: 1
700А.00.17.066
1
60

Номер детали на чертеже:

60

Болт М10Х20 ГОСТ 7808-70

Заводской номер: Болт М10Х20 ГОСТ 7808-70 Количество на модель: 5
Болт М10Х20 ГОСТ 7808-70
5
61

Номер детали на чертеже:

61

Шайба 10.01 ГОСТ 11371-78

Заводской номер: Шайба 10.01 ГОСТ 11371-78 Количество на модель: 6
Шайба 10.01 ГОСТ 11371-78
6
62

Номер детали на чертеже:

62

Прокладка

Заводской номер: 700А.00.17.098-01 Количество на модель: 12
700А.00.17.098-01
12
63

Номер детали на чертеже:

63

Прокладка

Заводской номер: 700А.00.17.098-02 Количество на модель: 8
700А.00.17.098-02
8
64

Номер детали на чертеже:

64

Кольцо уплотнительное

Заводской номер: 700.11.08.115 Количество на модель: 1
700.11.08.115
1
65

Номер детали на чертеже:

65

Гайка М20Х1.5 ГОСТ 5927-70

Заводской номер: Гайка М20Х1.5 ГОСТ 5927-70 Количество на модель: 1
Гайка М20Х1.5 ГОСТ 5927-70
1
66

Номер детали на чертеже:

66

Шайба 20.65Г ГОСТ 6402-70

Заводской номер: Шайба 20.65Г ГОСТ 6402-70 Количество на модель: 1
Шайба 20.65Г ГОСТ 6402-70
1
67

Номер детали на чертеже:

67

Планка

Заводской номер: 700.38.00.018 Количество на модель: 1
700.38.00.018
1
68

Номер детали на чертеже:

68

Втулка

Заводской номер: 700.38.00.017 Количество на модель: 1
700.38.00.017
1
69

Номер детали на чертеже:

69

Рукав

Заводской номер: 700.38.00.090 Количество на модель: 1
700.38.00.090
1
70

Номер детали на чертеже:

70

Кронштейн

Заводской номер: 700А.00.17.099 Количество на модель: 1
700А.00.17.099
1
71

Номер детали на чертеже:

71

Рычаг

Заводской номер: 700.17.19.012-1 Количество на модель: 1
700.17.19.012-1
1
72

Номер детали на чертеже:

72

Ось 22-10Х5Х30 ГОСТ 9650-71

Заводской номер: Ось 22-10Х5Х30 ГОСТ 9650-71 Количество на модель: 1
Ось 22-10Х5Х30 ГОСТ 9650-71
1
73

Номер детали на чертеже:

73

Шплинт 2.5Х16 ГОСТ 397-79

Заводской номер: Шплинт 2.5Х16 ГОСТ 397-79 Количество на модель: 2
Шплинт 2.5Х16 ГОСТ 397-79
2
74

Номер детали на чертеже:

74

Гайка М20Х1.5 ГОСТ 5933-73

Заводской номер: Гайка М20Х1.5 ГОСТ 5933-73 Количество на модель: 1
Гайка М20Х1.5 ГОСТ 5933-73
1
75

Номер детали на чертеже:

75

Шайба 10.01 ГОСТ 6958-78

Заводской номер: Шайба 10.01 ГОСТ 6958-78 Количество на модель: 1
Шайба 10.01 ГОСТ 6958-78
1
Редуктор привода насоса К-701 Управление переключением передач К-701
Вернуться в раздел каталога
