СЕТЕУВЯЗЫВАЮЩЕЕ УСТРОЙСТВО RВ15

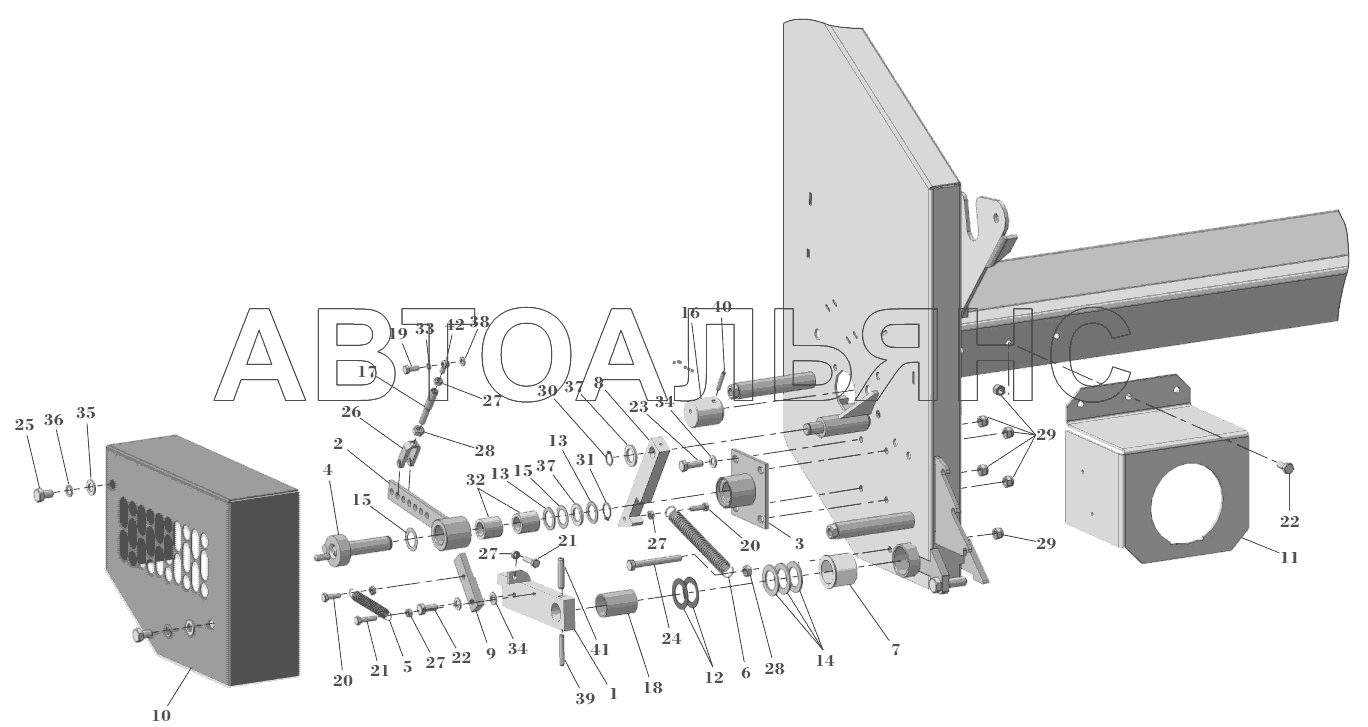

СЕТЕУВЯЗЫВАЮЩЕЕ УСТРОЙСТВО RВ15 СЕТЕУВЯЗЫВАЮЩЕЕ УСТРОЙСТВО С ЭЛЕКТРОПРИВОДОМ RВ15

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Рычаг расцепления

Заводской номер: 11410013 Количество на модель: 1

11410013

1

2

Номер детали на чертеже:

2

Вкладыш с храповиком

Заводской номер: 11410021 Количество на модель: 1

11410021

1

3

Номер детали на чертеже:

3

Опора храповика

Заводской номер: 11410022 Количество на модель: 1

11410022

1

4

Номер детали на чертеже:

4

Кулачок

Заводской номер: 11410023 Количество на модель: 1

11410023

1

5

Номер детали на чертеже:

5

Пружина

Заводской номер: 12T053 Количество на модель: 1

12T053

1

6

Номер детали на чертеже:

6

Пружина

Заводской номер: 12Т003 Количество на модель: 1

12Т003

1

7

Номер детали на чертеже:

7

Вкладыш нейлоновый

Заводской номер: 170007 Количество на модель: 1

170007

1

8

Номер детали на чертеже:

8

Крюк расцепления

Заводской номер: 11421069 Количество на модель: 1

11421069

1

9

Номер детали на чертеже:

9

Рычаг позиционирования

Заводской номер: 11421070 Количество на модель: 1

11421070

1

10

Номер детали на чертеже:

10

Кожух храповика

Заводской номер: 11421095 Количество на модель: 1

11421095

1

11

Номер детали на чертеже:

11

Пластина крепления манометра

Заводской номер: 11421099 Количество на модель: 1

11421099

1

12

Номер детали на чертеже:

12

Кольцо дистанционное

Заводской номер: 11421100 Количество на модель: 3

11421100

3

13

Номер детали на чертеже:

13

Кольцо дистанционное

Заводской номер: 11421101 Количество на модель: 2

11421101

2

14

Номер детали на чертеже:

14

Кольцо дистанционное

Заводской номер: 11421102 Количество на модель: 4

11421102

4

15

Номер детали на чертеже:

15

Кольцо дистанционное

Заводской номер: 11421103 Количество на модель: 2

11421103

2

16

Номер детали на чертеже:

16

Эксцентрик храповика

Заводской номер: 11422025 Количество на модель: 1

11422025

1

17

Номер детали на чертеже:

17

Удлинитель рычага

Заводской номер: 11422027 Количество на модель: 1

11422027

1

18

Номер детали на чертеже:

18

Втулка наружная

Заводской номер: 11423017 Количество на модель: 1

11423017

1

19

Номер детали на чертеже:

19

Болт

Заводской номер: 01E053 Количество на модель: 1

01E053

1

20

Номер детали на чертеже:

20

Болт М620

Заводской номер: 01E059 Количество на модель: 2

01E059

2

21

Номер детали на чертеже:

21

Болт

Заводской номер: 01E065 Количество на модель: 2

01E065

2

22

Номер детали на чертеже:

22

Болт

Заводской номер: 01E090 Количество на модель: 4

01E090

4

23

Номер детали на чертеже:

23

Болт

Заводской номер: 01E111 Количество на модель: 4

01E111

4

24

Номер детали на чертеже:

24

Болт

Заводской номер: 01E130 Количество на модель: 1

01E130

1

25

Номер детали на чертеже:

25

Болт М10х16

Заводской номер: 01E210 Количество на модель: 2

01E210

2

26

Номер детали на чертеже:

26

Вилка

Заводской номер: 01V402 Количество на модель: 1

01V402

1

27

Номер детали на чертеже:

27

Гайка М6

Заводской номер: 02O008 Количество на модель: 5

02O008

5

28

Номер детали на чертеже:

28

Гайка

Заводской номер: 02O014 Количество на модель: 2

02O014

2

29

Номер детали на чертеже:

29

Гайка М8

Заводской номер: 02B025 Количество на модель: 8

02B025

8

30

Номер детали на чертеже:

30

Кольцо стопорное

Заводской номер: 03E015 Количество на модель: 1

03E015

1

31

Номер детали на чертеже:

31

Кольцо стопорное

Заводской номер: 03E018 Количество на модель: 1

03E018

1

32

Номер детали на чертеже:

32

Обгонная муфта

Заводской номер: 05S826 Количество на модель: 2

05S826

2

33

Номер детали на чертеже:

33

Шайба

Заводской номер: 02G006 Количество на модель: 1

02G006

1

34

Номер детали на чертеже:

34

Шайба O8

Заводской номер: 02R009 Количество на модель: 6

02R009

6

35

Номер детали на чертеже:

35

Шайба 1021

Заводской номер: 02R016 Количество на модель: 2

02R016

2

36

Номер детали на чертеже:

36

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 2

02G010

2

37

Номер детали на чертеже:

37

Шайба

Заводской номер: 12S019 Количество на модель: 7

12S019

7

38

Номер детали на чертеже:

38

Шайба 6

Заводской номер: 02R006 Количество на модель: 1

02R006

1

39

Номер детали на чертеже:

39

Пружинный штифт O5х40

Заводской номер: 03S540 Количество на модель: 1

03S540

1

40

Номер детали на чертеже:

40

Штифт

Заводской номер: 03S630 Количество на модель: 1

03S630

1

41

Номер детали на чертеже:

41

Штифт

Заводской номер: 03S840 Количество на модель: 1

03S840

1

42

Номер детали на чертеже:

42

Опора шаровая

Заводской номер: 05S006 Количество на модель: 1

05S006

1
