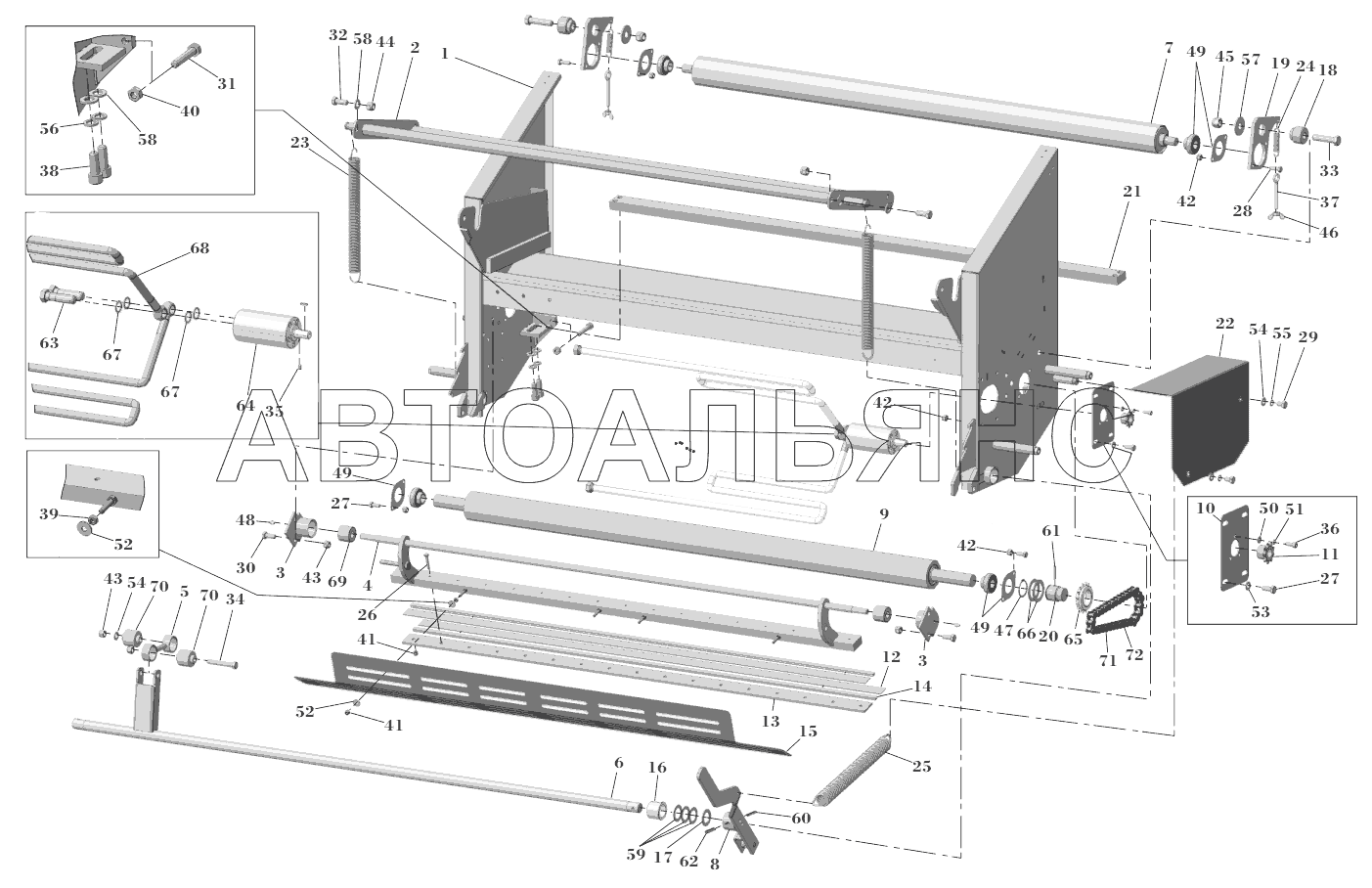

СЕТЕУВЯЗЫВАЮЩЕЕ УСТРОЙСТВО RВ15

УСТАНОВКА НИТЕУВЯЗЫВАЮЩЕГО УСТРОЙСТВА RВ15 СЕТЕУВЯЗЫВАЮЩЕЕ УСТРОЙСТВО RВ15

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Каркас обвязчика

Заводской номер: 11410026 Количество на модель: 1

11410026

1

2

Номер детали на чертеже:

2

Рама устройства сжатия сетки

Заводской номер: 11410019 Количество на модель: 1

11410019

1

3

Номер детали на чертеже:

3

Опора сайлент-блока

Заводской номер: 11410024 Количество на модель: 2

11410024

2

4

Номер детали на чертеже:

4

Рама опоры ножа

Заводской номер: 11410020 Количество на модель: 1

11410020

1

5

Номер детали на чертеже:

5

Шатун

Заводской номер: 11410016 Количество на модель: 1

11410016

1

6

Номер детали на чертеже:

6

Шпиндель

Заводской номер: 11410014 Количество на модель: 1

11410014

1

7

Номер детали на чертеже:

7

Контрвалок

Заводской номер: 11410012 Количество на модель: 1

11410012

1

8

Номер детали на чертеже:

8

Рычаг возврата

Заводской номер: 11410015 Количество на модель: 1

11410015

1

9

Номер детали на чертеже:

9

Вал обрезиненный

Заводской номер: 11410011 Количество на модель: 1

11410011

1

10

Номер детали на чертеже:

10

Пластина крепления гидромотора

Заводской номер: 11421107 Количество на модель: 1

11421107

1

11

Номер детали на чертеже:

11

Звездочка

Заводской номер: 11422032 Количество на модель: 1

11422032

1

12

Номер детали на чертеже:

12

Полотно ленточное

Заводской номер: 11421074 Количество на модель: 2

11421074

2

13

Номер детали на чертеже:

13

Пластина крепления ножа

Заводской номер: 11421071 Количество на модель: 1

11421071

1

14

Номер детали на чертеже:

14

Защита ножа

Заводской номер: 11422036 Количество на модель: 2

11422036

2

15

Номер детали на чертеже:

15

Экран защитный

Заводской номер: 11421093 Количество на модель: 1

11421093

1

16

Номер детали на чертеже:

16

Вкладыш нейлоновый

Заводской номер: 170007 Количество на модель: 1

170007

1

17

Номер детали на чертеже:

17

Кольцо дистанционное

Заводской номер: 11421102 Количество на модель: 1

11421102

1

18

Номер детали на чертеже:

18

Штифт

Заводской номер: 11422028 Количество на модель: 2

11422028

2

19

Номер детали на чертеже:

19

Опора контрвалка

Заводской номер: 11421068 Количество на модель: 2

11421068

2

20

Номер детали на чертеже:

20

Муфта колеса свободного хода

Заводской номер: 11422029 Количество на модель: 1

11422029

1

21

Номер детали на чертеже:

21

Контр-нож

Заводской номер: 11421072 Количество на модель: 1

11421072

1

22

Номер детали на чертеже:

22

Кожух двигателя

Заводской номер: 11421094 Количество на модель: 1

11421094

1

23

Номер детали на чертеже:

23

Пружина

Заводской номер: 12T055 Количество на модель: 2

12T055

2

24

Номер детали на чертеже:

24

Пружина

Заводской номер: 12T052 Количество на модель: 2

12T052

2

25

Номер детали на чертеже:

25

Пружина

Заводской номер: 12Т054 Количество на модель: 1

12Т054

1

26

Номер детали на чертеже:

26

Болт

Заводской номер: 01E075 Количество на модель: 17

01E075

17

27

Номер детали на чертеже:

27

Болт

Заводской номер: 01E090 Количество на модель: 8

01E090

8

28

Номер детали на чертеже:

28

Болт

Заводской номер: 01E111 Количество на модель: 4

01E111

4

29

Номер детали на чертеже:

29

Болт М10х16

Заводской номер: 01E210 Количество на модель: 2

01E210

2

30

Номер детали на чертеже:

30

Болт

Заводской номер: 01E214 Количество на модель: 4

01E214

4

31

Номер детали на чертеже:

31

Болт

Заводской номер: 01E223 Количество на модель: 2

01E223

2

32

Номер детали на чертеже:

32

Болт

Заводской номер: 01E303 Количество на модель: 2

01E303

2

33

Номер детали на чертеже:

33

Болт

Заводской номер: 01E380 Количество на модель: 2

01E380

2

34

Номер детали на чертеже:

34

Болт М1070

Заводской номер: 01E234 Количество на модель: 1

01E234

1

35

Номер детали на чертеже:

35

Винт

Заводской номер: 01V061 Количество на модель: 1

01V061

1

36

Номер детали на чертеже:

36

Болт М1616

Заводской номер: 01C023 Количество на модель: 3

01C023

3

37

Номер детали на чертеже:

37

Рым-болт М8х60

Заводской номер: 01V300 Количество на модель: 2

01V300

2

38

Номер детали на чертеже:

38

Винт

Заводской номер: 01C080 Количество на модель: 4

01C080

4

39

Номер детали на чертеже:

39

Гайка М6

Заводской номер: 02O008 Количество на модель: 4

02O008

4

40

Номер детали на чертеже:

40

Гайка

Заводской номер: 02O019 Количество на модель: 2

02O019

2

41

Номер детали на чертеже:

41

Гайка М6

Заводской номер: 02B015 Количество на модель: 21

02B015

21

42

Номер детали на чертеже:

42

Гайка М8

Заводской номер: 02B025 Количество на модель: 12

02B025

12

43

Номер детали на чертеже:

43

Гайка М10

Заводской номер: 02B035 Количество на модель: 6

02B035

6

44

Номер детали на чертеже:

44

Гайка М12

Заводской номер: 02B050 Количество на модель: 2

02B050

2

45

Номер детали на чертеже:

45

Гайка

Заводской номер: 02B060 Количество на модель: 2

02B060

2

46

Номер детали на чертеже:

46

Гайка-барашек М8

Заводской номер: 02I100 Количество на модель: 2

02I100

2

47

Номер детали на чертеже:

47

Кольцо стопорное 035

Заводской номер: 03E035 Количество на модель: 1

03E035

1

48

Номер детали на чертеже:

48

Масленка

Заводской номер: 01I006 Количество на модель: 2

01I006

2

49

Номер детали на чертеже:

49

Подшипниковый узел

Заводской номер: 05O220 Количество на модель: 4

05O220

4

50

Номер детали на чертеже:

50

Шайба 6

Заводской номер: 02R006 Количество на модель: 3

02R006

3

51

Номер детали на чертеже:

51

Шайба

Заводской номер: 02G006 Количество на модель: 3

02G006

3

52

Номер детали на чертеже:

52

Шайба

Заводской номер: 02R008 Количество на модель: 8

02R008

8

53

Номер детали на чертеже:

53

Шайба O8

Заводской номер: 02R009 Количество на модель: 4

02R009

4

54

Номер детали на чертеже:

54

Шайба 1021

Заводской номер: 02R016 Количество на модель: 3

02R016

3

55

Номер детали на чертеже:

55

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 2

02G010

2

56

Номер детали на чертеже:

56

Шайба Гровера O12

Заводской номер: 02G012 Количество на модель: 4

02G012

4

57

Номер детали на чертеже:

57

Шайба

Заводской номер: 02R025 Количество на модель: 2

02R025

2

58

Номер детали на чертеже:

58

Шайба 12

Заводской номер: 02R021 Количество на модель: 6

02R021

6

59

Номер детали на чертеже:

59

Кольцо дистанционное

Заводской номер: 11421100 Количество на модель: 1

11421100

1

60

Номер детали на чертеже:

60

Пружинный штифт O5х40

Заводской номер: 03S540 Количество на модель: 1

03S540

1

61

Номер детали на чертеже:

61

Штифт

Заводской номер: 03S630 Количество на модель: 1

03S630

1

62

Номер детали на чертеже:

62

Штифт

Заводской номер: 03S840 Количество на модель: 1

03S840

1

63

Номер детали на чертеже:

63

Болт для банжо 3/8"

Заводской номер: 06R250 Количество на модель: 2

06R250

2

64

Номер детали на чертеже:

64

Гидромотор

Заводской номер: 06O032 Количество на модель: 1

06O032

1

65

Номер детали на чертеже:

65

Колесо свободного хода

Заводской номер: 13R016 Количество на модель: 1

13R016

1

66

Номер детали на чертеже:

66

Кольцо регулировочное 35,2х50х2

Заводской номер: 39F030 Количество на модель: 2

39F030

2

67

Номер детали на чертеже:

67

Кольцо уплотнительное металлорезиновое

Заводской номер: 06R216RM Количество на модель: 4

06R216RM

4

68

Номер детали на чертеже:

68

Рукав высокого давления

Заводской номер: 06F065 Количество на модель: 2

06F065

2

69

Номер детали на чертеже:

69

Сайлент-блок

Заводской номер: 170070 Количество на модель: 2

170070

2

70

Номер детали на чертеже:

70

Сайлентблок

Заводской номер: 170071 Количество на модель: 2

170071

2

71

Номер детали на чертеже:

71

Цепь

Заводской номер: 13D002 Количество на модель: 1

13D002

1

72

Номер детали на чертеже:

72

Звено соединительное

Заводской номер: 13R002 Количество на модель: 1

13R002

1

УСТАНОВКА НИТЕУВЯЗЫВАЮЩЕГО УСТРОЙСТВА RВ15 СЕТЕУВЯЗЫВАЮЩЕЕ УСТРОЙСТВО RВ15
