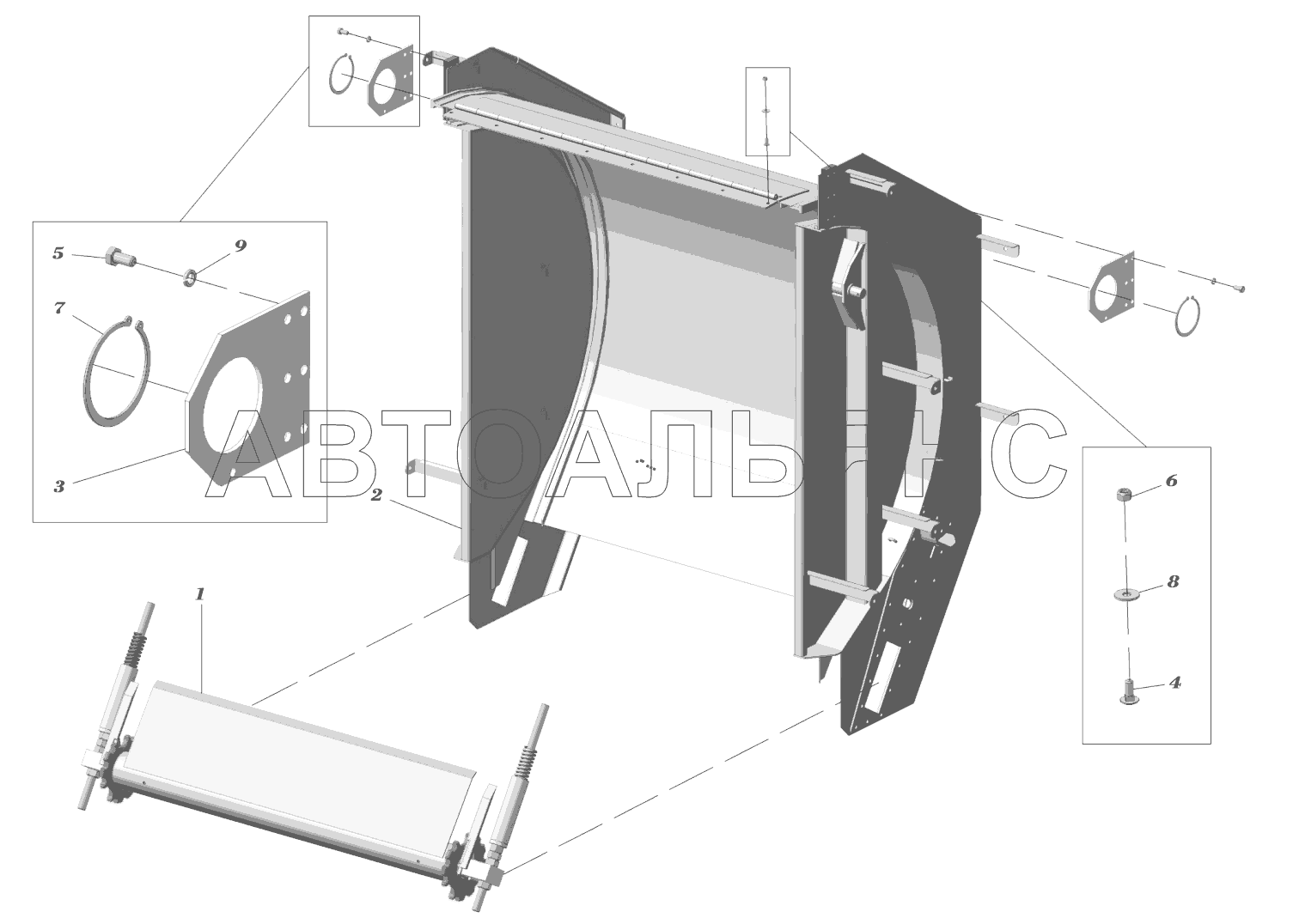

ЗАДНЯЯ ЧАСТЬ КОРПУСА RB15-2000

УСТАНОВКА ГРАБЛЕЙ RB15-2000 ХОЛОСТОЙ ВАЛ RB15-2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Задняя часть корпуса

Заводской номер: RB152.02.000 Количество на модель: 1
RB152.02.000
1
2

Номер детали на чертеже:

2

Вал холостой в сборе

Заводской номер: R25026 Количество на модель: 1
R25026
1
3

Номер детали на чертеже:

3

Петля наружная

Заводской номер: 201019 Количество на модель: 2
201019
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01Q020 Количество на модель: 8
01Q020
8
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01E301 Количество на модель: 12
01E301
12
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 02BM19 Количество на модель: 8
02BM19
8
7

Номер детали на чертеже:

7

Кольцо стопорное

Заводской номер: 03E110 Количество на модель: 2
03E110
2
8

Номер детали на чертеже:

8

Шайба O8

Заводской номер: 02R012 Количество на модель: 8
02R012
8
9

Номер детали на чертеже:

9

Шайба Гровера O12

Заводской номер: 02G012 Количество на модель: 12
02G012
12
УСТАНОВКА ГРАБЛЕЙ RB15-2000 ХОЛОСТОЙ ВАЛ RB15-2000
