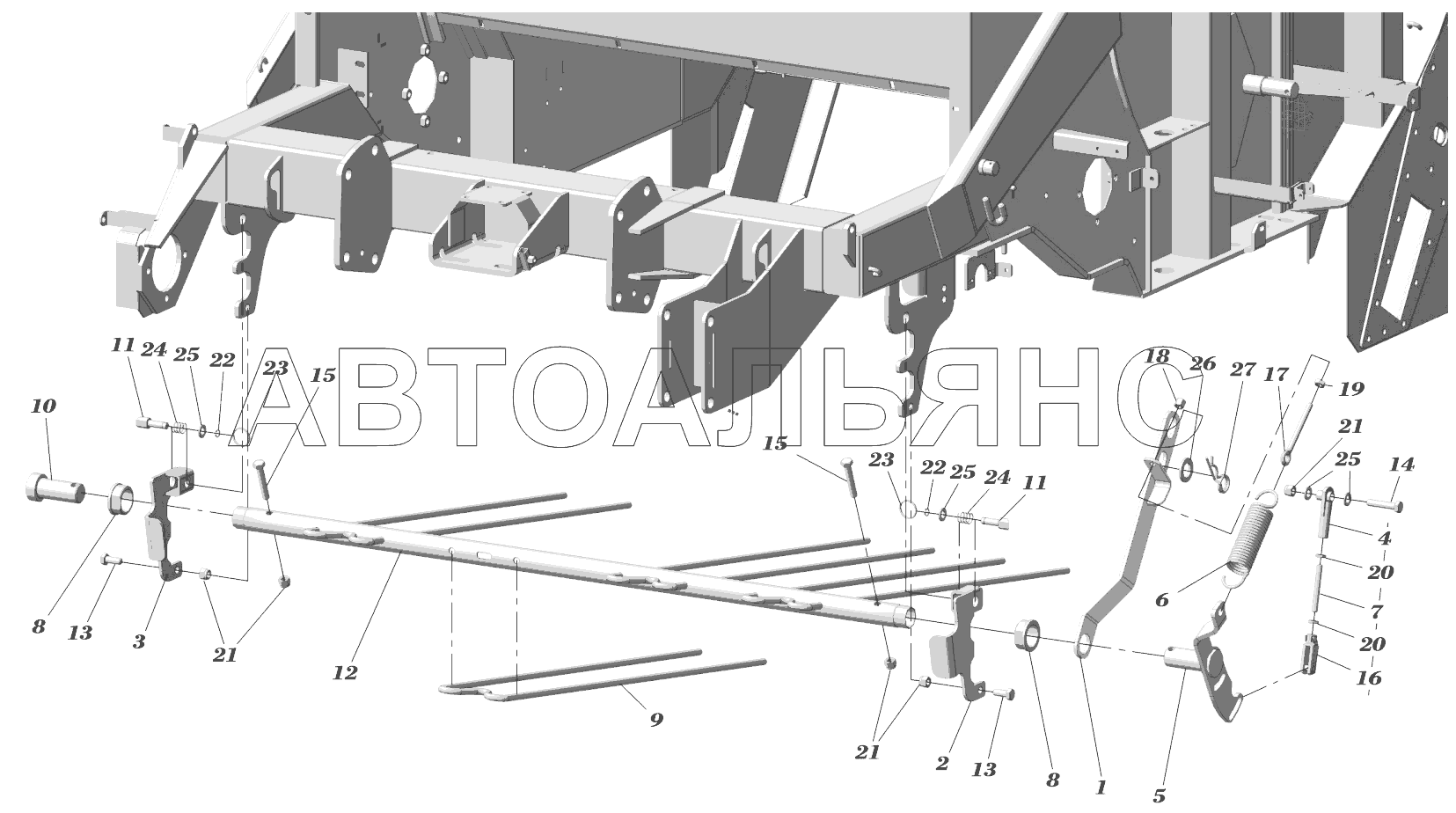

УСТАНОВКА ГРАБЛЕЙ RB15-2000

УСТАНОВКА ОПОРЫ RB15-2000 ЗАДНЯЯ ЧАСТЬ КОРПУСА RB15-2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг

Заводской номер: R23105 Количество на модель: 1
R23105
1
2

Номер детали на чертеже:

2

Крепление граблей

Заводской номер: R23140 Количество на модель: 1
R23140
1
3

Номер детали на чертеже:

3

Крепление граблей

Заводской номер: R23140-01 Количество на модель: 1
R23140-01
1
4

Номер детали на чертеже:

4

Муфта

Заводской номер: R23199 Количество на модель: 1
R23199
1
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: R23671-01 Количество на модель: 1
R23671-01
1
6

Номер детали на чертеже:

6

Пружина

Заводской номер: 12T004 Количество на модель: 1
12T004
1
7

Номер детали на чертеже:

7

Шпилька

Заводской номер: 41O010-01 Количество на модель: 1
41O010-01
1
8

Номер детали на чертеже:

8

Вкладыш полиамидный

Заводской номер: 170009 Количество на модель: 2
170009
2
9

Номер детали на чертеже:

9

Зуб грабель

Заводской номер: 221006/4 Количество на модель: 4
221006/4
4
10

Номер детали на чертеже:

10

Ось

Заводской номер: 221669-01 Количество на модель: 1
221669-01
1
11

Номер детали на чертеже:

11

Защелка

Заводской номер: 221673 Количество на модель: 2
221673
2
12

Номер детали на чертеже:

12

Труба

Заводской номер: 231009 Количество на модель: 1
231009
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01E303 Количество на модель: 2
01E303
2
14

Номер детали на чертеже:

14

Болт М12х60

Заводской номер: 1Б1206008 Количество на модель: 1
1Б1206008
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01E318 Количество на модель: 2
01E318
2
16

Номер детали на чертеже:

16

Вилка М10

Заводской номер: 01V410 Количество на модель: 1
01V410
1
17

Номер детали на чертеже:

17

Винт

Заводской номер: 01V315 Количество на модель: 1
01V315
1
18

Номер детали на чертеже:

18

Гайка

Заводской номер: 02O021 Количество на модель: 1
02O021
1
19

Номер детали на чертеже:

19

Гайка

Заводской номер: 02O019 Количество на модель: 1
02O019
1
20

Номер детали на чертеже:

20

Гайка М10

Заводской номер: 02O023 Количество на модель: 2
02O023
2
21

Номер детали на чертеже:

21

Гайка М12

Заводской номер: 02B050 Количество на модель: 5
02B050
5
22

Номер детали на чертеже:

22

Кольцо стопорное

Заводской номер: 03E012 Количество на модель: 2
03E012
2
23

Номер детали на чертеже:

23

Кольцо для ключей

Заводской номер: 45S008 Количество на модель: 2
45S008
2
24

Номер детали на чертеже:

24

Пружина

Заводской номер: 12C058 Количество на модель: 2
12C058
2
25

Номер детали на чертеже:

25

Шайба 12

Заводской номер: 02R021 Количество на модель: 4
02R021
4
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 02R050 Количество на модель: 1
02R050
1
27

Номер детали на чертеже:

27

Шплинт пружинный игольчатый

Заводской номер: 13010050 Количество на модель: 1
13010050
1
