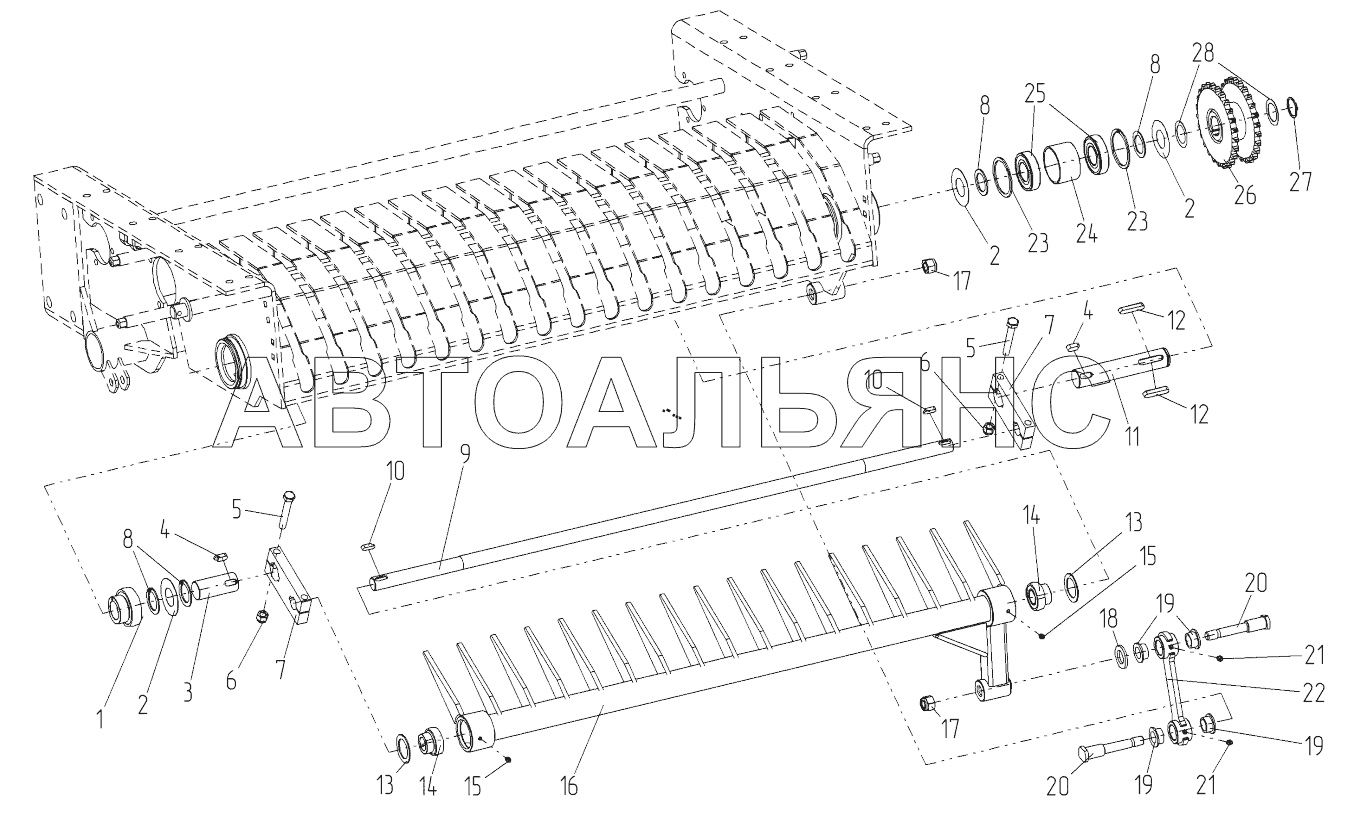

Укладчик JB15. Каталог 2017г.

Тележка JB15 Подборщик JB15

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Подшипник

Заводской номер: 05O335 Количество на модель: 1
05O335
1
2

Номер детали на чертеже:

2

Кольцо регулировочное

Заводской номер: 39C025 Количество на модель: 3
39C025
3
3

Номер детали на чертеже:

3

Вал укладчика правый

Заводской номер: 221062 Количество на модель: 1
221062
1
4

Номер детали на чертеже:

4

Шпонка

Заводской номер: 241002 Количество на модель: 2
241002
2
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01E322 Количество на модель: 4
01E322
4
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 2Г1209604 Количество на модель: 4
2Г1209604
4
7

Номер детали на чертеже:

7

Пластина соединительная

Заводской номер: 211092 Количество на модель: 2
211092
2
8

Номер детали на чертеже:

8

Кольцо регулировочное 35,2х50х2

Заводской номер: 39F030 Количество на модель: 6
39F030
6
9

Номер детали на чертеже:

9

Вал укладчика

Заводской номер: 221061 Количество на модель: 1
221061
1
10

Номер детали на чертеже:

10

Шпонка

Заводской номер: 241001 Количество на модель: 2
241001
2
11

Номер детали на чертеже:

11

Вал укладчика левый

Заводской номер: 221063 Количество на модель: 1
221063
1
12

Номер детали на чертеже:

12

Шпонка

Заводской номер: 03C055 Количество на модель: 2
03C055
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 201139 Количество на модель: 2
201139
2
14

Номер детали на чертеже:

14

Подшипник

Заводской номер: 05O325 Количество на модель: 2
05O325
2
15

Номер детали на чертеже:

15

Масленка

Заводской номер: 01I006 Количество на модель: 2
01I006
2
16

Номер детали на чертеже:

16

Укладчик

Заводской номер: R23124 Количество на модель: 1
R23124
1
17

Номер детали на чертеже:

17

Гайка М16

Заводской номер: 02B075 Количество на модель: 2
02B075
2
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 02R050 Количество на модель: 1
02R050
1
19

Номер детали на чертеже:

19

Вкладыш нейлоновый

Заводской номер: 170005 Количество на модель: 4
170005
4
20

Номер детали на чертеже:

20

Палец

Заводской номер: 221065 Количество на модель: 2
221065
2
21

Номер детали на чертеже:

21

Масленка

Заводской номер: 01I008 Количество на модель: 2
01I008
2
22

Номер детали на чертеже:

22

Шатун укладчика

Заводской номер: 11410006 Количество на модель: 1
11410006
1
23

Номер детали на чертеже:

23

Кольцо стопорное

Заводской номер: 03I072 Количество на модель: 2
03I072
2
24

Номер детали на чертеже:

24

Кольцо дистанционное

Заводской номер: 231073 Количество на модель: 1
231073
1
25

Номер детали на чертеже:

25

Подшипник 6207 2RS

Заводской номер: 05C031 Количество на модель: 2
05C031
2
26

Номер детали на чертеже:

26

Венец двойной привода подборщика

Заводской номер: R23135 Количество на модель: 1
R23135
1
27

Номер детали на чертеже:

27

Кольцо стопорное 035

Заводской номер: 03E035 Количество на модель: 1
03E035
1
28

Номер детали на чертеже:

28

Шайба 35,5х50х0,5

Заводской номер: 39F025 Количество на модель: 6
39F025
6
