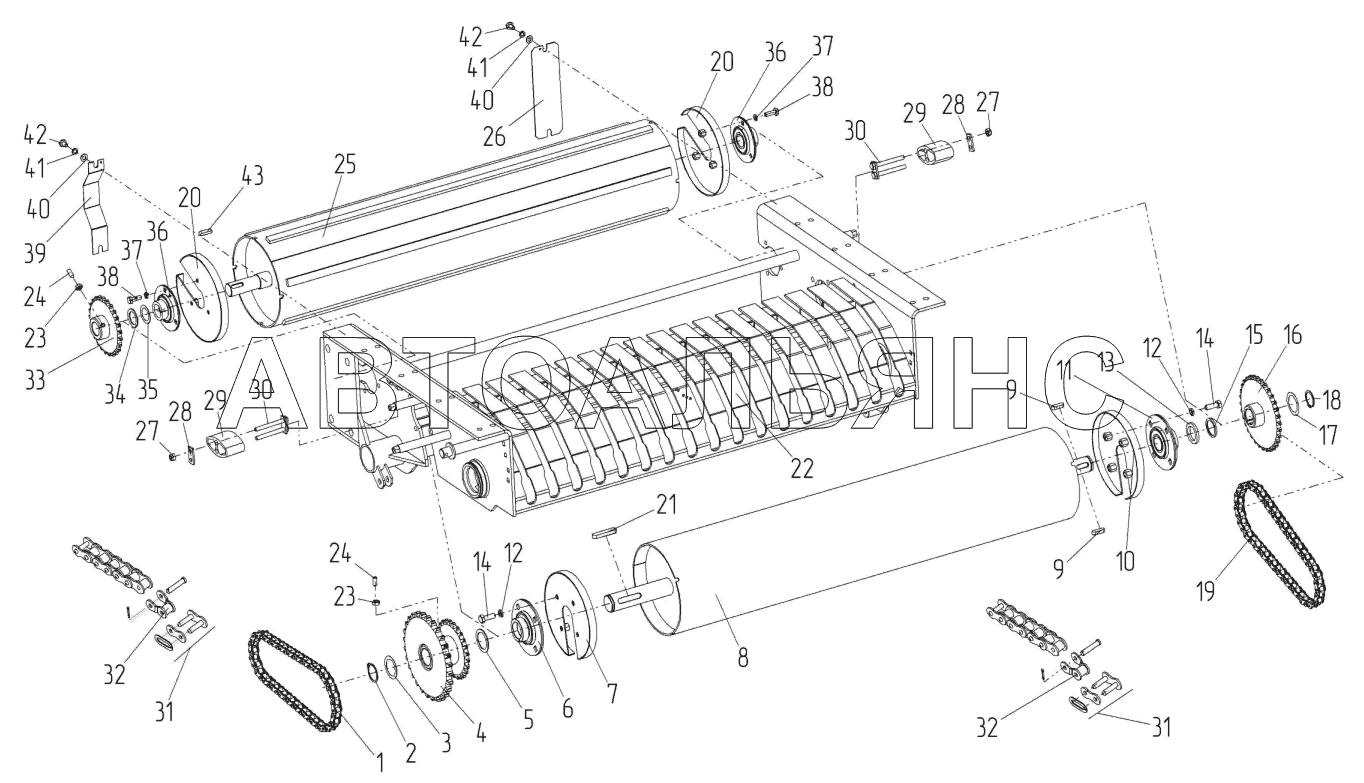

Тележка JB15. Каталог 2017г.

Кожухи и ограждения JB15 Укладчик JB15

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Цепь

Заводской номер: 13A101 Количество на модель: 1
13A101
1
2

Номер детали на чертеже:

2

Кольцо стопорное

Заводской номер: 03E045 Количество на модель: 1
03E045
1
3

Номер детали на чертеже:

3

Распорное кольцо

Заводской номер: 39F040 Количество на модель: 6
39F040
6
4

Номер детали на чертеже:

4

Венец двойной привода рустованного валка

Заводской номер: RC3452 Количество на модель: 1
RC3452
1
5

Номер детали на чертеже:

5

Кольцо регулировочное

Заводской номер: 39F046 Количество на модель: 1
39F046
1
6

Номер детали на чертеже:

6

Подшипник

Заводской номер: 05O245 Количество на модель: 1
05O245
1
7

Номер детали на чертеже:

7

Кожух рустованного валка

Заводской номер: R21119-01 Количество на модель: 1
R21119-01
1
8

Номер детали на чертеже:

8

Валок рустованный

Заводской номер: R23115 Количество на модель: 2
R23115
2
9

Номер детали на чертеже:

9

Шпонка

Заводской номер: 03C060 Количество на модель: 2
03C060
2
10

Номер детали на чертеже:

10

Кожух рустованного валка

Заводской номер: R21120-01 Количество на модель: 1
R21120-01
1
11

Номер детали на чертеже:

11

Подшипник

Заводской номер: 05O240 Количество на модель: 1
05O240
1
12

Номер детали на чертеже:

12

Шайба Гровера O12

Заводской номер: 02G012 Количество на модель: 8
02G012
8
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 02RB40 Количество на модель: 1
02RB40
1
14

Номер детали на чертеже:

14

Болт М12х35

Заводской номер: 01E304 Количество на модель: 8
01E304
8
15

Номер детали на чертеже:

15

Кольцо дистанционное

Заводской номер: 231074 Количество на модель: 1
231074
1
16

Номер детали на чертеже:

16

Венец привода укладчика

Заводской номер: R23136 Количество на модель: 1
R23136
1
17

Номер детали на чертеже:

17

Шайба 40,2х50х0,5

Заводской номер: 39F043 Количество на модель: 1
39F043
1
18

Номер детали на чертеже:

18

Кольцо стопорное

Заводской номер: 03E040 Количество на модель: 1
03E040
1
19

Номер детали на чертеже:

19

Цепь

Заводской номер: 13A102 Количество на модель: 1
13A102
1
20

Номер детали на чертеже:

20

Кожух пластинчатого валка

Заводской номер: R21118-01 Количество на модель: 2
R21118-01
2
21

Номер детали на чертеже:

21

Шпонка

Заводской номер: 03C080 Количество на модель: 1
03C080
1
22

Номер детали на чертеже:

22

Тележка сваренная

Заводской номер: R23101-01 Количество на модель: 1
R23101-01
1
23

Номер детали на чертеже:

23

Гайка

Заводской номер: 02O020 Количество на модель: 2
02O020
2
24

Номер детали на чертеже:

24

Винт М10

Заводской номер: 01V202 Количество на модель: 2
01V202
2
25

Номер детали на чертеже:

25

Валок с ребрами

Заводской номер: R23116 Количество на модель: 1
R23116
1
26

Номер детали на чертеже:

26

Крышка левая

Заводской номер: 201127 Количество на модель: 1
201127
1
27

Номер детали на чертеже:

27

Гайка

Заводской номер: 02BM10 Количество на модель: 4
02BM10
4
28

Номер детали на чертеже:

28

Пластина натяжителя

Заводской номер: 211060 Количество на модель: 2
211060
2
29

Номер детали на чертеже:

29

Натяжитель

Заводской номер: RB15.00.010 Количество на модель: 2
RB15.00.010
2
30

Номер детали на чертеже:

30

Перемычка

Заводской номер: R20250/1 Количество на модель: 2
R20250/1
2
31

Номер детали на чертеже:

31

Звено С-Пр 19,05-3180 ГОСТ 13568

Заводской номер: 13R005 Количество на модель: 2
13R005
2
32

Номер детали на чертеже:

32

Звено П-Пр 19,05-3180 ГОСТ 13568

Заводской номер: 13R006 Количество на модель: 2
13R006
2
33

Номер детали на чертеже:

33

Венец пластинчатого валка

Заводской номер: R23134 Количество на модель: 1
R23134
1
34

Номер детали на чертеже:

34

Шайба 35,5х50х0,5

Заводской номер: 39F025 Количество на модель: 6
39F025
6
35

Номер детали на чертеже:

35

Кольцо регулировочное 35,2х50х2

Заводской номер: 39F030 Количество на модель: 6
39F030
6
36

Номер детали на чертеже:

36

Опора с подшипником

Заводской номер: 05O235 Количество на модель: 2
05O235
2
37

Номер детали на чертеже:

37

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 6
02G010
6
38

Номер детали на чертеже:

38

Болт М10х30

Заводской номер: 01E216 Количество на модель: 6
01E216
6
39

Номер детали на чертеже:

39

Крышка правая

Заводской номер: 201126 Количество на модель: 1
201126
1
40

Номер детали на чертеже:

40

Шайба 1021

Заводской номер: 02R016 Количество на модель: 4
02R016
4
42

Номер детали на чертеже:

42

Болт М10х16

Заводской номер: 01E210 Количество на модель: 4
01E210
4
43

Номер детали на чертеже:

43

Шпонка

Заводской номер: 03C040 Количество на модель: 1
03C040
1
