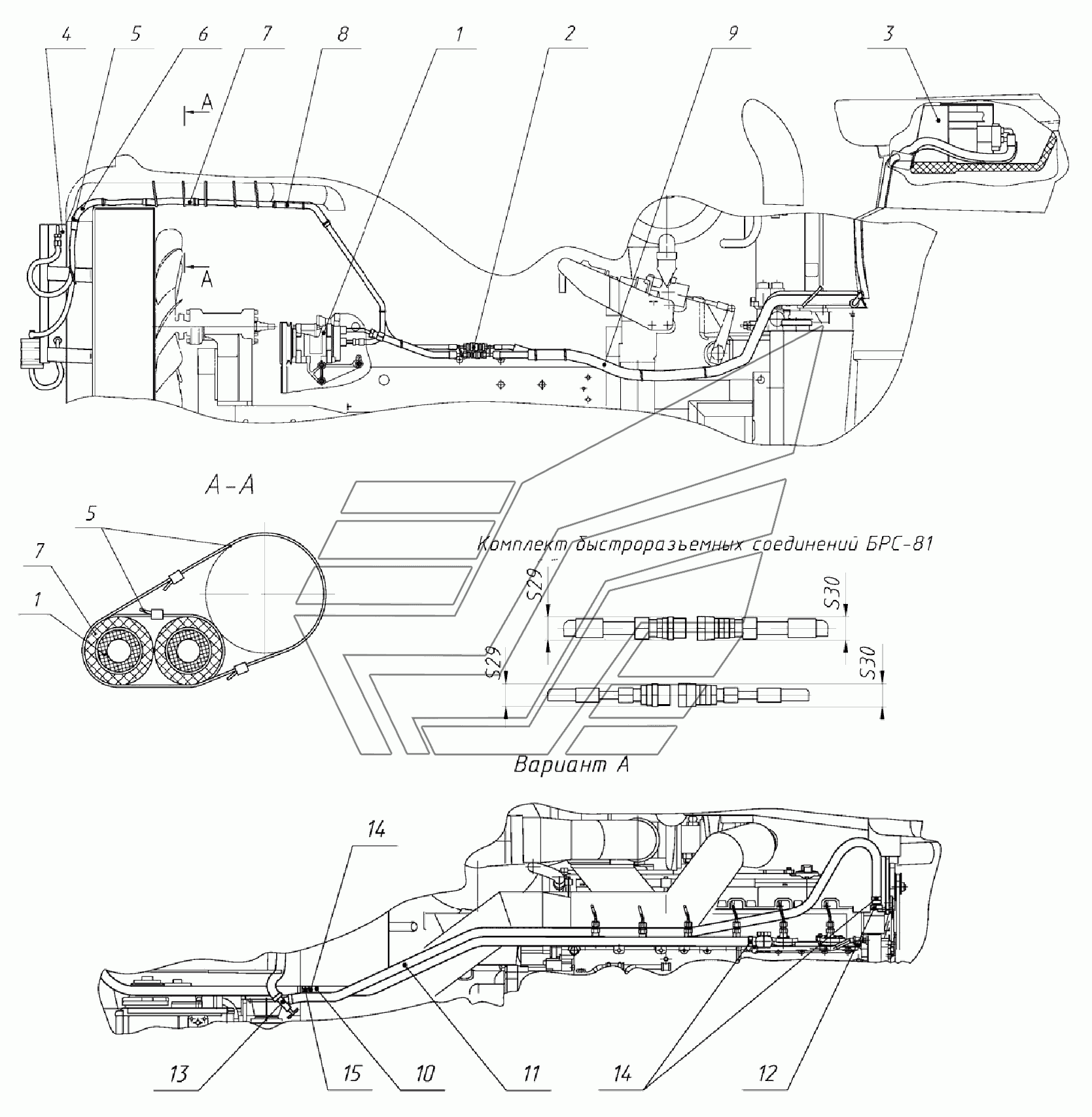

Установка шлангов кондиционера Вариант А 3022ДЦ.1. Каталог 2011г.

Сиденье дополнительное 3022ДЦ.1 Установка шлангов кондиционера Вариант Б 3022ДЦ.1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кондиционер

Заводской номер: МТ8100000 Количество на модель: 1
МТ8100000
1
2

Номер детали на чертеже:

2

Комплект быстроразъемных соединений

Заводской номер: БРС-81 Количество на модель: 1
БРС-81
1
3

Номер детали на чертеже:

3

Установка отопителя-охладителя

Заводской номер: 2822-8101010 Количество на модель: 1
2822-8101010
1
4

Номер детали на чертеже:

4

Конденсатор и фильтр-осушитель

Заводской номер: 2822-8112010 Количество на модель: 1
2822-8112010
1
5

Номер детали на чертеже:

5

Манжета

Заводской номер: 80-3723045-01 Количество на модель: 25
80-3723045-01
25
6

Номер детали на чертеже:

6

Шланг

Заводской номер: 2822ДЦ-8100012 Количество на модель: 1
2822ДЦ-8100012
1
7

Номер детали на чертеже:

7

Шланг

Заводской номер: 2822ДЦ-8100013 Количество на модель: 2
2822ДЦ-8100013
2
8

Номер детали на чертеже:

8

Шланг

Заводской номер: 2822ДЦ-8100013-01 Количество на модель: 2
2822ДЦ-8100013-01
2
9

Номер детали на чертеже:

9

Шланг

Заводской номер: 2822ДЦ-8100013-03 Количество на модель: 2
2822ДЦ-8100013-03
2
10

Номер детали на чертеже:

10

Шланг

Заводской номер: 80-8101832 Количество на модель: 1
80-8101832
1
11

Номер детали на чертеже:

11

Шланг

Заводской номер: 2822-8100011 Количество на модель: 1
2822-8100011
1
12

Номер детали на чертеже:

12

Штуцер

Заводской номер: 2822ДЦ-8101002 Количество на модель: 1
2822ДЦ-8101002
1
13

Номер детали на чертеже:

13

Кран ПО 11

Заводской номер: КранПО11 Количество на модель: 1
КранПО11
1
14

Номер детали на чертеже:

14

Хомут с червячной резьбой 20-32/9-C6W

Заводской номер: Хомут20-32/9-C6W Количество на модель: 6
Хомут20-32/9-C6W
6
15

Номер детали на чертеже:

15

Втулка

Заводской номер: 70-6702306 Количество на модель: 1
70-6702306
1
