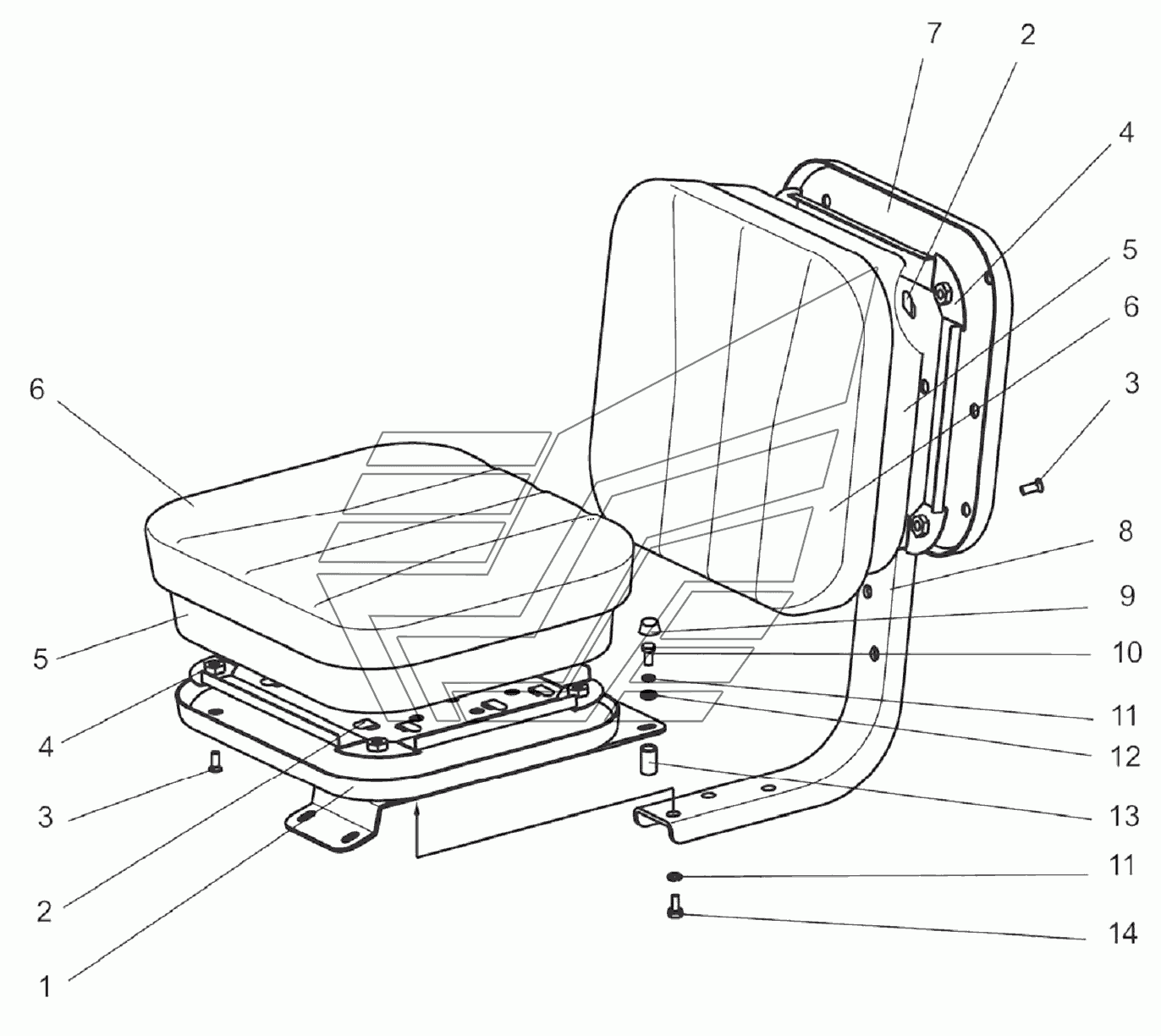

Сиденье дополнительное 3022ДЦ.1. Каталог 2011г.

Механизм реверса 3022ДЦ.1 Установка шлангов кондиционера Вариант А 3022ДЦ.1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Сиденье дополнительное

Заводской номер: 2522-6809005 Количество на модель: 1
2522-6809005
1
1

Номер детали на чертеже:

1

Основание

Заводской номер: 2522-6809020 Количество на модель: 1
2522-6809020
1
2

Номер детали на чертеже:

2

Зажим

Заводской номер: 2522-6809012 Количество на модель: 20
2522-6809012
20
3

Номер детали на чертеже:

3

Винт В.М8-6gх16.58.019

Заводской номер: ВинтВ.М8-6gх16.58.019 Количество на модель: 8
ВинтВ.М8-6gх16.58.019
8
4

Номер детали на чертеже:

4

Каркас

Заводской номер: 2522-6809030 Количество на модель: 2
2522-6809030
2
5

Номер детали на чертеже:

5

Подушка

Заводской номер: 2522-6809011 Количество на модель: 2
2522-6809011
2
6

Номер детали на чертеже:

6

Чехол

Заводской номер: 2522-6809040 Количество на модель: 2
2522-6809040
2
7

Номер детали на чертеже:

7

Основание

Заводской номер: 2522-6809060 Количество на модель: 1
2522-6809060
1
8

Номер детали на чертеже:

8

Каркас

Заводской номер: 25822-6809006 Количество на модель: 1
25822-6809006
1
9

Номер детали на чертеже:

9

Колпачок

Заводской номер: А30.04.017-02 Количество на модель: 5
А30.04.017-02
5
10

Номер детали на чертеже:

10

Болт

Заводской номер: БолтМ8-6gх30.88.35.019 Количество на модель: 5
БолтМ8-6gх30.88.35.019
5
11

Номер детали на чертеже:

11

Шайба 8Т

Заводской номер: Шайба8Т Количество на модель: 11
Шайба8Т
11
12

Номер детали на чертеже:

12

Шайба

Заводской номер: ШайбаС8.01.019 Количество на модель: 5
ШайбаС8.01.019
5
13

Номер детали на чертеже:

13

Втулка

Заводской номер: Р50-4616023 Количество на модель: 1
Р50-4616023
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: БолтМ8-6gх16.88.35.019 Количество на модель: 6
БолтМ8-6gх16.88.35.019
6
