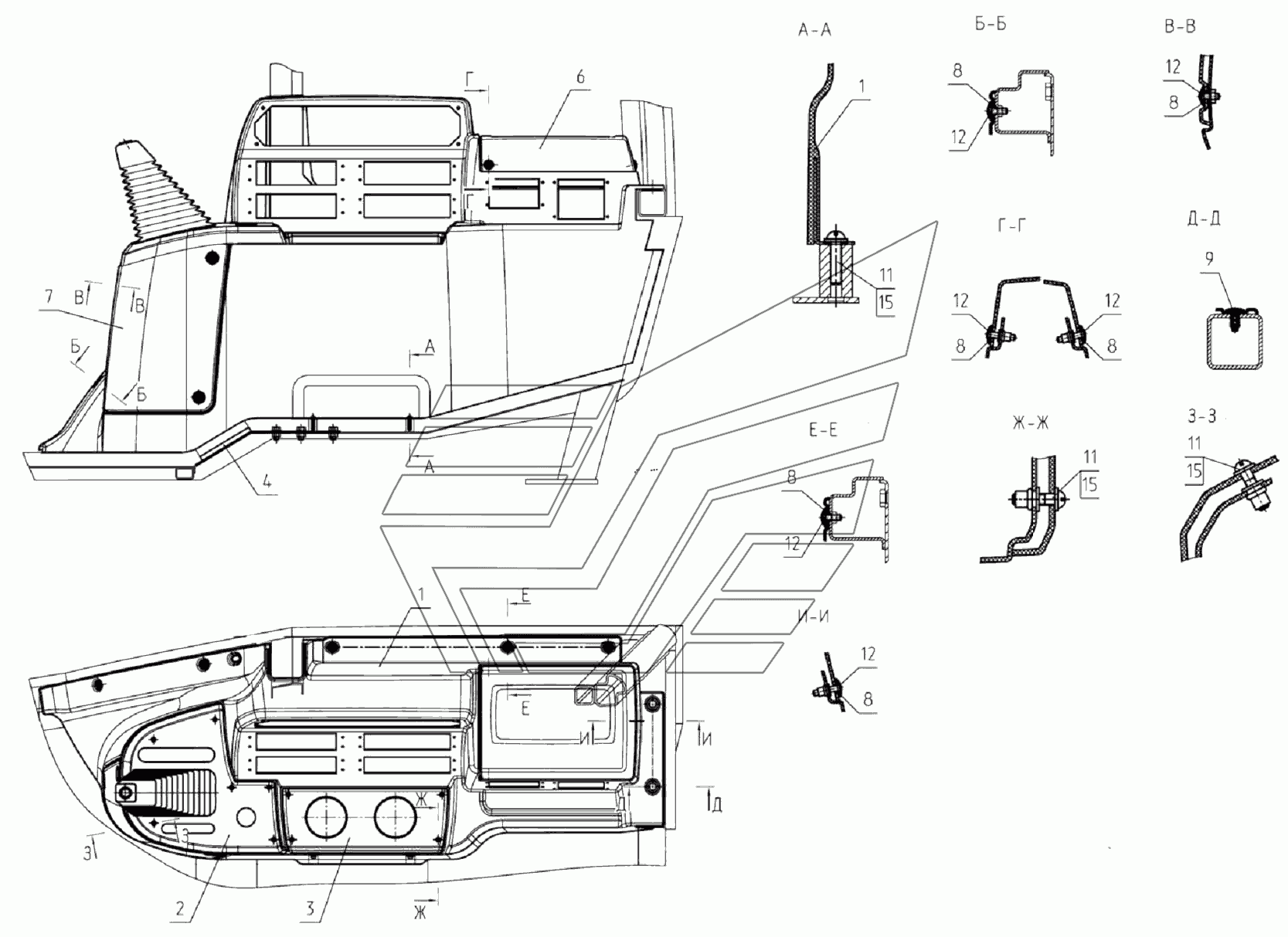

Установка пульта 3022ДЦ.1. Каталог 2011г.

Пульт 1522В-6700430 3022ДЦ.1 Кабина. Стекла кабины. 3022ДЦ.1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка пульта

Заводской номер: 2523-6702300 Количество на модель: 1
2523-6702300
1
1

Номер детали на чертеже:

1

Пульт

Заводской номер: 2523-6702350 Количество на модель: 1
2523-6702350
1
2

Номер детали на чертеже:

2

Накладка

Заводской номер: 2523-6702365 Количество на модель: 1
2523-6702365
1
4

Номер детали на чертеже:

4

Уплотнение пола

Заводской номер: 2522-6702480 Количество на модель: 1
2522-6702480
1
6

Номер детали на чертеже:

6

Накладка

Заводской номер: 2523-6702361 Количество на модель: 1
2523-6702361
1
7

Номер детали на чертеже:

7

Крышка

Заводской номер: 2523-6702362 Количество на модель: 1
2523-6702362
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 2522-6700018 Количество на модель: 12
2522-6700018
12
9

Номер детали на чертеже:

9

Кнопка

Заводской номер: 80-6700167-01 Количество на модель: 2
80-6700167-01
2
11

Номер детали на чертеже:

11

Винт

Заводской номер: ВинтВ.М6-6gх25.58.019 Количество на модель: 8
ВинтВ.М6-6gх25.58.019
8
12

Номер детали на чертеже:

12

Винт В2.М6-6gх30.58.05

Заводской номер: ВинтВ2.М6-6gх30.58.05 Количество на модель: 12
ВинтВ2.М6-6gх30.58.05
12
15

Номер детали на чертеже:

15

Шайба

Заводской номер: ШайбаС6.01.019 Количество на модель: 8
ШайбаС6.01.019
8
Пульт 1522В-6700430 3022ДЦ.1 Кабина. Стекла кабины. 3022ДЦ.1
