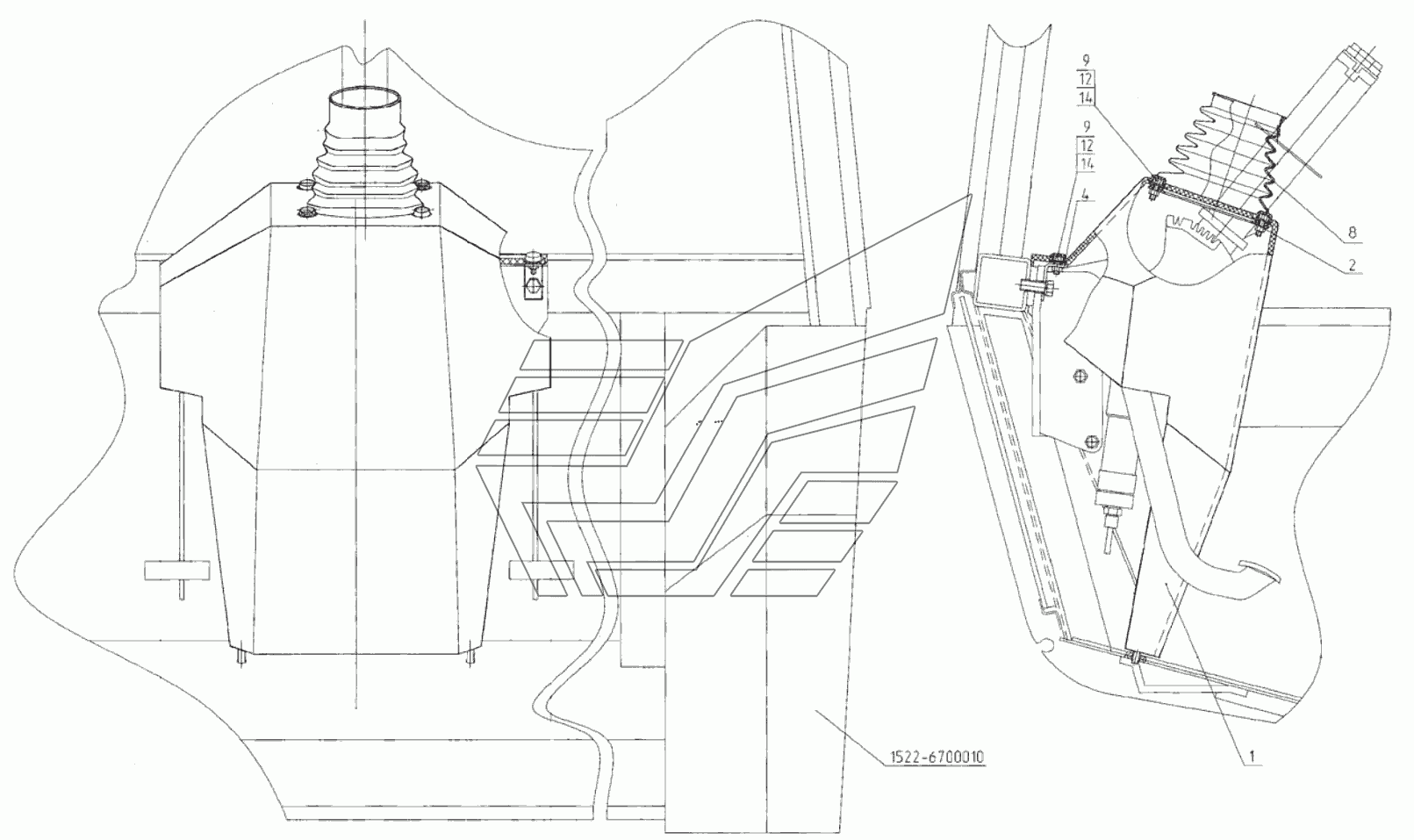

Пульт 1522В-6700430 3022ДЦ.1. Каталог 2011г.

Облицовка 3022ДЦ.1 Установка пульта 3022ДЦ.1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кабина

Заводской номер: 1522-6700010 Количество на модель:
1522-6700010
1

Номер детали на чертеже:

1

Пульт

Заводской номер: 1522В-6700400 Количество на модель: 1
1522В-6700400
1
2

Номер детали на чертеже:

2

Планка

Заводской номер: 1522В-6700415 Количество на модель: 1
1522В-6700415
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: 1522В-6700425 Количество на модель: 2
1522В-6700425
2
8

Номер детали на чертеже:

8

Уплотнитель

Заводской номер: 80-3805012-Б Количество на модель: 1
80-3805012-Б
1
682583
МТЗ
80-3805012-Б
Уплотнитель МТЗ щитка приборов ОАО МТЗ
Код: 682583
Артикул: 80-3805012-Б,
Нет в наличии

На складах : Нет в наличии

Производитель: МТЗ
9

Номер детали на чертеже:

9

Колпачок

Заводской номер: А30.04.017 Количество на модель: 6
А30.04.017
6
12

Номер детали на чертеже:

12

Болт

Заводской номер: БолтМ6-6gх20.88.35.019 Количество на модель: 6
БолтМ6-6gх20.88.35.019
6
14

Номер детали на чертеже:

14

Шайба

Заводской номер: ШайбаС6.01.019 Количество на модель: 6
ШайбаС6.01.019
6
