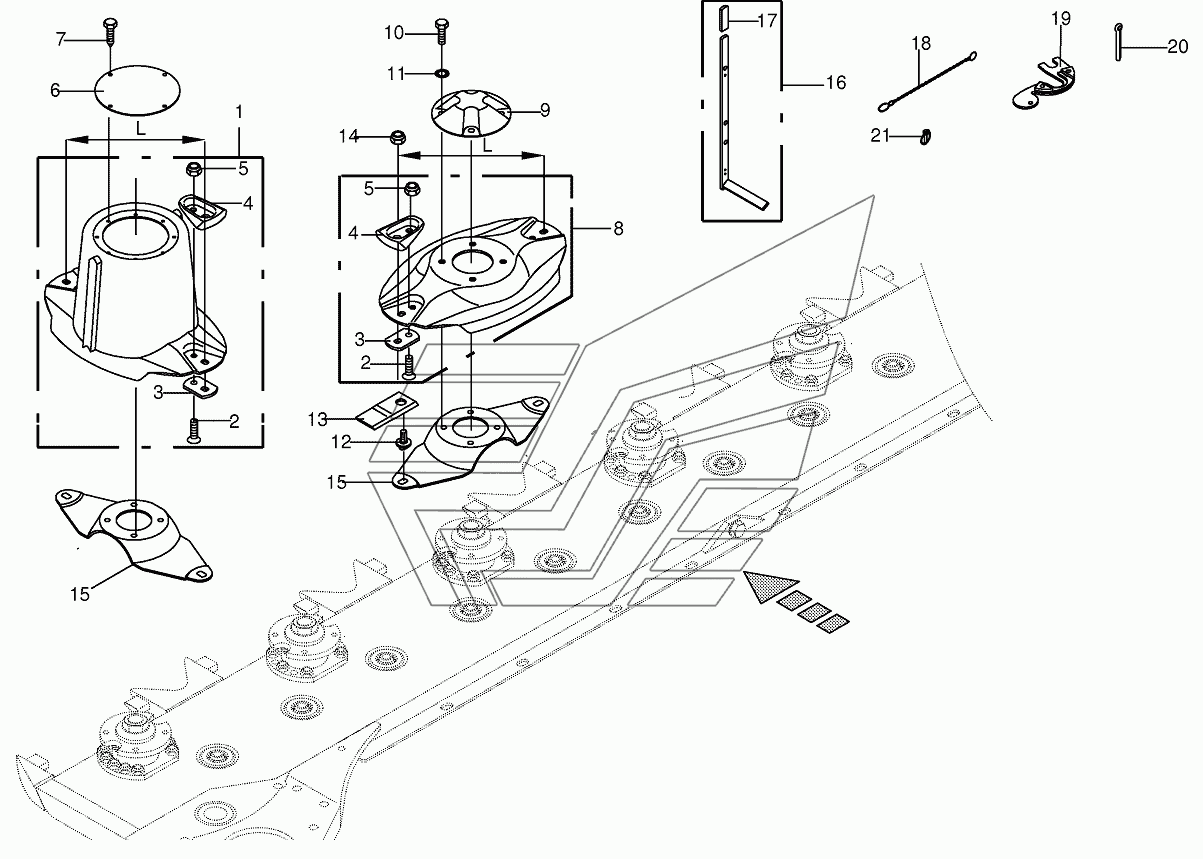

Blade quick coupler EC 28M. Каталог 2013г.

Blade fastening EC 28M Mower drum/Mower disc EC 28M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Mower drum

Заводской номер: 200313110 Количество на модель: 4
200313110
4
2

Номер детали на чертеже:

2

Countersunkscrew

Заводской номер: 009040453 Количество на модель:
009040453
3

Номер детали на чертеже:

3

Knife support

Заводской номер: 002530423 Количество на модель:
002530423
4

Номер детали на чертеже:

4

Guard

Заводской номер: 002537431 Количество на модель:
002537431
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
6

Номер детали на чертеже:

6

Cover

Заводской номер: 002530521 Количество на модель:
002530521
7

Номер детали на чертеже:

7

Self-tapping screw

Заводской номер: 009069490 Количество на модель:
009069490
8

Номер детали на чертеже:

8

Mower disc

Заводской номер: 200310620 Количество на модель: 2
200310620
2
9

Номер детали на чертеже:

9

Cover

Заводской номер: 002530470 Количество на модель:
002530470
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
11

Номер детали на чертеже:

11

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
12

Номер детали на чертеже:

12

Mower pin

Заводской номер: 002537450 Количество на модель:
002537450
13

Номер детали на чертеже:

13

Knife-left

Заводской номер: 001398883 Количество на модель: 6
001398883
6
13

Номер детали на чертеже:

13

Knife-right

Заводской номер: 001398893 Количество на модель: 6
001398893
6
14

Номер детали на чертеже:

14

Self-locking nut

Заводской номер: 009080560 Количество на модель:
009080560
15

Номер детали на чертеже:

15

Knife support-dmAdm

Заводской номер: 002530455 Количество на модель: 6
002530455
6
16

Номер детали на чертеже:

16

Special key for blades

Заводской номер: 002535180 Количество на модель:
002535180
17

Номер детали на чертеже:

17

Handle

Заводской номер: 009250160 Количество на модель:
009250160
18

Номер детали на чертеже:

18

Chain

Заводской номер: 900003380 Количество на модель:
900003380
19

Номер детали на чертеже:

19

Gauge

Заводской номер: 200310070 Количество на модель:
200310070
20

Номер детали на чертеже:

20

Cotter pin

Заводской номер: 009120661 Количество на модель:
009120661
21

Номер детали на чертеже:

21

Linch pin

Заводской номер: 009170002 Количество на модель:
009170002
Blade fastening EC 28M Mower drum/Mower disc EC 28M
