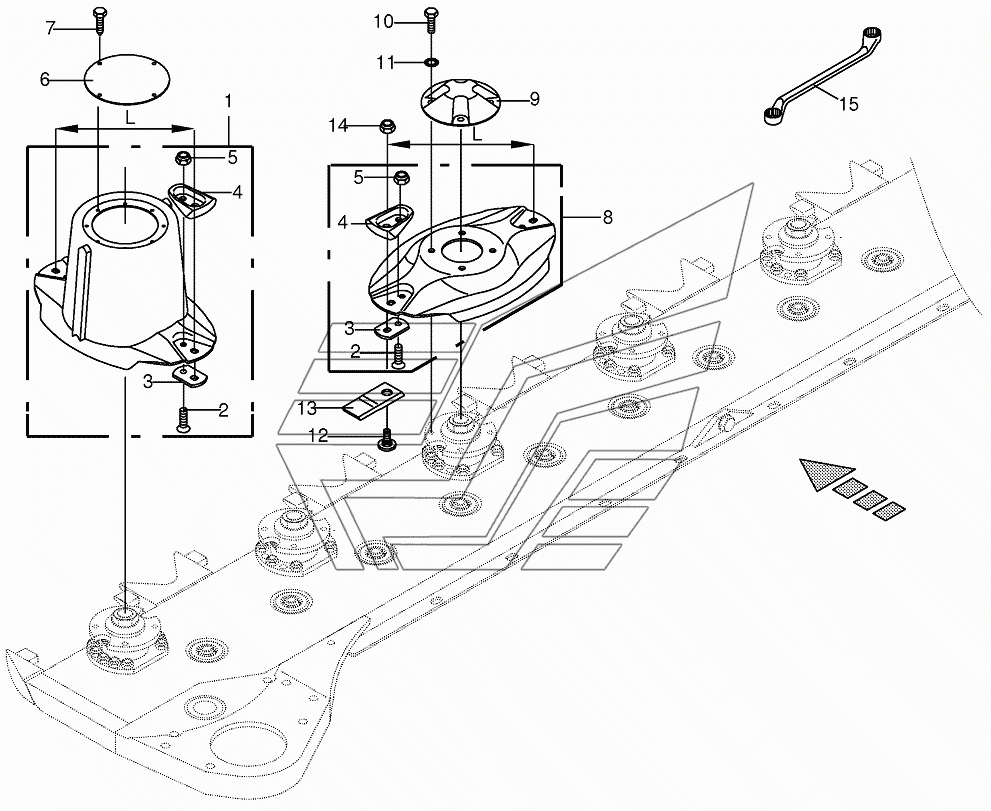

Blade fastening EC 28M. Каталог 2013г.

Cutter bar with bearings EC 28M Blade quick coupler EC 28M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Mower drum

Заводской номер: 002535322 Количество на модель: 4
002535322
4
2

Номер детали на чертеже:

2

Countersunkscrew

Заводской номер: 009040453 Количество на модель:
009040453
3

Номер детали на чертеже:

3

Knife support

Заводской номер: 002530423 Количество на модель:
002530423
4

Номер детали на чертеже:

4

Guard

Заводской номер: 002537430 Количество на модель:
002537430
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
6

Номер детали на чертеже:

6

Cover

Заводской номер: 002530521 Количество на модель:
002530521
7

Номер детали на чертеже:

7

Self-tapping screw

Заводской номер: 009069490 Количество на модель:
009069490
8

Номер детали на чертеже:

8

Mower disc

Заводской номер: 002535312 Количество на модель: 2
002535312
2
9

Номер детали на чертеже:

9

Cover

Заводской номер: 002530470 Количество на модель:
002530470
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
11

Номер детали на чертеже:

11

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
12

Номер детали на чертеже:

12

Knife screw

Заводской номер: 002537440 Количество на модель:
002537440
13

Номер детали на чертеже:

13

Knife-left

Заводской номер: 001398883 Количество на модель: 6
001398883
6
13

Номер детали на чертеже:

13

Knife-right

Заводской номер: 001398893 Количество на модель: 6
001398893
6
14

Номер детали на чертеже:

14

Self-locking nut

Заводской номер: 009080560 Количество на модель:
009080560
15

Номер детали на чертеже:

15

Spanner key

Заводской номер: 009253032 Количество на модель:
009253032
