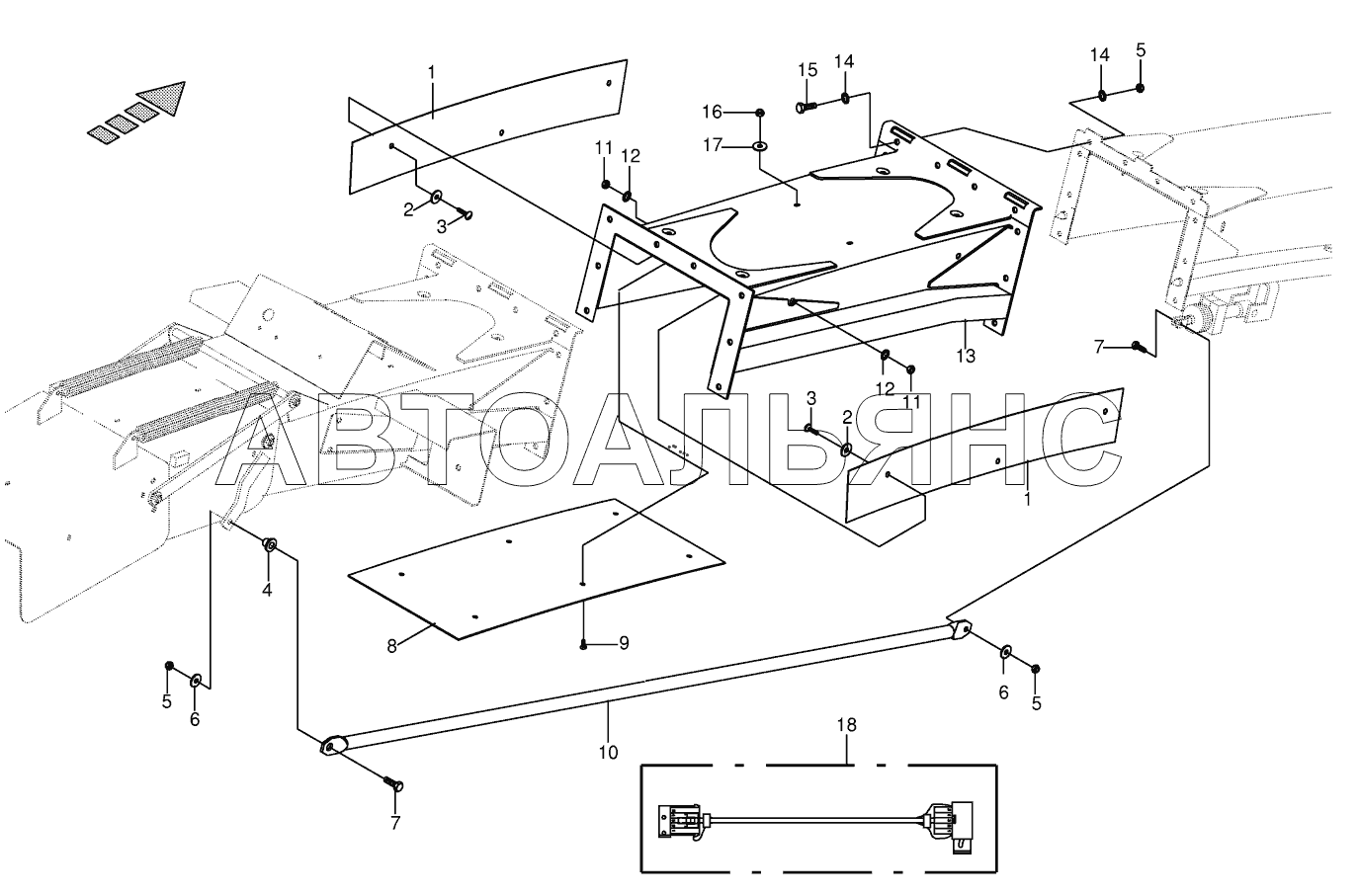

Discharge chute extension 10-row BIG-X-850-1. Каталог 2018г.

Discharge flap-end piece BIG-X-850-1 Discharge chute extension 12-row BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Wearing plate

Заводской номер: 2261174 Количество на модель: 2
2261174
2
2

Номер детали на чертеже:

2

Washer

Заводской номер: 9106030 Количество на модель: x
9106030
x
3

Номер детали на чертеже:

3

Coach bolt

Заводской номер: 9052301 Количество на модель: x
9052301
x
4

Номер детали на чертеже:

4

Bushing

Заводской номер: 2225642 Количество на модель: 1
2225642
1
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
6

Номер детали на чертеже:

6

Washer

Заводской номер: 9104140 Количество на модель: x
9104140
x
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 9006380 Количество на модель: x
9006380
x
8

Номер детали на чертеже:

8

Wearing plate

Заводской номер: 2261163 Количество на модель: 1
2261163
1
9

Номер детали на чертеже:

9

Countersunkscrew

Заводской номер: 9040051 Количество на модель: x
9040051
x
10

Номер детали на чертеже:

10

Drawbar

Заводской номер: 2261185 Количество на модель: 1
2261185
1
11

Номер детали на чертеже:

11

Hex nut

Заводской номер: 9082100 Количество на модель: x
9082100
x
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
13

Номер детали на чертеже:

13

Extension

Заводской номер: 2261114 Количество на модель: 1
2261114
1
14

Номер детали на чертеже:

14

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 9006360 Количество на модель: x
9006360
x
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 9087041 Количество на модель: x
9087041
x
17

Номер детали на чертеже:

17

Washer

Заводской номер: 9103511 Количество на модель: x
9103511
x
18

Номер детали на чертеже:

18

Wiring harness-chute extension

Заводской номер: 3031862 Количество на модель: 1
3031862
1
