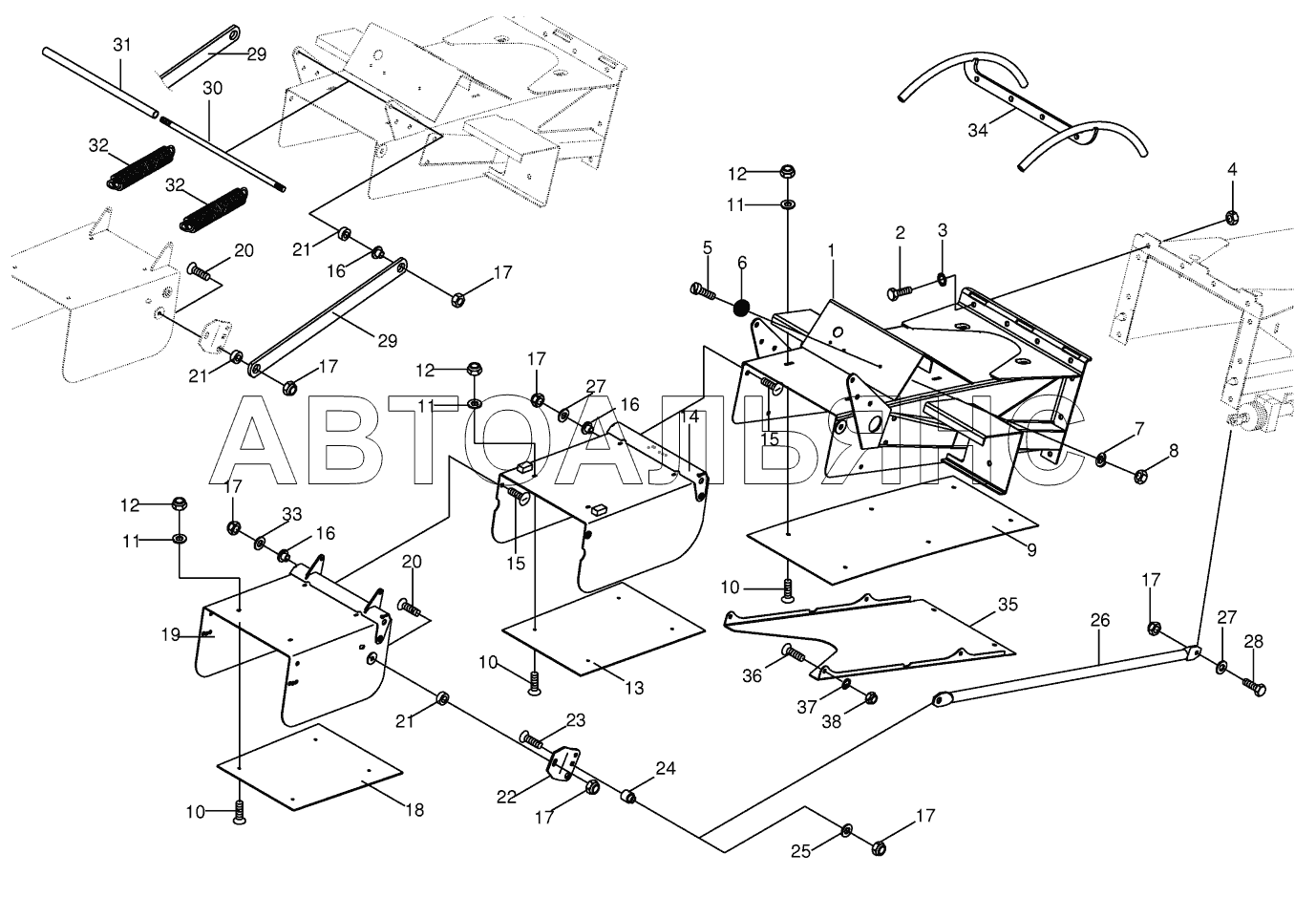

Discharge flap-end piece BIG-X-850-1. Каталог 2018г.

Upper discharge chute "short" with wear plates BIG-X-850-1 Discharge chute extension 10-row BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Chute extension

Заводской номер: 2260957 Количество на модель: 1
2260957
1
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 9006360 Количество на модель: x
9006360
x
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 9006380 Количество на модель: x
9006380
x
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
4

Номер детали на чертеже:

4

Hex nut

Заводской номер: 9082120 Количество на модель: x
9082120
x
5

Номер детали на чертеже:

5

Allen screw

Заводской номер: 9037471 Количество на модель: x
9037471
x
6

Номер детали на чертеже:

6

Rear reflector-red

Заводской номер: 9245351 Количество на модель: 1
9245351
1
7

Номер детали на чертеже:

7

Spring washer

Заводской номер: 9100310 Количество на модель: x
9100310
x
8

Номер детали на чертеже:

8

Hex nut

Заводской номер: 9082071 Количество на модель: x
9082071
x
9

Номер детали на чертеже:

9

Wearing plate

Заводской номер: 2287510 Количество на модель: 1
2287510
1
10

Номер детали на чертеже:

10

Countersunkscrew

Заводской номер: 9040051 Количество на модель: x
9040051
x
11

Номер детали на чертеже:

11

Washer

Заводской номер: 9103511 Количество на модель: x
9103511
x
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 9087041 Количество на модель: x
9087041
x
13

Номер детали на чертеже:

13

Wearing plate

Заводской номер: 2158660 Количество на модель: 1
2158660
1
14

Номер детали на чертеже:

14

Deflector-1

Заводской номер: 2158762 Количество на модель: 1
2158762
1
15

Номер детали на чертеже:

15

Coach bolt

Заводской номер: 9051542 Количество на модель: x
9051542
x
16

Номер детали на чертеже:

16

Bushing

Заводской номер: 2225642 Количество на модель: 8
2225642
8
17

Номер детали на чертеже:

17

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
18

Номер детали на чертеже:

18

Wearing plate

Заводской номер: 2158770 Количество на модель: 1
2158770
1
19

Номер детали на чертеже:

19

Deflector-2

Заводской номер: 2158321 Количество на модель: 1
2158321
1
20

Номер детали на чертеже:

20

Coach bolt

Заводской номер: 9047512 Количество на модель: x
9047512
x
20

Номер детали на чертеже:

20

Coach bolt

Заводской номер: 9052551 Количество на модель: x
9052551
x
21

Номер детали на чертеже:

21

Bushing

Заводской номер: 2288220 Количество на модель: 4
2288220
4
22

Номер детали на чертеже:

22

Support

Заводской номер: 2225823 Количество на модель: 1
2225823
1
23

Номер детали на чертеже:

23

Coach bolt

Заводской номер: 9047570 Количество на модель: x
9047570
x
24

Номер детали на чертеже:

24

Bushing

Заводской номер: 2164920 Количество на модель: 1
2164920
1
25

Номер детали на чертеже:

25

Washer

Заводской номер: 9103611 Количество на модель: x
9103611
x
26

Номер детали на чертеже:

26

Flap strut

Заводской номер: 2260915 Количество на модель: 1
2260915
1
27

Номер детали на чертеже:

27

Washer

Заводской номер: 9104140 Количество на модель: x
9104140
x
29

Номер детали на чертеже:

29

Strut

Заводской номер: 2225804 Количество на модель: 2
2225804
2
30

Номер детали на чертеже:

30

Threaded rod

Заводской номер: 2288210 Количество на модель: 1
2288210
1
31

Номер детали на чертеже:

31

Spacer tube

Заводской номер: 2260922 Количество на модель: 1
2260922
1
32

Номер детали на чертеже:

32

Tension spring

Заводской номер: 2806040 Количество на модель: 2
2806040
2
33

Номер детали на чертеже:

33

Washer

Заводской номер: 9103031 Количество на модель: x
9103031
x
34

Номер детали на чертеже:

34

Cable routing

Заводской номер: 202219210 Количество на модель: 1
202219210
1
35

Номер детали на чертеже:

35

Cover spout end piece

Заводской номер: 202261750 Количество на модель: 1
202261750
1
36

Номер детали на чертеже:

36

Coach bolt

Заводской номер: 9052301 Количество на модель: x
9052301
x
37

Номер детали на чертеже:

37

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
38

Номер детали на чертеже:

38

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
