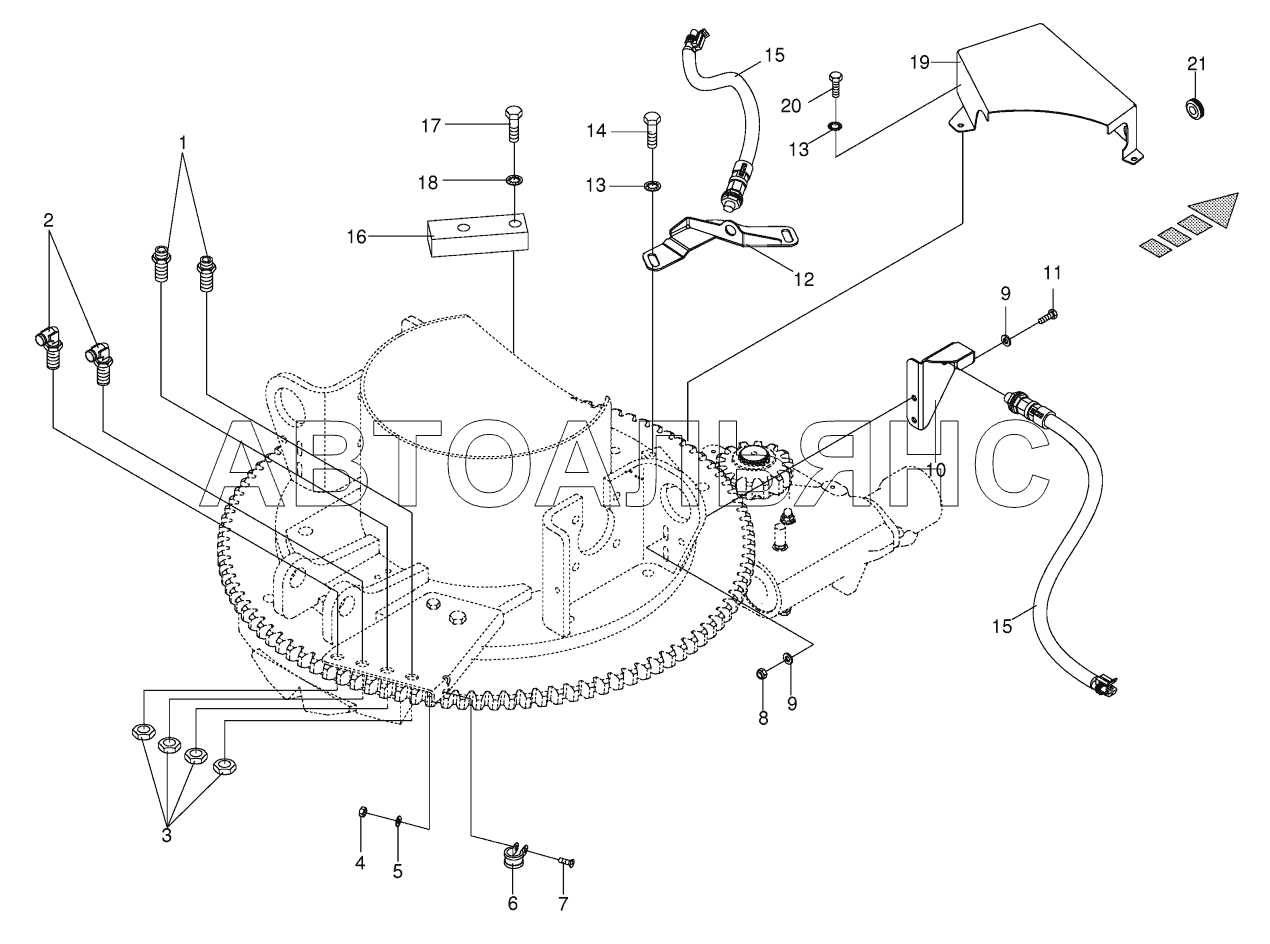

Mounting parts discharge chute rotation BIG-X-850-1. Каталог 2018г.

Duct nozzle BIG-X-850-1 Channel union -HD parts BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Straight 2-way connector

Заводской номер: 9199630 Количество на модель: 2
9199630
2
2

Номер детали на чертеже:

2

Connector

Заводской номер: 9199660 Количество на модель: 2
9199660
2
3

Номер детали на чертеже:

3

Hex nut-low form

Заводской номер: 9085060 Количество на модель: x
9085060
x
4

Номер детали на чертеже:

4

Hex nut

Заводской номер: 9082071 Количество на модель: x
9082071
x
5

Номер детали на чертеже:

5

Washer

Заводской номер: 9105001 Количество на модель: x
9105001
x
6

Номер детали на чертеже:

6

Tube clip w. rubber

Заводской номер: 9240090 Количество на модель: 1
9240090
1
7

Номер детали на чертеже:

7

Allen screw

Заводской номер: 9037450 Количество на модель: x
9037450
x
8

Номер детали на чертеже:

8

Hex nut

Заводской номер: 9082080 Количество на модель: x
9082080
x
9

Номер детали на чертеже:

9

Washer

Заводской номер: 9104111 Количество на модель: x
9104111
x
10

Номер детали на чертеже:

10

Sensor support

Заводской номер: 2173781 Количество на модель: 1
2173781
1
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 9002391 Количество на модель: x
9002391
x
12

Номер детали на чертеже:

12

Sensor support middle

Заводской номер: 202214350 Количество на модель: 1
202214350
1
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 9006120 Количество на модель: x
9006120
x
15

Номер детали на чертеже:

15

Namur sensor

Заводской номер: 3024092 Количество на модель: 2
3024092
2
16

Номер детали на чертеже:

16

Limit stop

Заводской номер: 2157790 Количество на модель: 1
2157790
1
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 9006370 Количество на модель: x
9006370
x
18

Номер детали на чертеже:

18

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
19

Номер детали на чертеже:

19

Cover plate

Заводской номер: 2173795 Количество на модель: 1
2173795
1
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 9006140 Количество на модель: x
9006140
x
21

Номер детали на чертеже:

21

Guidance sleeve

Заводской номер: 9242340 Количество на модель: 2
9242340
2
