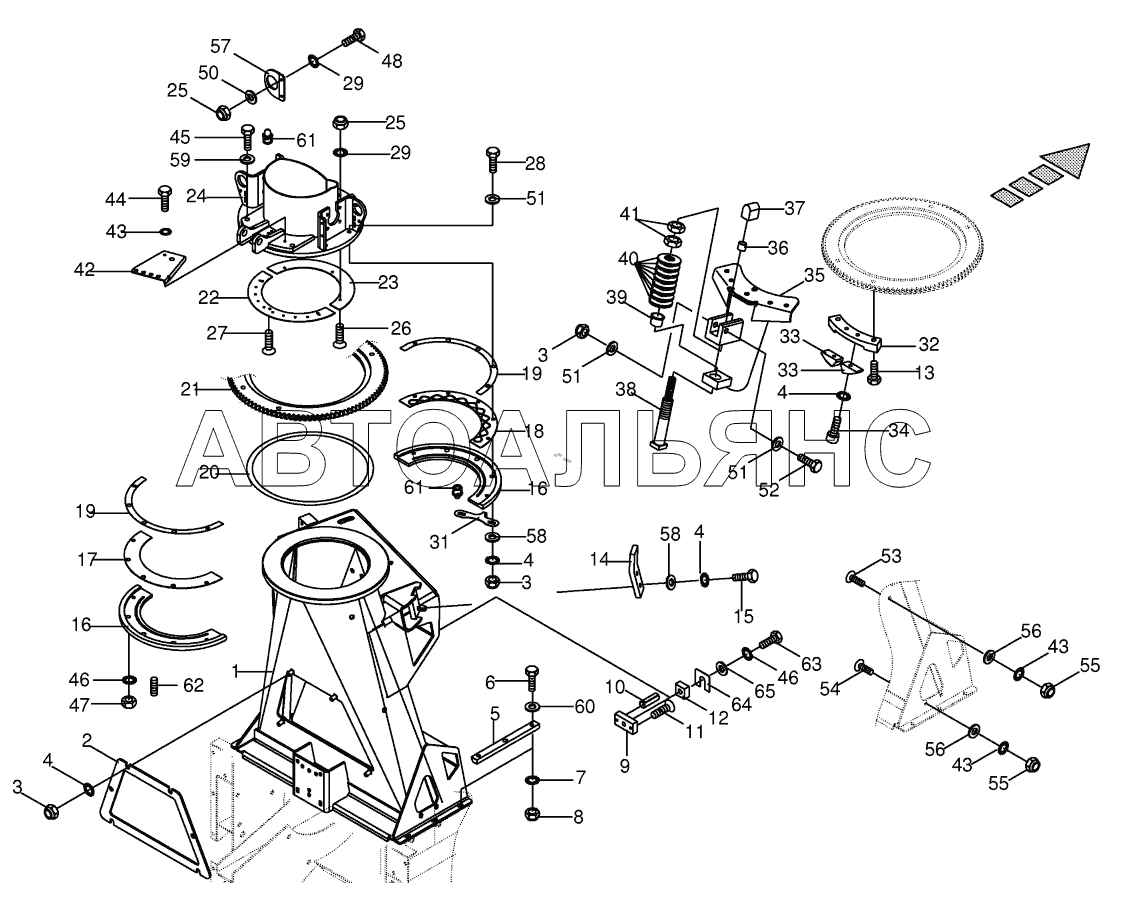

Duct nozzle BIG-X-850-1. Каталог 2018г.

Auger-gearbox BIG-X-850-1 Mounting parts discharge chute rotation BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Kanalstutzen

Заводской номер: 200276362 Количество на модель: 1
200276362
1
2

Номер детали на чертеже:

2

Cover

Заводской номер: 2195582 Количество на модель: 1
2195582
1
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 9087010 Количество на модель: x
9087010
x
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 9099101 Количество на модель: x
9099101
x
5

Номер детали на чертеже:

5

Pressure piece

Заводской номер: 2261293 Количество на модель: 2
2261293
2
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 9010131 Количество на модель: x
9010131
x
7

Номер детали на чертеже:

7

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
9

Номер детали на чертеже:

9

Thread block

Заводской номер: 2173660 Количество на модель: 1
2173660
1
10

Номер детали на чертеже:

10

Roll pin

Заводской номер: 9126712 Количество на модель: 1
9126712
1
11

Номер детали на чертеже:

11

Countersunkscrew

Заводской номер: 9040241 Количество на модель: x
9040241
x
12

Номер детали на чертеже:

12

Enclosure

Заводской номер: 2261390 Количество на модель: x
2261390
x
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 9011321 Количество на модель: x
9011321
x
14

Номер детали на чертеже:

14

Support

Заводской номер: 2173721 Количество на модель: 1
2173721
1
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 9006570 Количество на модель: x
9006570
x
16

Номер детали на чертеже:

16

Clamping piece

Заводской номер: 2260292 Количество на модель: 2
2260292
2
17

Номер детали на чертеже:

17

Spacing washer

Заводской номер: 2260261 Количество на модель: x
2260261
x
18

Номер детали на чертеже:

18

Approach disc

Заводской номер: 2260251 Количество на модель: 1
2260251
1
19

Номер детали на чертеже:

19

Distance spacer

Заводской номер: 200244940 Количество на модель: x
200244940
x
19

Номер детали на чертеже:

19

Distance spacer

Заводской номер: 2173751 Количество на модель: x
2173751
x
19

Номер детали на чертеже:

19

Distance spacer

Заводской номер: 200244950 Количество на модель: x
200244950
x
20

Номер детали на чертеже:

20

Distance spacer

Заводской номер: 200244960 Количество на модель: x
200244960
x
20

Номер детали на чертеже:

20

Distance spacer

Заводской номер: 2173760 Количество на модель: x
2173760
x
20

Номер детали на чертеже:

20

Distance spacer

Заводской номер: 200244970 Количество на модель: x
200244970
x
21

Номер детали на чертеже:

21

Tooth rim

Заводской номер: 2158360 Количество на модель: 1
2158360
1
22

Номер детали на чертеже:

22

Approach disc

Заводской номер: 2173730 Количество на модель: 1
2173730
1
23

Номер детали на чертеже:

23

Spacing washer

Заводской номер: 2173740 Количество на модель: x
2173740
x
24

Номер детали на чертеже:

24

Bearing ring

Заводской номер: 2260306 Количество на модель: 1
2260306
1
25

Номер детали на чертеже:

25

Locknut

Заводской номер: 9087041 Количество на модель: x
9087041
x
26

Номер детали на чертеже:

26

Countersunkscrew

Заводской номер: 9043691 Количество на модель: x
9043691
x
27

Номер детали на чертеже:

27

Countersunkscrew

Заводской номер: 9040310 Количество на модель: x
9040310
x
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 9011220 Количество на модель: x
9011220
x
29

Номер детали на чертеже:

29

Detent edged washer

Заводской номер: 9099061 Количество на модель: x
9099061
x
31

Номер детали на чертеже:

31

Sensor plate middle

Заводской номер: 202214360 Количество на модель: 1
202214360
1
32

Номер детали на чертеже:

32

Latch bearing

Заводской номер: 2261312 Количество на модель: 1
2261312
1
33

Номер детали на чертеже:

33

Trap

Заводской номер: 2260381 Количество на модель: 1
2260381
1
34

Номер детали на чертеже:

34

Allen screw

Заводской номер: 9031391 Количество на модель: x
9031391
x
35

Номер детали на чертеже:

35

Spring support

Заводской номер: 2260443 Количество на модель: 1
2260443
1
36

Номер детали на чертеже:

36

Bearing bush

Заводской номер: 9349570 Количество на модель: 1
9349570
1
37

Номер детали на чертеже:

37

Cam

Заводской номер: 2260351 Количество на модель: 1
2260351
1
38

Номер детали на чертеже:

38

Shaft

Заводской номер: 2260344 Количество на модель: 1
2260344
1
39

Номер детали на чертеже:

39

Collar bush

Заводской номер: 9349090 Количество на модель: 1
9349090
1
40

Номер детали на чертеже:

40

Belleville spring

Заводской номер: 9099310 Количество на модель: 16
9099310
16
41

Номер детали на чертеже:

41

Hex nut-low form

Заводской номер: 9085401 Количество на модель: x
9085401
x
42

Номер детали на чертеже:

42

Hose support

Заводской номер: 2173773 Количество на модель: 1
2173773
1
43

Номер детали на чертеже:

43

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
44

Номер детали на чертеже:

44

Hex head bolt

Заводской номер: 9002531 Количество на модель: x
9002531
x
45

Номер детали на чертеже:

45

Hex head bolt

Заводской номер: 9011411 Количество на модель: x
9011411
x
46

Номер детали на чертеже:

46

Detent edged washer

Заводской номер: 9099121 Количество на модель: x
9099121
x
47

Номер детали на чертеже:

47

Locknut

Заводской номер: 9087190 Количество на модель: x
9087190
x
48

Номер детали на чертеже:

48

Hex head bolt

Заводской номер: 9002391 Количество на модель: x
9002391
x
50

Номер детали на чертеже:

50

Washer

Заводской номер: 9104111 Количество на модель: x
9104111
x
51

Номер детали на чертеже:

51

Washer

Заводской номер: 9105061 Количество на модель: x
9105061
x
52

Номер детали на чертеже:

52

Hex head bolt

Заводской номер: 9014580 Количество на модель: x
9014580
x
53

Номер детали на чертеже:

53

Coach bolt

Заводской номер: 9052311 Количество на модель: x
9052311
x
54

Номер детали на чертеже:

54

Coach bolt

Заводской номер: 9052331 Количество на модель: x
9052331
x
55

Номер детали на чертеже:

55

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
56

Номер детали на чертеже:

56

Washer

Заводской номер: 9106030 Количество на модель: x
9106030
x
57

Номер детали на чертеже:

57

Plug retainer

Заводской номер: 200268950 Количество на модель: 1
200268950
1
58

Номер детали на чертеже:

58

Washer

Заводской номер: 9106090 Количество на модель: x
9106090
x
59

Номер детали на чертеже:

59

Washer

Заводской номер: 9103031 Количество на модель: x
9103031
x
60

Номер детали на чертеже:

60

Washer

Заводской номер: 9104140 Количество на модель: x
9104140
x
61

Номер детали на чертеже:

61

Grease niple

Заводской номер: 9191050 Количество на модель: 2
9191050
2
62

Номер детали на чертеже:

62

Threaded pin

Заводской номер: 900000640 Количество на модель: 1
900000640
1
63

Номер детали на чертеже:

63

Hex head bolt

Заводской номер: 9006780 Количество на модель: x
9006780
x
64

Номер детали на чертеже:

64

Enclosure

Заводской номер: 2192111 Количество на модель: x
2192111
x
65

Номер детали на чертеже:

65

Washer

Заводской номер: 9103270 Количество на модель: x
9103270
x
