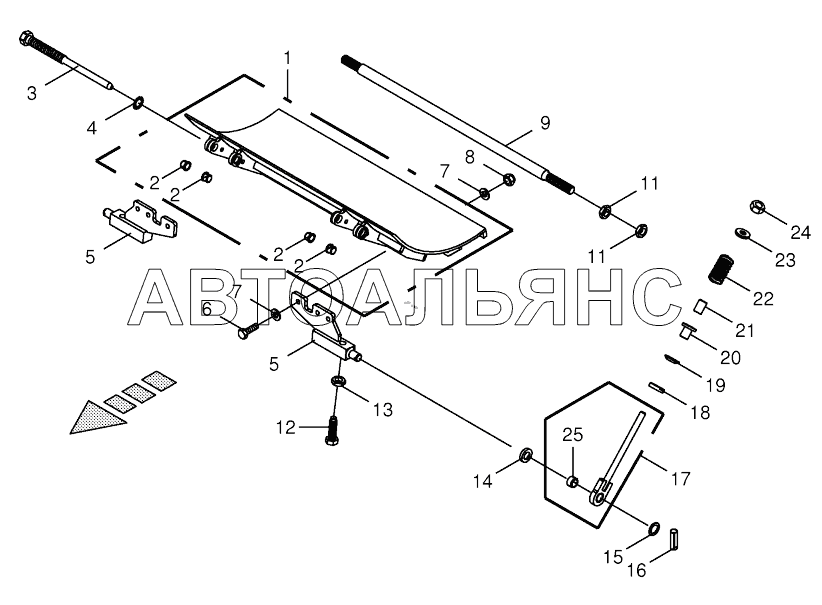

Drum base -spring-mounted BIG-X-850-1. Каталог 2018г.

Chopping drum support - mounting parts BIG-X-850-1 Husk / friction ground -spring-mounted BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Drum base with transfer with bushing-optional

Заводской номер: 202276640 Количество на модель: 1
202276640
1
1

Номер детали на чертеже:

1

Spring-mounted drum base HD with sockets-HD optional

Заводской номер: 200272703 Количество на модель: 1
200272703
1
2

Номер детали на чертеже:

2

Clamp bush

Заводской номер: 900020380 Количество на модель: 4
900020380
4
3

Номер детали на чертеже:

3

Take-up bolt

Заводской номер: 200236692 Количество на модель: 2
200236692
2
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 9099171 Количество на модель: x
9099171
x
5

Номер детали на чертеже:

5

Centring pivo

Заводской номер: 200271730 Количество на модель: 2
200271730
2
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 9006580 Количество на модель: x
9006580
x
7

Номер детали на чертеже:

7

Washer

Заводской номер: 9105061 Количество на модель: x
9105061
x
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 9087010 Количество на модель: x
9087010
x
9

Номер детали на чертеже:

9

Spacer Rd 30

Заводской номер: 200237161 Количество на модель: 2
200237161
2
11

Номер детали на чертеже:

11

Hex nut-low form

Заводской номер: 9085312 Количество на модель: x
9085312
x
12

Номер детали на чертеже:

12

Setscrew

Заводской номер: 200237110 Количество на модель: 2
200237110
2
13

Номер детали на чертеже:

13

Hex nut-low form

Заводской номер: 9085251 Количество на модель: x
9085251
x
14

Номер детали на чертеже:

14

Washer

Заводской номер: 200239100 Количество на модель: 2
200239100
2
15

Номер детали на чертеже:

15

Washer

Заводской номер: 9103690 Количество на модель: x
9103690
x
16

Номер детали на чертеже:

16

Roll pin

Заводской номер: 9126162 Количество на модель: x
9126162
x
17

Номер детали на чертеже:

17

Drawbar

Заводской номер: 200272790 Количество на модель: 2
200272790
2
18

Номер детали на чертеже:

18

Ball socket

Заводской номер: 900002580 Количество на модель: 2
900002580
2
19

Номер детали на чертеже:

19

Washer

Заводской номер: 900002570 Количество на модель: 2
900002570
2
20

Номер детали на чертеже:

20

Bushing

Заводской номер: 200271680 Количество на модель: 2
200271680
2
21

Номер детали на чертеже:

21

Guide tube

Заводской номер: 200271621 Количество на модель: 2
200271621
2
22

Номер детали на чертеже:

22

Pressure spring

Заводской номер: 4906070 Количество на модель: 2
4906070
2
23

Номер детали на чертеже:

23

Washer

Заводской номер: 9103620 Количество на модель: x
9103620
x
24

Номер детали на чертеже:

24

Locknut

Заводской номер: 9087190 Количество на модель: x
9087190
x
25

Номер детали на чертеже:

25

Clamp bush

Заводской номер: 900015930 Количество на модель: 2
900015930
2
