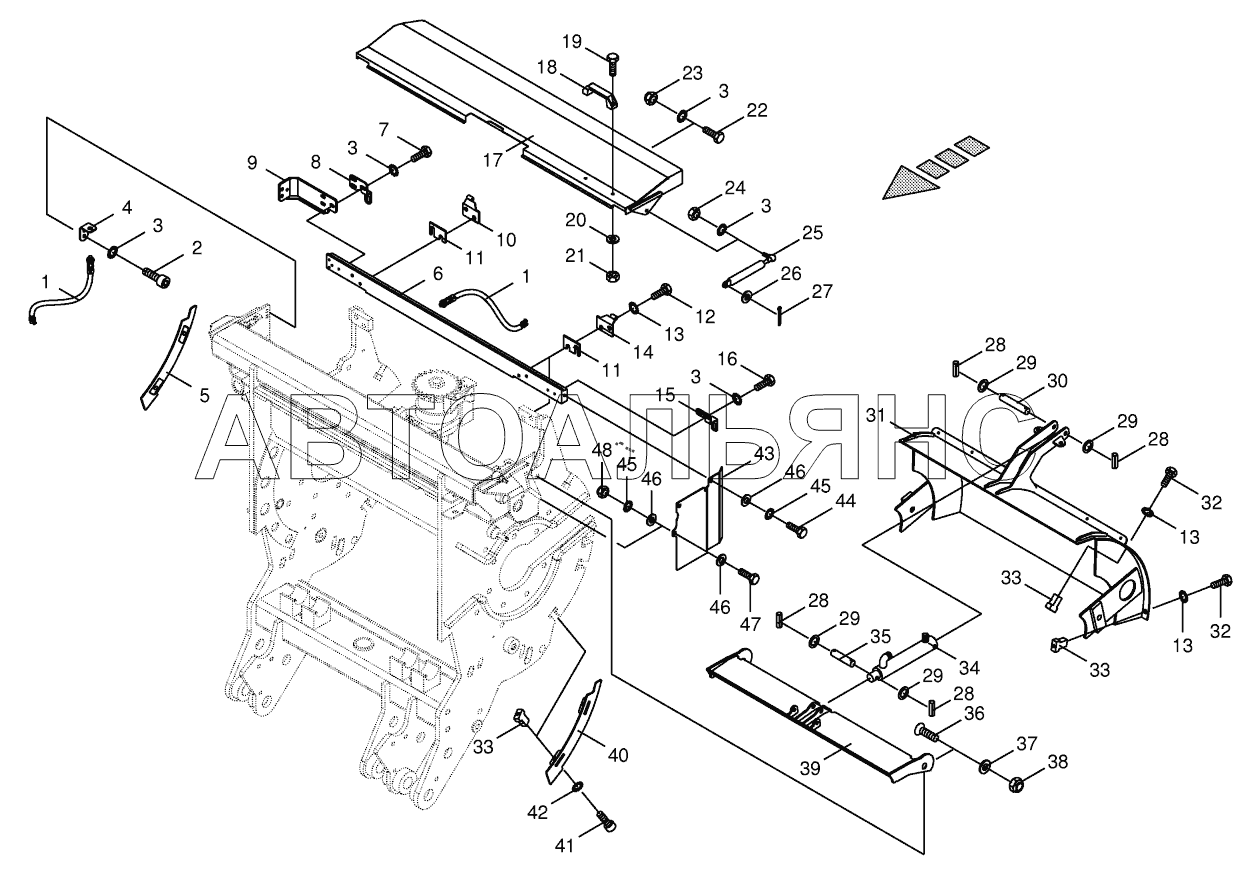

Chopping drum support - mounting parts BIG-X-850-1. Каталог 2018г.

Chopping drum support BIG-X-850-1 Drum base -spring-mounted BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 270082610 Количество на модель: 1
270082610
1
1

Номер детали на чертеже:

1

Namur sensor

Заводской номер: 3024092 Количество на модель: 3
3024092
3
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 9006340 Количество на модель: x
9006340
x
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 9099081 Количество на модель:
9099081
4

Номер детали на чертеже:

4

Sensor support

Заводской номер: 202210020 Количество на модель: 1
202210020
1
5

Номер детали на чертеже:

5

Sealing plate-right

Заводской номер: 200245111 Количество на модель: 1
200245111
1
6

Номер детали на чертеже:

6

Guide rail

Заводской номер: 200233460 Количество на модель: 1
200233460
1
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 9006170 Количество на модель: x
9006170
x
8

Номер детали на чертеже:

8

Sensor support-right

Заводской номер: 200233440 Количество на модель: 1
200233440
1
9

Номер детали на чертеже:

9

Adjuster support

Заводской номер: 200237270 Количество на модель: 1
200237270
1
10

Номер детали на чертеже:

10

Flap support-right

Заводской номер: 2154160 Количество на модель: 1
2154160
1
11

Номер детали на чертеже:

11

Enclosure

Заводской номер: 200203860 Количество на модель: x
200203860
x
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 9006580 Количество на модель: x
9006580
x
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 9099101 Количество на модель: x
9099101
x
14

Номер детали на чертеже:

14

Flap support-left

Заводской номер: 2154130 Количество на модель: 1
2154130
1
15

Номер детали на чертеже:

15

Sensor support-left

Заводской номер: 200233450 Количество на модель: 1
200233450
1
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 9006160 Количество на модель: x
9006160
x
17

Номер детали на чертеже:

17

Grinding flap

Заводской номер: 200289690 Количество на модель: 1
200289690
1
18

Номер детали на чертеже:

18

Hand grip

Заводской номер: 9249150 Количество на модель: 1
9249150
1
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 9006080 Количество на модель: x
9006080
x
20

Номер детали на чертеже:

20

Washer

Заводской номер: 9104111 Количество на модель: x
9104111
x
21

Номер детали на чертеже:

21

Hex nut

Заводской номер: 9082080 Количество на модель: x
9082080
x
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 9010081 Количество на модель: x
9010081
x
23

Номер детали на чертеже:

23

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
24

Номер детали на чертеже:

24

Hex nut

Заводской номер: 9082100 Количество на модель: x
9082100
x
25

Номер детали на чертеже:

25

Gas spring

Заводской номер: 9386960 Количество на модель: 1
9386960
1
26

Номер детали на чертеже:

26

Washer

Заводской номер: 9104130 Количество на модель: x
9104130
x
27

Номер детали на чертеже:

27

Cotter pin

Заводской номер: 9120461 Количество на модель: 1
9120461
1
28

Номер детали на чертеже:

28

Roll pin

Заводской номер: 9125622 Количество на модель: 4
9125622
4
29

Номер детали на чертеже:

29

Shim ring

Заводской номер: 9108030 Количество на модель: x
9108030
x
30

Номер детали на чертеже:

30

Pin

Заводской номер: 2154550 Количество на модель: 1
2154550
1
31

Номер детали на чертеже:

31

Cover

Заводской номер: 2153460 Количество на модель: 1
2153460
1
32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 9014540 Количество на модель: x
9014540
x
33

Номер детали на чертеже:

33

Threaded piece

Заводской номер: 200245090 Количество на модель: 4
200245090
4
34

Номер детали на чертеже:

34

Hydraulic cylinder

Заводской номер: 270077930 Количество на модель: 1
270077930
1
35

Номер детали на чертеже:

35

Pin

Заводской номер: 2154540 Количество на модель: 1
2154540
1
36

Номер детали на чертеже:

36

Countersunkscrew

Заводской номер: 900001110 Количество на модель: x
900001110
x
37

Номер детали на чертеже:

37

Washer

Заводской номер: 9103030 Количество на модель: x
9103030
x
38

Номер детали на чертеже:

38

Locknut

Заводской номер: 9087190 Количество на модель: x
9087190
x
39

Номер детали на чертеже:

39

Grinding flap

Заводской номер: 2154483 Количество на модель: 1
2154483
1
40

Номер детали на чертеже:

40

Sealing plate-left

Заводской номер: 200245141 Количество на модель: 1
200245141
1
41

Номер детали на чертеже:

41

Allen screw

Заводской номер: 9031421 Количество на модель: x
9031421
x
42

Номер детали на чертеже:

42

Detent edged washer

Заводской номер: 9099110 Количество на модель: x
9099110
x
43

Номер детали на чертеже:

43

Guard plate grinding device

Заводской номер: 202238920 Количество на модель: 1
202238920
1
44

Номер детали на чертеже:

44

Hex head bolt

Заводской номер: 9006320 Количество на модель: x
9006320
x
45

Номер детали на чертеже:

45

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
46

Номер детали на чертеже:

46

Washer

Заводской номер: 9104140 Количество на модель: x
9104140
x
47

Номер детали на чертеже:

47

Hex head bolt

Заводской номер: 9006370 Количество на модель: x
9006370
x
48

Номер детали на чертеже:

48

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
49

Номер детали на чертеже:

49

Detent edged washer

Заводской номер: 9099070 Количество на модель: x
9099070
x
