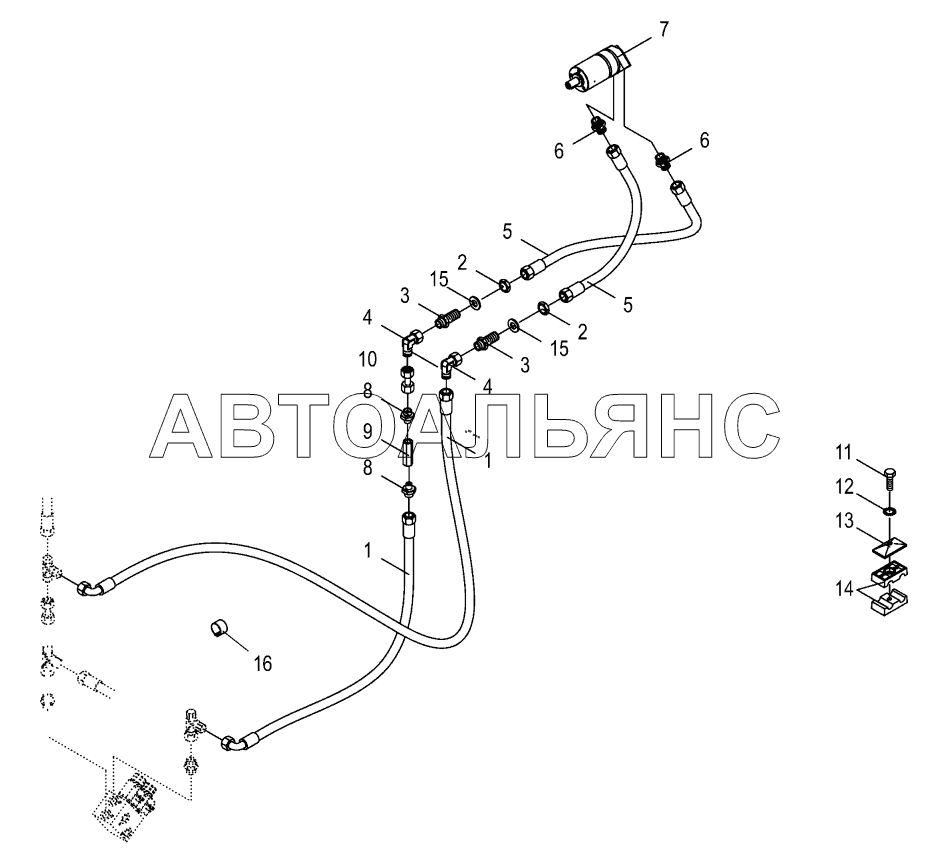

Hydraulics - sieve drive BIG-X-850-1. Каталог 2018г.

Charge pressure line - part 2 BIG-X-850-1 Hydraulics - front attachment / feed rollers BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 9198650 Количество на модель: 2
9198650
2
2

Номер детали на чертеже:

2

Hex nut-low form

Заводской номер: 9085242 Количество на модель: x
9085242
x
3

Номер детали на чертеже:

3

Straight 2-way connector

Заводской номер: 9210871 Количество на модель: 2
9210871
2
4

Номер детали на чертеже:

4

Angle lug

Заводской номер: 9210671 Количество на модель: 2
9210671
2
5

Номер детали на чертеже:

5

High pressure hose line

Заводской номер: 9210161 Количество на модель: 2
9210161
2
6

Номер детали на чертеже:

6

Male connector

Заводской номер: 9199181 Количество на модель: 2
9199181
2
7

Номер детали на чертеже:

7

Hydraulic motor

Заводской номер: 9211950 Количество на модель: 1
9211950
1
8

Номер детали на чертеже:

8

Male connector

Заводской номер: 9196300 Количество на модель: 2
9196300
2
9

Номер детали на чертеже:

9

Flow control valve

Заводской номер: 270056880 Количество на модель: 1
270056880
1
10

Номер детали на чертеже:

10

Double nipple

Заводской номер: 2307430 Количество на модель: 1
2307430
1
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 9002641 Количество на модель: x
9002641
x
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
13

Номер детали на чертеже:

13

Cover plate

Заводской номер: 9251440 Количество на модель: 5
9251440
5
14

Номер детали на чертеже:

14

Pair of pipe clamps 20/20 M8 smooth

Заводской номер: 270108890 Количество на модель: 5
270108890
5
15

Номер детали на чертеже:

15

Supporting disc

Заводской номер: 9107150 Количество на модель: x
9107150
x
16

Номер детали на чертеже:

16

Hose marking 1- red

Заводской номер: 270025410 Количество на модель: 2
270025410
2
16

Номер детали на чертеже:

16

Hose marking 1-blue

Заводской номер: 270025490 Количество на модель: 2
270025490
2
