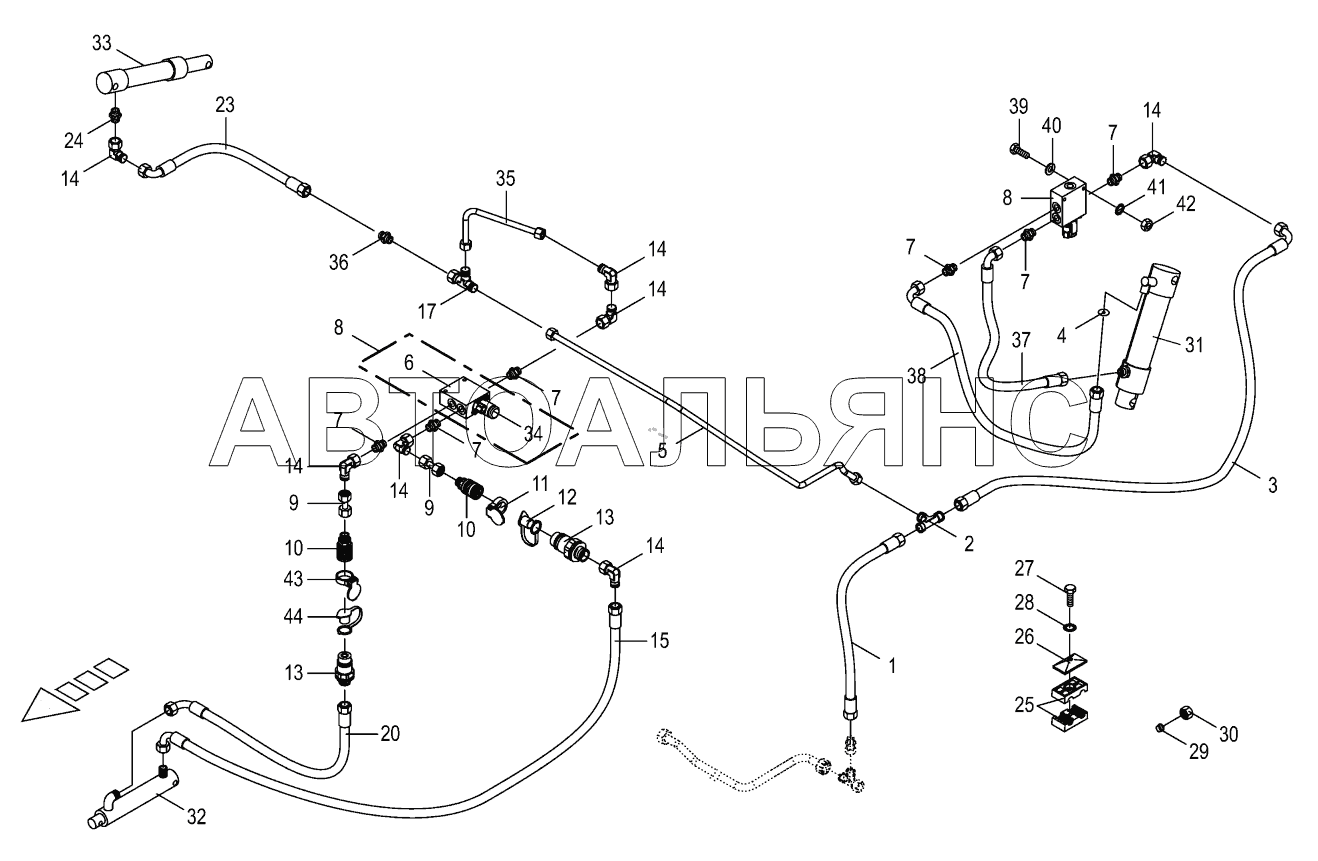

Charge pressure line - part 2 BIG-X-850-1. Каталог 2018г.

Charge pressure line - part 1 BIG-X-850-1 Hydraulics - sieve drive BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 270006090 Количество на модель: 1
270006090
1

Номер детали на чертеже:

Sealing set

Заводской номер: 270034060 Количество на модель: 1
270034060
1

Номер детали на чертеже:

Sealing set

Заводской номер: 270082610 Количество на модель: 1
270082610
1
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 270038410 Количество на модель: 1
270038410
1
2

Номер детали на чертеже:

2

T connector

Заводской номер: 9210711 Количество на модель: 1
9210711
1
3

Номер детали на чертеже:

3

High pressure hose line

Заводской номер: 9212581 Количество на модель: 1
9212581
1
4

Номер детали на чертеже:

4

Throttling disc

Заводской номер: 3320143 Количество на модель: 1
3320143
1
5

Номер детали на чертеже:

5

Hyd. line

Заводской номер: 202251930 Количество на модель: 1
202251930
1
6

Номер детали на чертеже:

6

Housing

Заводской номер: 270077920 Количество на модель: 2
270077920
2
7

Номер детали на чертеже:

7

Male connector

Заводской номер: 9196300 Количество на модель: 6
9196300
6
8

Номер детали на чертеже:

8

4/2-Directional-control valve

Заводской номер: 270077900 Количество на модель: 2
270077900
2
9

Номер детали на чертеже:

9

Double nipple

Заводской номер: 2307430 Количество на модель: 2
2307430
2
10

Номер детали на чертеже:

10

Sleeve

Заводской номер: 9193230 Количество на модель: 2
9193230
2
11

Номер детали на чертеже:

11

Cover-red

Заводской номер: 9199940 Количество на модель: 1
9199940
1
12

Номер детали на чертеже:

12

Dust cap-red

Заводской номер: 9211711 Количество на модель: 1
9211711
1
13

Номер детали на чертеже:

13

Connector plug

Заводской номер: 9193220 Количество на модель: 2
9193220
2
14

Номер детали на чертеже:

14

Angle lug

Заводской номер: 9210671 Количество на модель: 9
9210671
9
15

Номер детали на чертеже:

15

High pressure hose line

Заводской номер: 9200830 Количество на модель: 1
9200830
1
17

Номер детали на чертеже:

17

Adjustable L connection

Заводской номер: 9210791 Количество на модель: 1
9210791
1
20

Номер детали на чертеже:

20

High pressure hose line

Заводской номер: 270003320 Количество на модель: 1
270003320
1
23

Номер детали на чертеже:

23

High pressure hose line

Заводской номер: 270071070 Количество на модель: 1
270071070
1
24

Номер детали на чертеже:

24

Male connector

Заводской номер: 9209011 Количество на модель: 1
9209011
1
25

Номер детали на чертеже:

25

Tube clamp-2 halves

Заводской номер: 9251050 Количество на модель: 3
9251050
3
26

Номер детали на чертеже:

26

Cover plate

Заводской номер: 9251340 Количество на модель: 3
9251340
3
27

Номер детали на чертеже:

27

Hex head bolt

Заводской номер: 9010092 Количество на модель: x
9010092
x
28

Номер детали на чертеже:

28

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
29

Номер детали на чертеже:

29

Cutting ring

Заводской номер: 9210461 Количество на модель: x
9210461
x
30

Номер детали на чертеже:

30

Nozzle disc cap

Заводской номер: 9212060 Количество на модель: x
9212060
x
31

Номер детали на чертеже:

31

Hydraulic cylinder

Заводской номер: 270092210 Количество на модель: 1
270092210
1
32

Номер детали на чертеже:

32

Hydraulic cylinder

Заводской номер: 270077930 Количество на модель: 1
270077930
1
33

Номер детали на чертеже:

33

Hydraulic cylinder

Заводской номер: 270013700 Количество на модель: 1
270013700
1
34

Номер детали на чертеже:

34

4/2-Directional-control valve

Заводской номер: 270077910 Количество на модель: 2
270077910
2
35

Номер детали на чертеже:

35

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200283960 Количество на модель: 1
200283960
1
36

Номер детали на чертеже:

36

Connector

Заводской номер: 9210541 Количество на модель: 1
9210541
1
37

Номер детали на чертеже:

37

High pressure hose line

Заводской номер: 9200950 Количество на модель: 1
9200950
1
38

Номер детали на чертеже:

38

High pressure hose line

Заводской номер: 270038460 Количество на модель: 1
270038460
1
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 9002440 Количество на модель: x
9002440
x
40

Номер детали на чертеже:

40

Washer

Заводской номер: 9104111 Количество на модель: x
9104111
x
41

Номер детали на чертеже:

41

Detent edged washer

Заводской номер: 9099061 Количество на модель: x
9099061
x
42

Номер детали на чертеже:

42

Hex nut

Заводской номер: 9082080 Количество на модель: x
9082080
x
43

Номер детали на чертеже:

43

Cover-blue

Заводской номер: 9166020 Количество на модель: 1
9166020
1
44

Номер детали на чертеже:

44

Dust cap-blue

Заводской номер: 9212631 Количество на модель: 1
9212631
1
