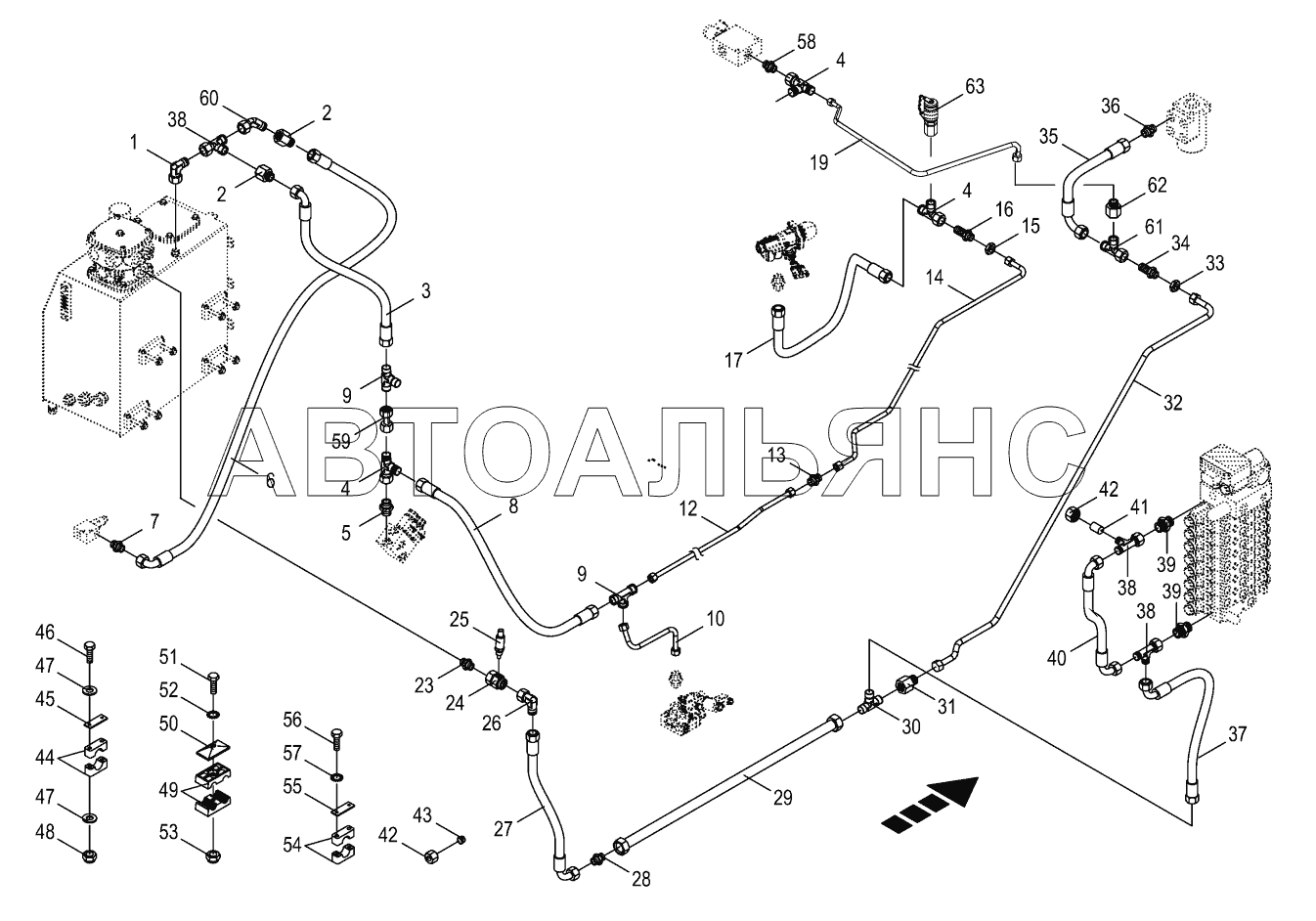

Oil leckage pipes / return lines BIG-X-850-1. Каталог 2018г.

Return lines - traction drive BIG-X-850-1 Charge pressure line - part 1 BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Angle lug

Заводской номер: 9211730 Количество на модель: 1
9211730
1
2

Номер детали на чертеже:

2

Reducer fitting

Заводской номер: 9209020 Количество на модель: 2
9209020
2
3

Номер детали на чертеже:

3

High pressure hose line

Заводской номер: 270079470 Количество на модель: 1
270079470
1
4

Номер детали на чертеже:

4

Adjustable L connection

Заводской номер: 9210791 Количество на модель: 4
9210791
4
5

Номер детали на чертеже:

5

Male connector

Заводской номер: 9210602 Количество на модель: 1
9210602
1
6

Номер детали на чертеже:

6

High pressure hose line

Заводской номер: 9200320 Количество на модель: 1
9200320
1
7

Номер детали на чертеже:

7

Male connector

Заводской номер: 9199181 Количество на модель: 1
9199181
1
8

Номер детали на чертеже:

8

High pressure hose line

Заводской номер: 9210191 Количество на модель: 1
9210191
1
9

Номер детали на чертеже:

9

T connector

Заводской номер: 9210711 Количество на модель: 2
9210711
2
10

Номер детали на чертеже:

10

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200281740 Количество на модель: 1
200281740
1
12

Номер детали на чертеже:

12

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200281730 Количество на модель: 1
200281730
1
13

Номер детали на чертеже:

13

Connector

Заводской номер: 9210541 Количество на модель: 1
9210541
1
14

Номер детали на чертеже:

14

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205600 Количество на модель: 1
200205600
1
15

Номер детали на чертеже:

15

Hex nut-low form

Заводской номер: 9085242 Количество на модель: x
9085242
x
16

Номер детали на чертеже:

16

Straight 2-way connector

Заводской номер: 9210871 Количество на модель: 1
9210871
1
17

Номер детали на чертеже:

17

High pressure hose line

Заводской номер: 270039170 Количество на модель: 1
270039170
1
19

Номер детали на чертеже:

19

Hydraulic line

Заводской номер: 200232771 Количество на модель: 1
200232771
1
23

Номер детали на чертеже:

23

Male connector

Заводской номер: 9196571 Количество на модель: 1
9196571
1
24

Номер детали на чертеже:

24

Screw connection

Заводской номер: 270069620 Количество на модель: 1
270069620
1
25

Номер детали на чертеже:

25

Temperature sensor

Заводской номер: 200810400 Количество на модель: 1
200810400
1
26

Номер детали на чертеже:

26

Angle lug

Заводской номер: 9208220 Количество на модель: 1
9208220
1
27

Номер детали на чертеже:

27

High pressure hose line

Заводской номер: 270059750 Количество на модель: 1
270059750
1
28

Номер детали на чертеже:

28

Connector

Заводской номер: 9199210 Количество на модель: 1
9199210
1
29

Номер детали на чертеже:

29

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200282250 Количество на модель: 1
200282250
1
30

Номер детали на чертеже:

30

T-reduction

Заводской номер: 270038700 Количество на модель: 1
270038700
1
31

Номер детали на чертеже:

31

Reducer fitting

Заводской номер: 9190100 Количество на модель: 1
9190100
1
32

Номер детали на чертеже:

32

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205610 Количество на модель: 1
200205610
1
33

Номер детали на чертеже:

33

Hex nut-low form

Заводской номер: 9210741 Количество на модель: x
9210741
x
34

Номер детали на чертеже:

34

Straight 2-way connector

Заводской номер: 9212500 Количество на модель: 1
9212500
1
35

Номер детали на чертеже:

35

High pressure hose line

Заводской номер: 9210352 Количество на модель: 1
9210352
1
36

Номер детали на чертеже:

36

Male connector

Заводской номер: 9210622 Количество на модель: 1
9210622
1
37

Номер детали на чертеже:

37

High pressure hose line

Заводской номер: 270038580 Количество на модель: 1
270038580
1
38

Номер детали на чертеже:

38

Adjustable L connection

Заводской номер: 9212380 Количество на модель: 3
9212380
3
39

Номер детали на чертеже:

39

Male connector

Заводской номер: 9211741 Количество на модель: 2
9211741
2
40

Номер детали на чертеже:

40

High pressure hose line

Заводской номер: 270038500 Количество на модель: 1
270038500
1
41

Номер детали на чертеже:

41

Locking cone w. O-ring

Заводской номер: 9208581 Количество на модель: 1
9208581
1
42

Номер детали на чертеже:

42

Nozzle disc cap

Заводской номер: 9212060 Количество на модель: x
9212060
x
42

Номер детали на чертеже:

42

Nozzle disc cap

Заводской номер: 9210430 Количество на модель: x
9210430
x
42

Номер детали на чертеже:

42

Nozzle disc cap

Заводской номер: 9211820 Количество на модель: x
9211820
x
42

Номер детали на чертеже:

42

Nozzle disc cap

Заводской номер: 9208050 Количество на модель: x
9208050
x
43

Номер детали на чертеже:

43

Cutting ring

Заводской номер: 9197490 Количество на модель: x
9197490
x
43

Номер детали на чертеже:

43

Cutting ring

Заводской номер: 9210471 Количество на модель: x
9210471
x
43

Номер детали на чертеже:

43

Cutting ring

Заводской номер: 9210461 Количество на модель: x
9210461
x
44

Номер детали на чертеже:

44

Tube clamp-2 halves

Заводской номер: 270040820 Количество на модель: 1
270040820
1
45

Номер детали на чертеже:

45

Cover plate

Заводской номер: 9251251 Количество на модель: 1
9251251
1
46

Номер детали на чертеже:

46

Hex head bolt

Заводской номер: 900005750 Количество на модель: x
900005750
x
47

Номер детали на чертеже:

47

Washer

Заводской номер: 9103710 Количество на модель: x
9103710
x
48

Номер детали на чертеже:

48

Locknut

Заводской номер: 900005890 Количество на модель: x
900005890
x
49

Номер детали на чертеже:

49

Tube clamp-2 halves

Заводской номер: 9251580 Количество на модель: 1
9251580
1
49

Номер детали на чертеже:

49

Tube clamp-2 halves

Заводской номер: 9251460 Количество на модель: 1
9251460
1
49

Номер детали на чертеже:

49

Tube clamp-2 halves

Заводской номер: 9251050 Количество на модель: 1
9251050
1
50

Номер детали на чертеже:

50

Cover plate

Заводской номер: 9251340 Количество на модель: 3
9251340
3
51

Номер детали на чертеже:

51

Hex head bolt

Заводской номер: 9010421 Количество на модель: x
9010421
x
52

Номер детали на чертеже:

52

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
53

Номер детали на чертеже:

53

Hex nut

Заводской номер: 9082100 Количество на модель: x
9082100
x
54

Номер детали на чертеже:

54

Tube clamp-2 halves

Заводской номер: 9251041 Количество на модель: 1
9251041
1
55

Номер детали на чертеже:

55

Cover plate

Заводской номер: 9251300 Количество на модель: 1
9251300
1
56

Номер детали на чертеже:

56

Coach bolt

Заводской номер: 9047612 Количество на модель: x
9047612
x
57

Номер детали на чертеже:

57

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
58

Номер детали на чертеже:

58

Male connector

Заводской номер: 9196300 Количество на модель: 1
9196300
1
59

Номер детали на чертеже:

59

Double nipple

Заводской номер: 2307430 Количество на модель: 1
2307430
1
60

Номер детали на чертеже:

60

Angle lug -45°

Заводской номер: 900015240 Количество на модель: 1
900015240
1
61

Номер детали на чертеже:

61

Adjustable L connection

Заводской номер: 9210750 Количество на модель: 1
9210750
1
62

Номер детали на чертеже:

62

Reducer fitting

Заводской номер: 9211601 Количество на модель: 1
9211601
1
63

Номер детали на чертеже:

63

Connector f.mini-test equipm.

Заводской номер: 9208690 Количество на модель: 1
9208690
1
